工业用锚定连接支架结构设计

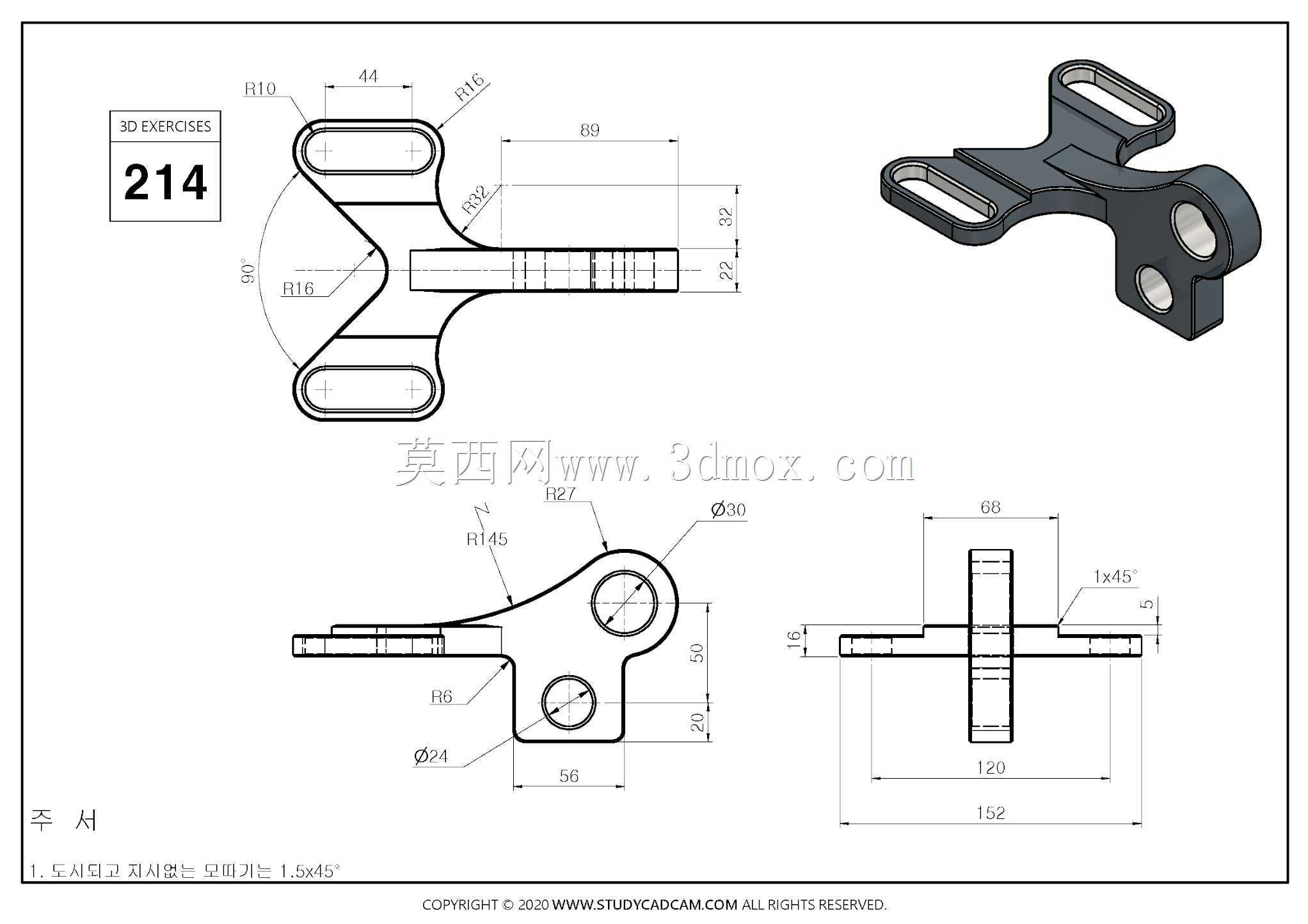

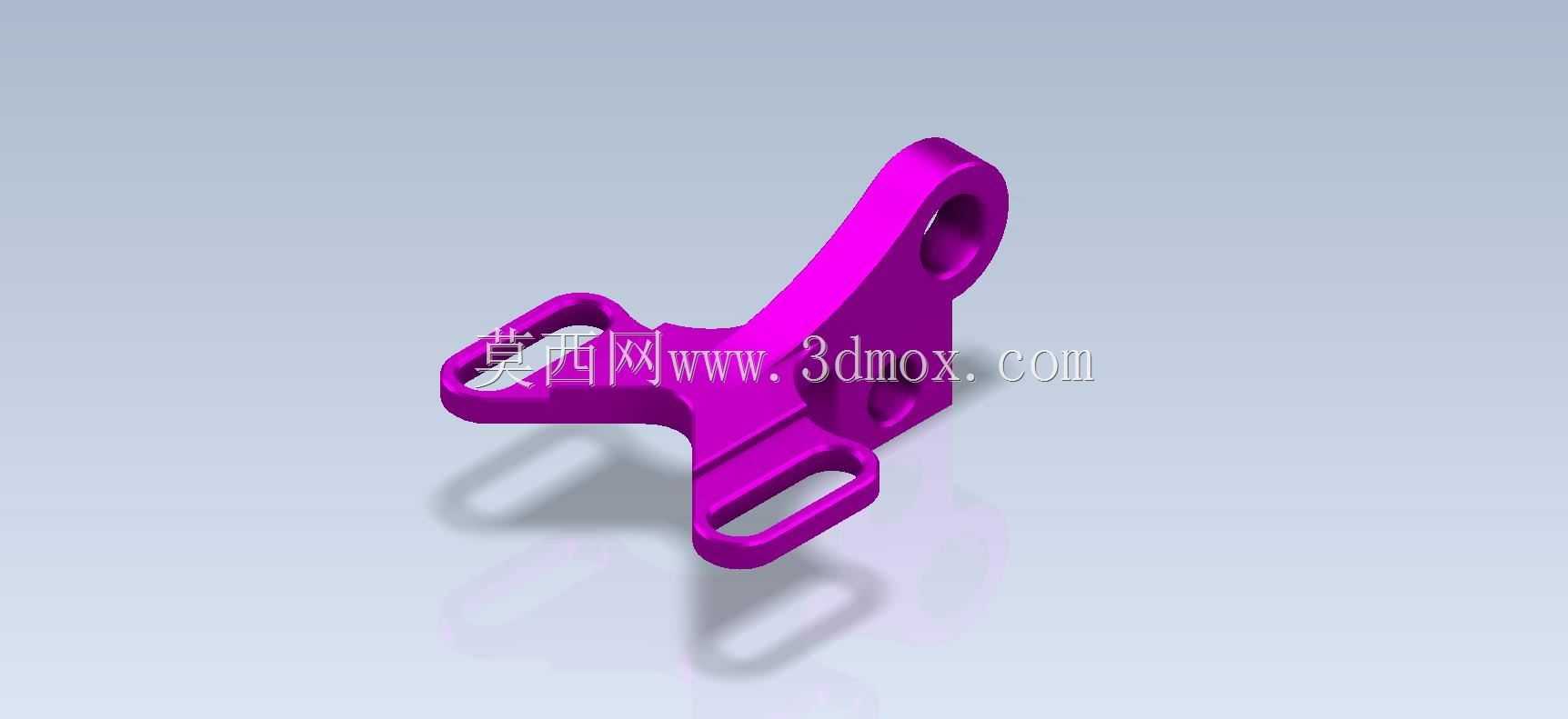

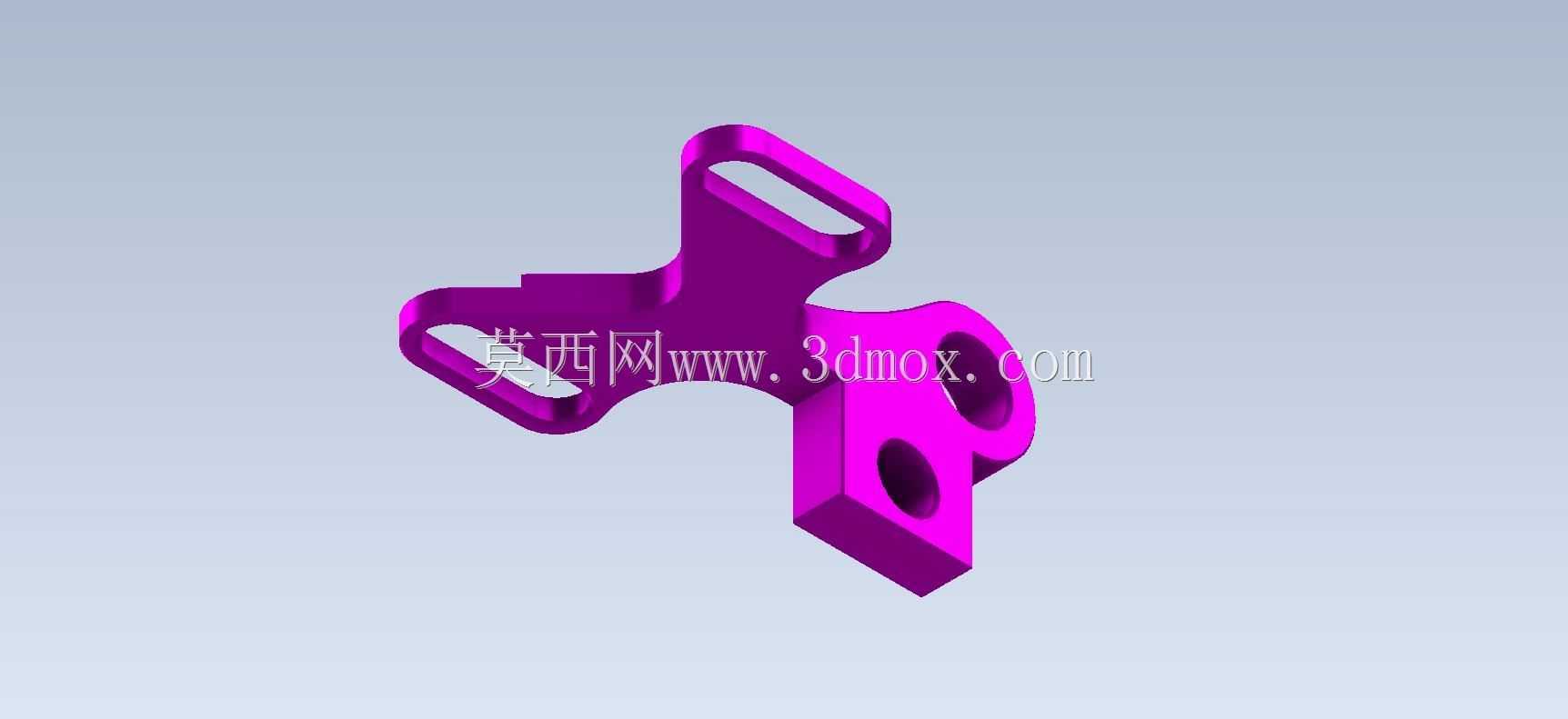

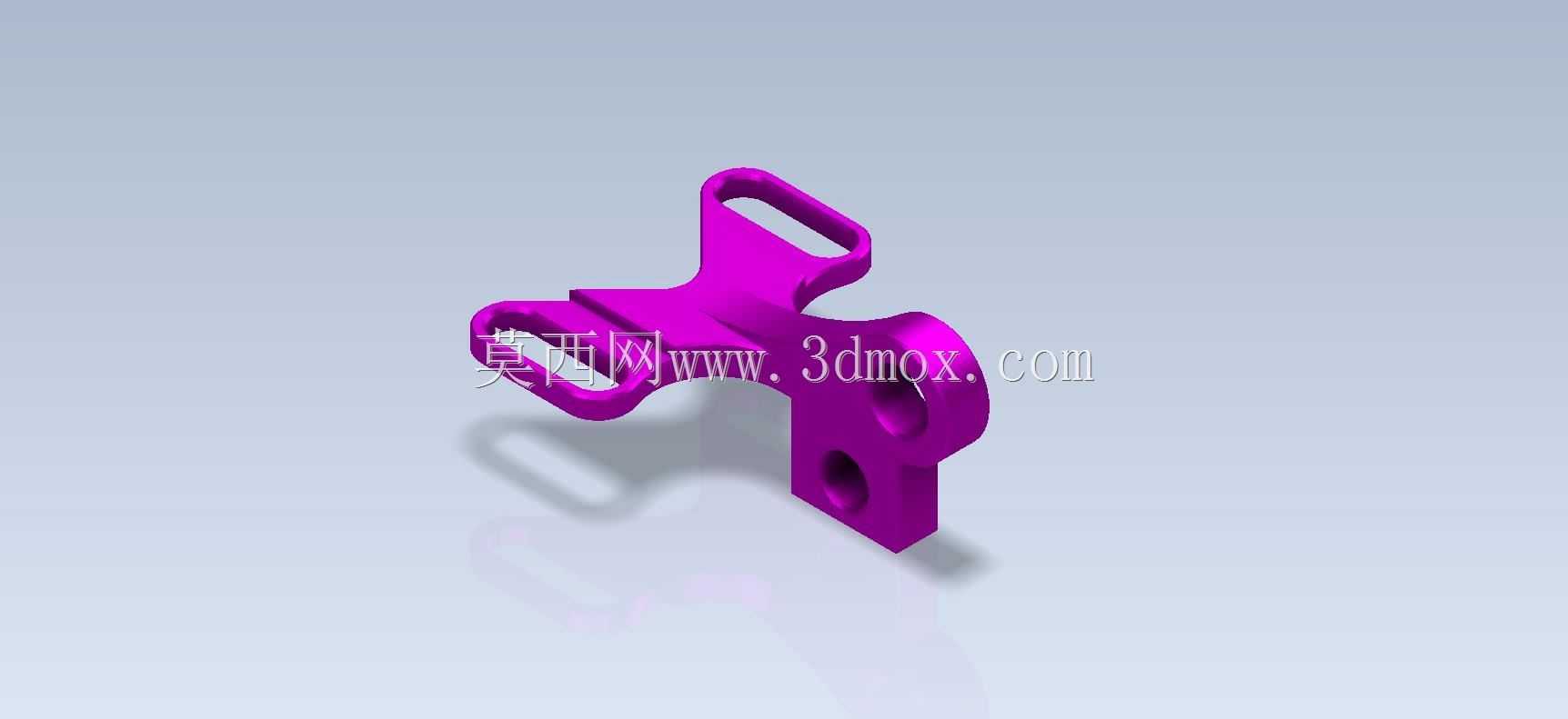

　　在工业自动化生产线、小型机电设备装配以及工装夹具搭建场景中，这类锚定支架是承担载荷传递、部件定位的核心基础构件，很多时候不起眼的固定支架如果设计不合理，会直接导致整套机构运行时出现定位偏移、振动异响甚至部件脱落的问题，不少刚入行的结构设计人员容易忽略这类小型连接件的细节校核，往往在样机调试阶段才发现安装干涉、强度不足的问题，反而拖慢整体项目进度。从结构形态来看，这款支架采用一体化铸造成型后机加工的工艺思路设计，主体为变截面的支撑臂结构，一端设置带通孔的铰接耳座，用于和需要摆动调节的部件做销轴连接，耳座的孔位做了加厚凸台处理，避免销轴长期受剪出现孔口变形；另一端延伸出两个带长圆孔的安装翼板，长圆孔的设计预留了安装时的位置调节余量，

　　现场装配时不需要严格保证孔位的绝对同轴，可根据对接部件的实际位置做小范围滑移调整，降低了加工和装配的精度要求，也能抵消一部分设备运行时的热胀冷缩位移量。设计过程中首先要明确安装边界条件：支架底部的安装基面需要和设备机架的安装面完全贴合，因此底部的定位凸台高度要和机架上的沉槽深度匹配，保证安装后不会出现悬空翘边的情况；铰接耳座的中心高是核心尺寸，直接决定了对接部件的摆动中心高度，这个尺寸在建模时需要做公差标注，加工时要严格控制在±0.05mm的公差范围内，否则会导致对接部件的运动轨迹出现偏差。两个安装翼板的长圆孔宽度要匹配常用的内六角螺栓尺寸，孔边到翼板边缘的距离要满足螺栓安装的扳手空间要求，

　　不能出现螺栓放不进去或者扳手无法转动的情况，很多新手建模时只考虑孔的大小，忽略扳手操作空间，最后装配时只能现场打磨零件，反而破坏了零件的表面防腐层。从受力角度分析，支架工作时主要承受铰接端传递的径向载荷和小幅摆动带来的交变扭矩，因此主体支撑臂的截面采用了渐变式的加强筋设计，从铰接端到安装翼板的过渡位置做了圆弧过渡，避免直角位置出现应力集中，长期受交变载荷时产生疲劳裂纹；安装翼板的厚度根据载荷大小做了差异化设计，靠近支撑臂根部的位置厚度更大，远离根部的翼板末端适当减薄，在保证结构强度的前提下尽可能降低零件重量，减少材料消耗。实际应用中，这类支架常被用在传感器安装定位、小型气动元件的铰接支撑、设备检修门的限位连接等场景，

　　不同场景下对支架的表面处理要求也有区别：如果是在普通干燥的车间环境使用，做常规的喷塑处理即可；如果是在有腐蚀性气体的化工车间或者潮湿的户外场景，就需要做镀锌或者不锈钢材质的选型设计。建模过程中要注意各特征的拔模角度设置，尤其是如果采用铸造工艺生产的话，所有垂直于分型面的面都要设置不小于1°的拔模斜度，避免脱模时出现零件拉伤；铰接孔的位置要预留加工余量，铸造毛坯出来后再通过镗床加工保证孔的圆度和尺寸精度，不能直接靠铸造成型孔位，否则孔的表面粗糙度和尺寸精度都达不到装配要求。另外还要考虑支架安装后的维护空间，铰接位置要预留润滑脂注油的操作空间，方便后期设备维护时给销轴加注润滑脂，减少铰接位置的磨损；两个安装翼板之间的间距要足够，方便安装时伸手操作螺栓紧固，不能因为空间太窄导致只能用特殊工具紧固，增加后期维护的难度。很多人在做这类小型支架设计时，会直接照搬现有零件的尺寸，不结合实际的安装场景做校核，比如把长圆孔的长度设计得太短，现场安装时无法调整位置，或者把铰接耳座的厚度设计得太薄，受载后出现耳座变形断裂的问题，这些都是实际工程中经常遇到的问题，因此在建模阶段就要把安装、受力、维护全流程的因素都考虑进去，才能设计出真正满足现场使用要求的零件。
