番茄收获机切割作业系统结构设计

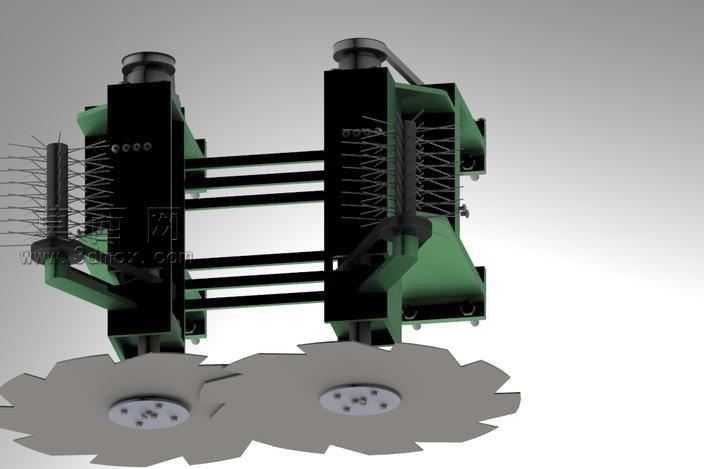

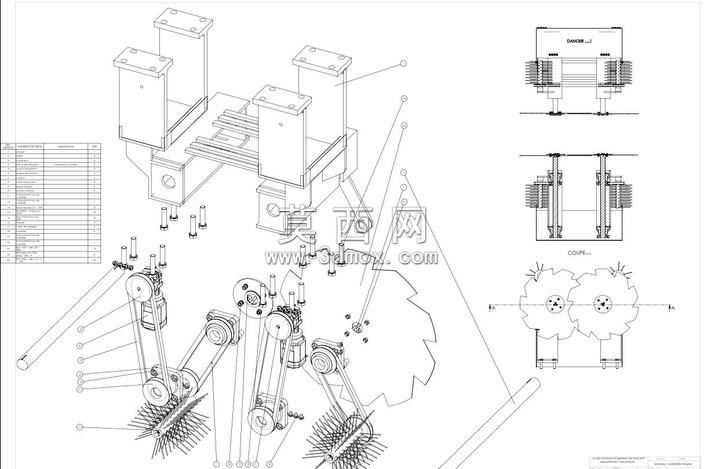

本模型为番茄收获机前端切割作业系统，采用SolidWorks完成全参数化三维建模，整体装配遵循农业机械作业工况的设计逻辑，所有零部件均按照实际加工公差完成配合约束，可直接用于结构验证与工程出图。建模过程中首先梳理切割系统的作业流程：针对垄作番茄的种植特性，设计双盘剪切的执行端结构，两个剪切盘采用对称布局，配套拨禾刷结构将倒伏的番茄植株引导至剪切工位，剪切完成的植株通过联动的输送拨杆机构向后推送，衔接后续的果茎分离系统，避免切割后的植株堆积在切割工位造成堵塞。模型完整还原了切割系统的动力传递路径：采用齿轮啮合传动实现双剪切盘的同步反向转动，配套连杆机构带动拨禾刷做往复回转运动，所有传动部件的配合间隙均按照农机作业的防尘、防缠草要求设置，机架部分采用方管焊接结构的建模设计，预留了与收获机主机架连接的安装孔位，安装支座的位置可根据不同垄距进行参数化调整。材质渲染阶段，针对剪切刀盘采用合金工具钢的材质属性，设置高硬度金属的反光与粗糙度参数，机架部分采用农机常用的防锈漆材质，拨禾刷采用尼龙刷毛的半哑光材质，传动齿轮、连杆等运动部件区分不同的金属材质便于识别装配关系，所有旋转副、移动副均添加了装配约束，可在软件中实现运动仿真，验证剪切、拨送动作的连贯性，排查机构运动过程中的干涉问题。设计过程中重点考虑了田间作业的可靠性，剪切刀盘的刃口角度按照番茄茎秆的剪切力学特性优化，避免切割过程中出现扯藤、漏剪问题，传动机构的外侧设置了护罩结构的建模，防止田间杂草、碎藤卷入传动齿轮造成卡滞，整体结构模块化拆分清晰，可单独拆分切割执行模块、传动模块、安装机架模块进行单独优化，适配不同型号的番茄收获机主机改装需求，模型中包含爆炸视图配置，可清晰展示每个零部件的装配关系与安装顺序，为后续的加工制造、装配调试提供完整的三维数据支撑。
