多半径G2连续圆角结构三维建模作品

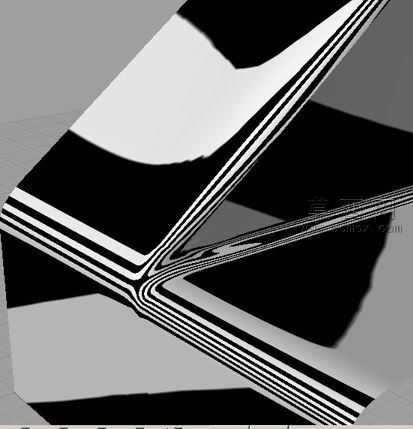

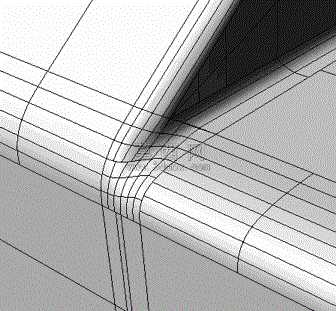

本作品聚焦机械结构中常见的变半径G2连续圆角过渡结构开展三维建模设计，建模过程中首先完成基础实体的基准搭建，精准定位不同圆角的衔接边界，梳理多组不同半径圆角的交汇逻辑，避免曲面衔接处出现褶皱、断差等常见建模问题。在曲面构建阶段，严格遵循G2曲率连续的约束要求，对每一段圆角的曲率变化进行参数化控制，确保不同半径的圆角在交汇区域能够实现顺滑的曲率过渡，而非简单的G0位置衔接或G1相切衔接，从线框展示效果可以看到，所有圆角的控制曲线排布均匀，曲率梳方向一致，过渡区域的曲线没有出现突兀的折角或疏密突变。建模过程中针对多圆角交汇的复杂区域，采用分面构建再逐一缝合的思路，先完成单一方向的等半径圆角搭建，再逐步叠加变半径过渡段，每完成一段曲面构建就进行曲率连续性检测，调整曲面的控制点权重，保证相邻曲面在公共边界处的曲率值完全匹配。材质设置阶段为结构件赋予了哑光金属材质，调整材质的粗糙度与反射参数，既能够清晰展示曲面的光影过渡效果，凸显G2圆角的顺滑质感，又不会因为过高的反射度干扰结构线条的观察。整个设计围绕机械结构中圆角过渡的实际工程需求展开，这类多半径G2圆角常见于各类机械零部件的棱边处理，既能够去除尖锐棱边避免应力集中，提升零部件的结构强度，又能够优化零部件的外观质感，避免棱边处的光影割裂感。建模全程保持参数的可编辑性，所有圆角的半径值、过渡范围都可以通过参数面板快速调整，能够适配不同尺寸的基体结构，为后续的工程应用、结构修改预留了充足的调整空间，线框展示模式下可以清晰观察到所有曲面的拓扑结构规整，没有出现碎面、重叠面等拓扑问题，能够直接导入后续的工程分析、加工编程环节使用，无需额外的曲面修复处理。
