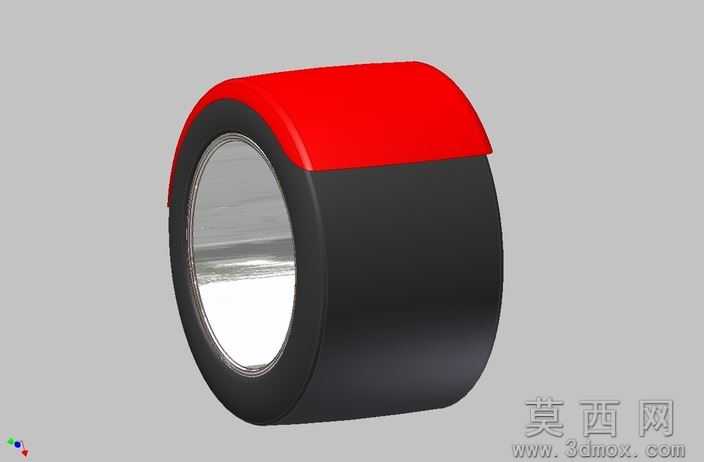

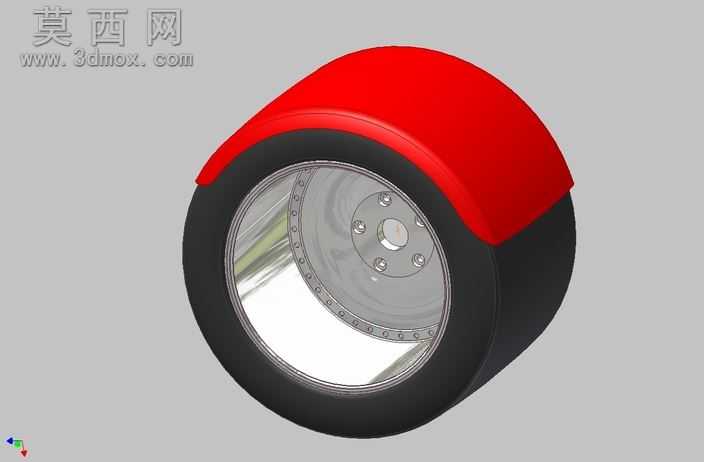

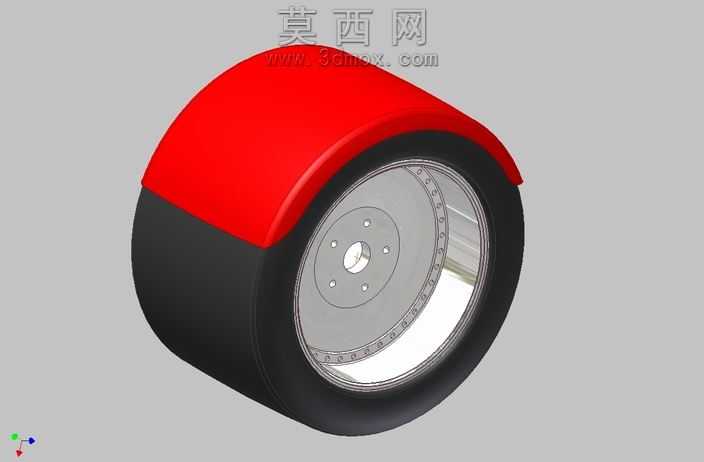

带红色挡泥罩的三轮车车轮结构设计

本作品为三轮车行走系统的车轮组件三维建模成果，建模过程依托三维设计软件完成全参数化构建，从结构拆分到整体装配均遵循实际车轮的生产装配逻辑，完整还原了三轮车车轮的各组成部分与装配关系。模型主体分为外置挡泥罩、橡胶外胎、金属轮毂三个核心模块，建模阶段首先完成轮毂部分的结构搭建：轮毂采用亮面金属材质设定，轮辋部分做了多层阶梯式结构设计，轮辐区域预留了均匀分布的螺栓安装孔位，中心设置与车轴匹配的轴孔，孔位周边做了沉台结构处理，保证后续装配时螺栓可完全嵌入不突出，建模时对轮毂边缘的倒角、安装孔的螺纹让位结构都做了精细化还原，避免出现生硬的直角结构，贴合实际金属冲压、机加工的工艺特征。轮胎部分采用黑色橡胶材质，建模时还原了实心轮胎的厚壁结构，胎侧与轮辋的贴合位置做了对应的卡合槽结构，保证轮胎与轮毂装配后无错位缝隙，材质渲染阶段为橡胶材质添加了细微的颗粒质感与哑光反射属性，还原橡胶制品的真实视觉效果，避免出现塑料感的失真表现。外置的红色挡泥罩采用弧形包覆结构，建模时根据轮胎的外轮廓弧度做了等距偏移的曲面构建，挡泥罩边缘做了圆滑的卷边处理，既符合钣金冲压的工艺特点，也避免尖锐边缘带来的安全隐患，材质设定为亮面红色烤漆，渲染时添加了清晰的环境反射与轻微的橘皮纹理，还原机动车烤漆部件的真实质感。整体装配阶段严格按照实际安装逻辑完成各部件的配合约束，挡泥罩与轮胎的间隙控制在合理范围内，既保证挡泥效果也不会出现运动干涉，轮毂与轮胎的同轴度约束完全对齐，还原车轮转动时的平稳状态。设计过程中充分考虑三轮车的载重使用场景，轮毂的壁厚、轮胎的厚度都做了对应强化，挡泥罩的覆盖范围延伸至轮胎上半周的大部分区域，可有效阻挡行驶过程中泥水飞溅，整体模型结构完整，各部件的细节特征清晰，材质区分明确，可用于三轮车配件的结构展示、装配教学以及相关产品的改型设计参考。
