汽车发动机四出排气歧管结构设计

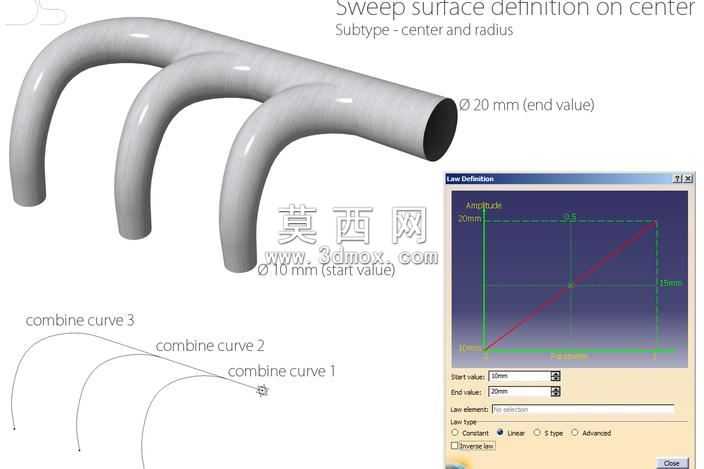

本模型为汽车发动机排气歧管的三维参数化设计成果，建模过程依托三维设计软件完成，整体采用中心扫掠的核心建模逻辑搭建主体管路结构。建模初期首先梳理排气歧管的管路走向逻辑，结合四缸发动机的排气时序与排布要求，绘制三条组合引导曲线，精准匹配各缸排气出口到总排气汇集端的路径走向，确保各支管的弯曲弧度平滑过渡，避免气流流通时出现突兀的折角造成排气阻力激增。主体管路采用中心半径扫掠方式生成，通过参数化定义管路直径的渐变规则，将支管起始端直径设置为10mm，随管路向汇集端延伸逐步平滑过渡到20mm的总出口直径，整个变径过程通过线性法则曲线控制，保证管径变化均匀连续，既符合排气气流从各缸排出后逐步汇集的流量变化需求，也让管壁曲面过渡顺滑无褶皱。建模过程中对各支管的弯曲曲率做了统一校验，确保四个支管的长度差值控制在合理区间，尽可能降低各缸排气的干涉效应，提升排气效率。模型曲面构建完成后，对所有管路衔接处做了圆角过渡处理，消除尖锐的拼接棱边，还原真实金属排气歧管的工艺特征，材质上赋予哑光金属质感，模拟铸铁排气部件的表面视觉效果，同时保留建模过程的参数特征，可直接用于后续的流体仿真分析、结构强度校核，也可作为相关零部件设计的参考模板，适配动力系统排气部件的设计研发、教学演示等场景。整个建模过程严格遵循机械零部件的设计规范，所有尺寸参数可根据实际发动机的排量、缸体排布做灵活调整，具备较强的通用性与可修改性，管路内壁曲面连续无断点，能够直接导入仿真模块完成排气流场的模拟计算，为后续的性能优化提供精准的三维数模基础。
