直插式肖特基SR3100二极管三维结构

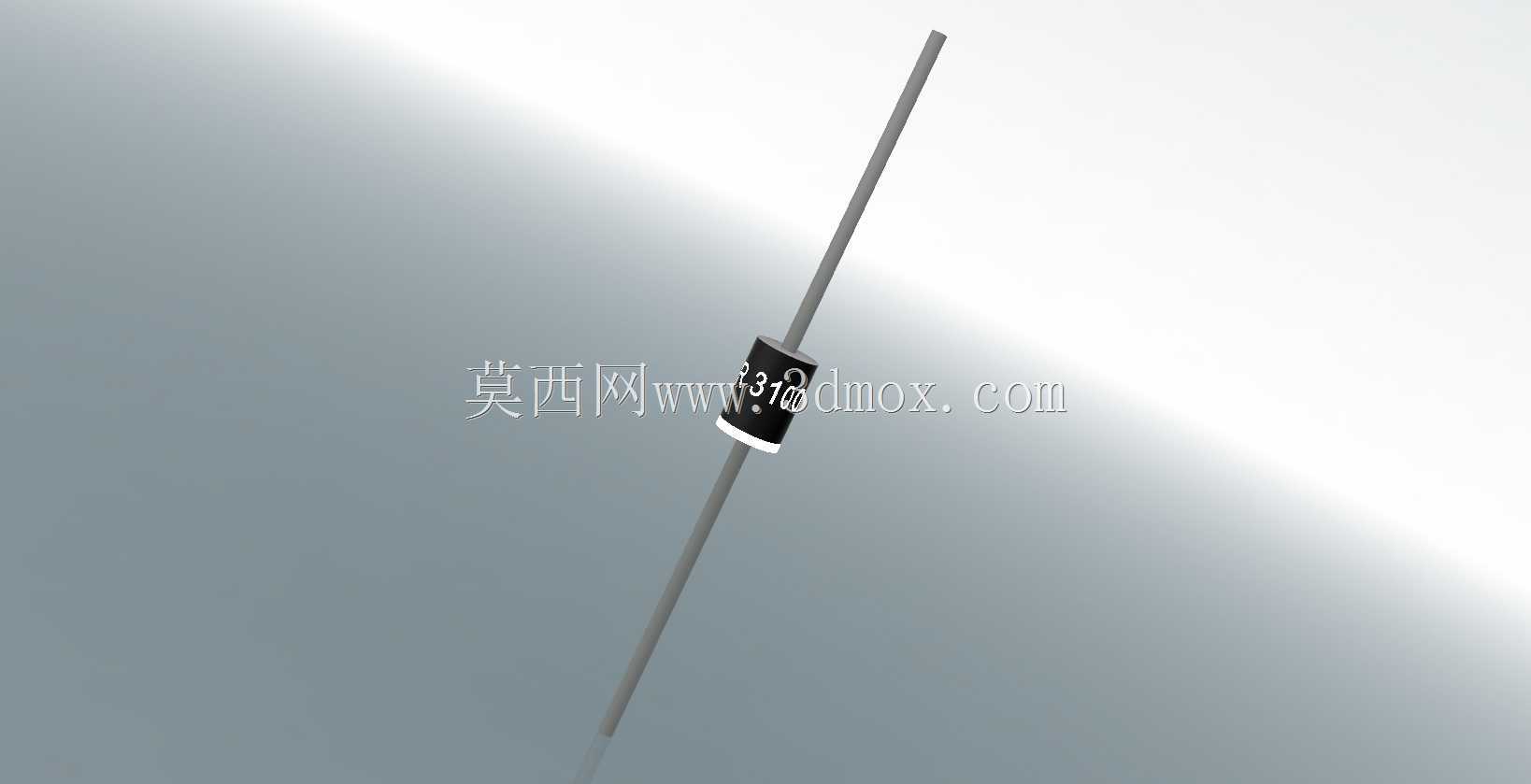

　　在低压大电流整流电路的三维布局设计中，直插式肖特基二极管的引脚成型、安装间隙与周边器件的安全距离，一直是PCB结构设计、电源模块装配环节容易忽略的细节，不少刚接触电源板设计的工程师，常因未准确掌握元件本体尺寸、引脚弯折半径，导致波峰焊后引脚应力拉扯本体、或是与相邻电解电容、功率电阻的绝缘间隙不足，留下耐压隐患。这款SR3100肖特基二极管的三维模型，完全还原了量产直插封装的真实结构特征：黑色环氧塑封本体为圆柱形态，表面印有清晰的极性标识环，对应阴极引脚方向，两根平直镀锡铜引脚沿本体中轴线对称延伸，引脚直径、本体长度与直径的比例完全符合行业通用DO-27封装的尺寸规范，建模时特意还原了引脚表面的细微拔模斜度与塑封本体的合模线细节，

　　避免装配干涉检查时出现误判。从实际应用场景来看，这类3A电流等级、100V反向耐压的肖特基器件，常被用在开关电源次级整流、低压DC-DC转换电路、电池充放电保护回路中，相比普通硅整流二极管，其正向压降低、反向恢复时间极短的特性，能有效降低整流环节的导通损耗，提升小功率电源的转换效率，因此在消费类电子适配器、车载低压供电模块、工业控制板卡的辅助电源回路中应用极为广泛。在进行三维结构设计时，需要重点关注几个安装边界：首先是引脚伸出PCB板面的长度，常规波峰焊工艺要求引脚穿出焊盘后保留2-3mm的长度，过长会增加引脚电感，影响高频整流特性，过短则会导致焊锡浸润不足，降低焊接可靠性；其次是本体与PCB板面的间隙，

　　直插元件安装时需保证塑封本体底部距离板面0.5-1mm，避免焊接时热量直接传导至本体导致环氧封装开裂，同时也能预留出助焊剂挥发的空间，减少焊后残留；另外在高密度布局场景下，需要注意该二极管与周边发热器件的距离，肖特基二极管的正向压降会随结温升高而降低，反向漏电流则会随温度升高快速上升，若周边功率器件距离过近导致局部温升过高，容易引发热失控风险，建模时可通过模型的碰撞检查功能，快速确认与周边MOS管、整流桥、滤波电感的安全间隙是否满足安规要求。从设计思路上看，这款模型没有做过度的外观美化，而是严格按照器件手册的公称尺寸进行1:1建模，引脚的圆柱度、本体的倒角、标识环的位置都与实物一致，在进行整机结构装配时，可以直接将模型导入装配体，

　　模拟引脚弯折成型后的形态，验证不同弯折角度下元件是否会与外壳、散热片、其他接插件发生干涉，尤其是在开放式电源模块、超薄适配器这类对内部空间利用率要求极高的产品中，提前通过三维模型确认元件的安装姿态，能大幅减少样机打样阶段的结构修改次数。不少工程师在选型时容易只关注电气参数，忽略封装的机械尺寸差异，同是SR3100型号的肖特基二极管，不同厂商的塑封本体长度、引脚直径可能存在细微差别，这款模型参考了主流量产厂商的通用封装尺寸，覆盖了绝大多数同规格器件的外形边界，在进行前期方案设计时，用该模型做布局占位，后续替换不同厂商物料时基本不需要调整PCB封装与结构空间。另外在做线束布线、母排设计时，也可以借助该模型确认二极管引脚与铜排的连接位置，预留足够的螺丝固定、焊接操作空间，避免生产阶段出现装配工具无法操作的问题。对于教学场景而言，这款模型也能帮助电子类专业的学生直观理解直插半导体器件的结构组成，区分肖特基二极管与普通整流二极管、快恢复二极管的外形差异，在进行电路装调实训时，能对照模型快速识别元件极性，减少装接错误。
