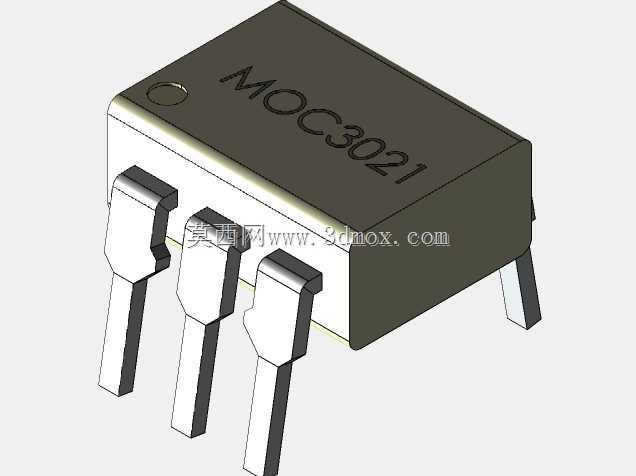

MOC3021直插光电耦合器三维结构

　　在工业控制板卡、家电主控回路、低压配电触发单元的PCB布局设计环节，直插式光电耦合器是强弱电隔离场景里绕不开的核心器件，MOC3021作为常用的双向可控硅输出型光耦，承担着输入端低压控制信号与输出端高压交流回路之间的电气隔离、信号传递功能，能有效阻断高压侧的浪涌、串扰进入低压控制侧，避免主控芯片被高压击穿，同时实现小信号对大功率交流负载的无触点触发控制，常见于固态继电器驱动、交流电机调速、照明调光、加热模块通断控制等场景。做这款器件的三维建模时，首先要还原DIP-6封装的实际安装边界，引脚间距严格遵循直插双列封装的2.54mm标准节距，两列引脚之间的排距为7.62mm，每根引脚的截面尺寸、折弯角度都要匹配实际量产器件的成型公差，

　　确保模型导入PCB装配环境后，引脚与板上通孔的位置完全对齐，不会出现干涉、插装错位的问题。器件本体的塑封外壳部分，要还原顶部的丝印标识区域、一端的定位圆点标记——这个圆点是装配时的引脚1定位基准，生产插件环节作业人员会依据这个标记确认器件插装方向，避免反向插装导致的功能失效，建模时这个标记的位置、尺寸都要和实物一致，不能出现偏移。塑壳的边角倒角、拔模斜度也按照实际注塑件的工艺特征还原，不会做成完全直角的理想化模型，确保结构评审时能准确评估器件与周边元件的安全距离，尤其是高压回路设计中，光耦本体的爬电距离是安规审核的重点，模型的外形尺寸精度直接影响布局阶段的安规距离校验结果。从功能结构来看，器件内部由输入端的红外发光二极管、

　　输出端的光敏双向可控硅芯片组成，外部塑封材料为黑色阻燃环氧树脂，具备足够的绝缘强度，建模时虽然不需要还原内部晶圆结构，但本体的绝缘厚度、引脚伸出塑壳的长度都要符合器件手册的标称值，引脚伸出长度要兼顾波峰焊工艺的吃锡要求，不能过长导致焊后引脚剪脚余量不足，也不能过短导致焊接时焊锡爬升到塑壳根部影响绝缘性能。在做整机结构布局时，这款光耦通常布置在PCB上强弱电区域的分界位置，模型的高度尺寸要匹配板上周边元件的高度限制，比如靠近外壳安装的位置，要确保器件顶部与外壳内壁留有足够的安全间隙，避免装配后外壳压到器件导致引脚变形、塑壳开裂。另外，引脚的成型角度也按照实际量产的直插器件成型状态建模，不是垂直向下的直杆结构，

　　而是带有标准的打弯成型特征，还原实际插装后的引脚形态，方便结构工程师做焊盘周边的空间校验，避免引脚与周边贴片元件发生干涉。很多工程师在做PCB三维装配校验时，往往会忽略这类小功率半导体器件的细节建模，用简化的方块代替，实际生产时经常出现器件与散热片、接线端子、外壳加强筋干涉的问题，或是安规距离计算偏差导致产品过不了安规认证，这款模型完全按照实物的几何特征构建，所有安装边界、外形尺寸都与量产器件一致，可直接用于整机的三维装配干涉检查、布局评审、生产工艺模拟，也可用于教学演示中讲解光电耦合器件的封装形态、插装要求，帮助硬件设计、结构设计人员在设计阶段就提前规避装配、安规相关的潜在问题，减少打样后的改板次数，缩短产品开发周期。
