SF56轴向引线式快恢复二极管三维结构

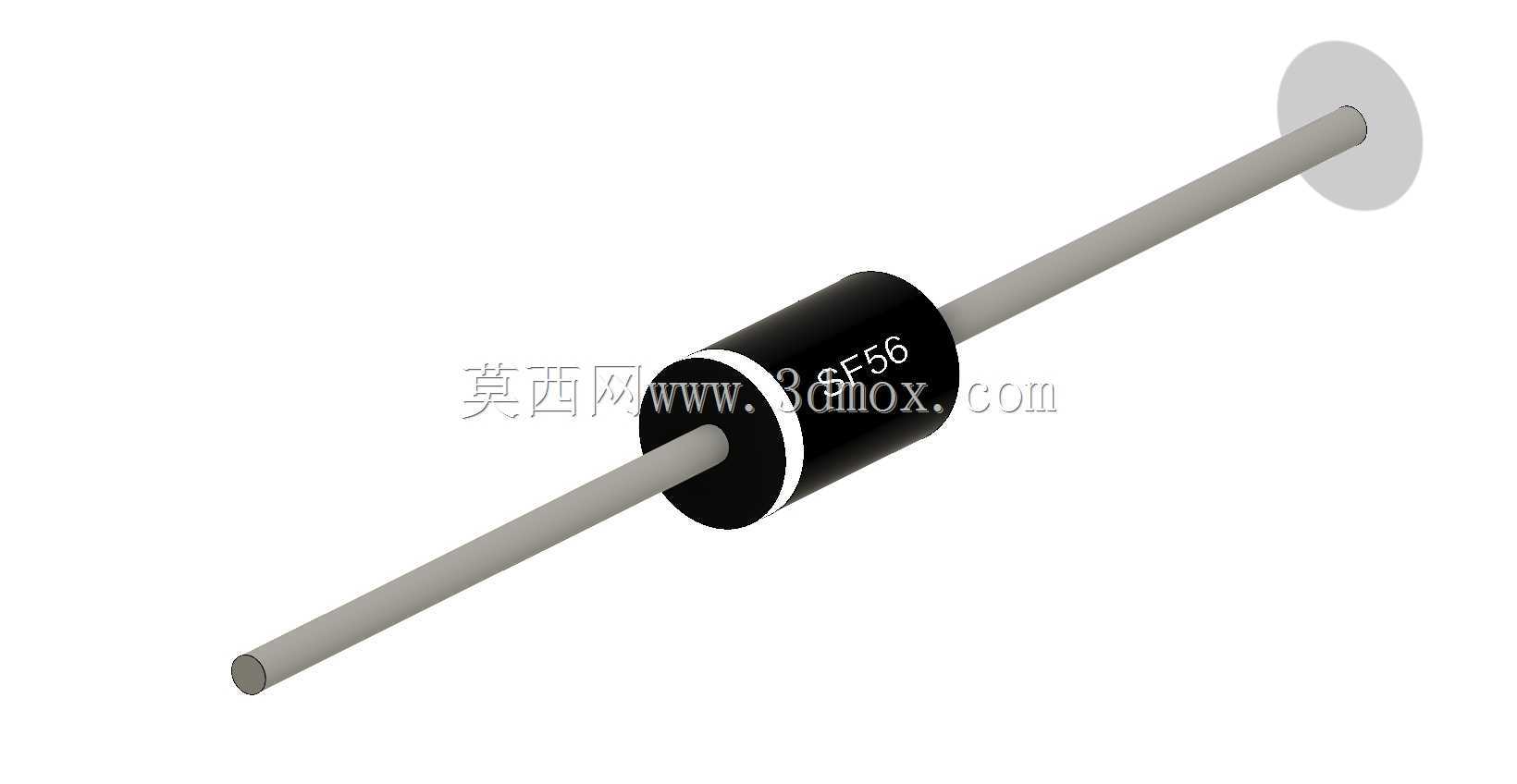

　　在开关电源次级整流、高频逆变电路、脉冲信号处理回路的设计选型中，轴向引线式快恢复二极管是极为常见的半导体功率器件，本次呈现的SF56规格器件三维结构，完整还原了该类器件的实体形态与安装边界，可直接用于PCB布局干涉检查、整机装配仿真、产品BOM可视化展示等工程场景。从实际电路应用来看，该规格器件额定正向导通电流可达5A，反向耐压400V，反向恢复时间处于纳秒级区间，能够适配中小功率开关电源的输出整流、感性负载的续流保护、高频脉冲信号的单向导通等工况，在消费类电子适配器、工业控制板卡、小型逆变装置的板级设计中应用频次极高。从结构设计层面拆解，该器件采用典型的轴向引线封装形式，中间黑色环氧塑封本体为核心半导体芯片的承载结构，

　　塑封本体表面印刷的型号标识清晰还原了实物的丝印位置与字符规格，两端引出的镀锡铜质引线沿本体中心轴线对称分布，引线直径、本体长度与直径的比例完全参照实物器件的公差范围建模，引线末端的截面形态也做了还原，能够匹配PCB通孔插装的实际装配要求。建模过程中充分考虑了板级设计的安装边界约束：引线伸出本体的长度可适配不同厚度PCB的插装焊接需求，塑封本体的最大外径决定了板上布局时与周边元器件的最小安全间距，避免焊接过程中出现本体干涉、引线弯折应力集中等问题；引线的同轴度公差在模型中做了等效还原，能够模拟实际生产中插件工序的器件定位精度，为自动化插件设备的吸嘴、夹具设计提供参考依据。不同于贴片封装的半导体器件，

　　轴向引线式二极管在整机装配中往往需要根据板内空间做引线弯折成型，该三维模型的引线部分采用可编辑的参数化结构，设计人员可根据实际布局需求调整引线的弯折角度、弯折位置，模拟不同成型形态下的器件占用空间，提前规避装配后与周边电容、电阻、散热片等元器件的空间冲突。在电路热设计层面，该模型的塑封本体表面形态、引线的导热路径都做了结构化还原，可导入热仿真软件中模拟器件在额定电流工况下的温升分布，评估引线焊盘的散热能力、本体与周边热敏元件的热辐射影响，为板卡的热可靠性设计提供精准的模型支撑。从器件的功能特性来看，快恢复二极管的核心作用是利用PN结的单向导电性实现电流的单向导通，在高频开关工况下，较短的反向恢复时间能够大幅降低开关损耗，

　　减少器件自身的发热，提升电路整体转换效率；建模时还原的本体与引线连接结构，也能直观体现芯片与引线的键合位置，帮助刚入行的电子结构设计人员理解轴向器件的内部封装逻辑，避免在结构设计中出现过度挤压本体、弯折引线距离本体过近导致内部键合点脱落的可靠性问题。在进行整机三维布线时，该模型可作为标准元器件库文件直接调用，设计人员无需反复核对器件规格书的尺寸参数，能够直接在装配环境中完成器件的布局定位，检查器件与机箱壳体、线束、其他结构件的安全距离，尤其是在高密度板卡设计中，精准的器件模型能够大幅减少后期打样的改板次数，缩短产品研发周期。
