1N5819肖特基二极管精细三维结构

　　在低压高频整流电路的设计选型环节，1N5819这款1A规格40V耐压的肖特基二极管是极为常见的分立半导体器件，其三维结构的精准还原，对PCB布局仿真、整机装配干涉检查、产品结构展示都有着实际的工程价值。做消费类电子电源板、小型驱动板、车载低压供电模块的结构设计时，经常会用到这款直插封装的肖特基管，很多新手工程师在布局时容易忽略元件本体的实际占位，只按照封装库的焊盘尺寸预留空间，最后出现元件和周边接插件、散热片、壳体筋位干涉的问题，这个三维模型完整还原了器件的真实外形，能帮设计人员在建模阶段就规避这类装配风险。

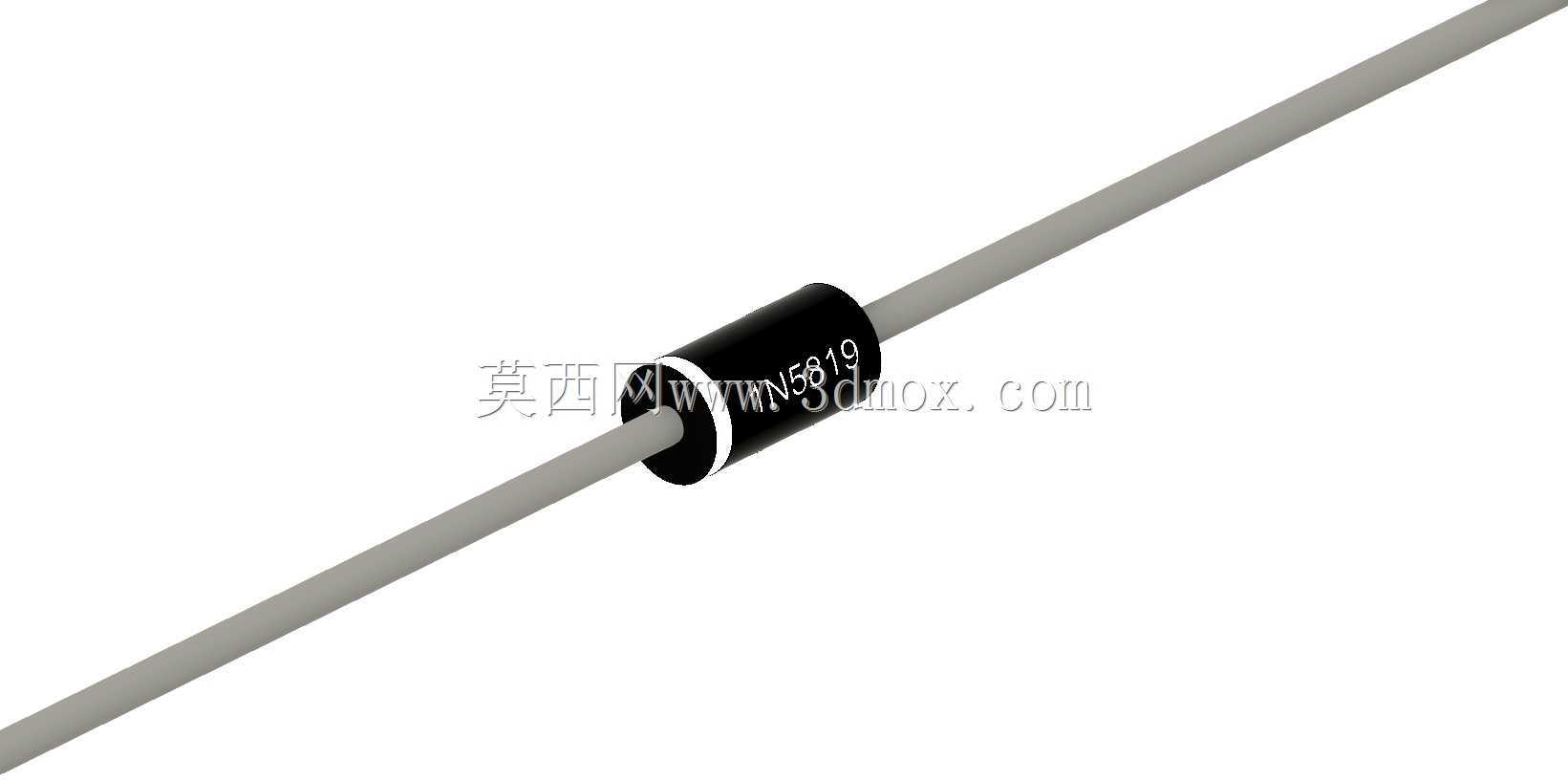

　　从实际使用场景来看，这款肖特基二极管主要承担低压大电流场景下的高频整流、续流、防反接功能，常见于5V/12V开关电源的输出整流回路、小功率电机驱动的续流回路、锂电池充放电回路的防倒灌环节，相比普通硅整流二极管，它的正向压降低、反向恢复时间极短，在低压高频工况下的发热更小、转换效率更高，是小功率电源设计里的常用选型。模型还原了器件的典型直插DO-41封装结构：中间是黑色的环氧塑封本体，表面印有器件型号标识，本体两端延伸出两根镀锡铜质引脚，引脚的直径、伸出长度、本体的圆柱直径、整体长度都按照实物等比例还原，塑封本体和引脚的衔接处的过渡结构也做了写实处理，没有做过度的简化。

　　设计这个三维模型的时候，首先要考虑的是结构装配的匹配性：引脚的中心距要和标准DO-41封装的焊盘孔位完全对应，保证模型导入PCB设计软件后，能和焊盘位置精准对齐，不会出现引脚偏位无法装配的问题；塑封本体的外径尺寸严格参照器件手册的标称最大值来做，这样在做整机结构布局时，预留的元件空间能覆盖不同厂商生产的同型号器件的尺寸公差，不会出现某一批次元件尺寸偏大装不进壳体的情况。其次是外观细节的还原，塑封本体的哑光黑质感、引脚的金属光泽、本体上的型号标识印刷位置都和实物保持一致，用于产品渲染展示、装配说明书制作的时候，能达到足够的写实度，不需要再额外做贴图处理。

　　从安装边界来看，这款直插二极管在PCB上安装时，通常有卧式贴板安装和立式弯折安装两种方式，模型的引脚部分保留了足够的几何编辑空间，设计人员可以根据实际安装需求，在三维软件里直接对引脚做弯折处理，模拟实际加工时的引脚成型状态，核算不同安装方式下的元件高度、占用的板面空间，比如在薄型电源适配器的设计里，需要把二极管卧式贴装来控制整机厚度，这时候就可以通过模型直接测量本体贴装后距离板面的高度，确认和上下壳的间隙是否满足安规距离要求；在空间紧凑的小型驱动板上，会把引脚弯折成立式安装，这时候可以通过模型核算本体和周边电解电容、电阻等元件的间距，避免元件之间出现贴靠导致的绝缘问题。

　　很多工程师在做三维装配的时候，习惯用简化的圆柱体加两根杆来代替二极管模型，虽然能大概占位，但还原度不足，在做产品爆炸图、装配动画、宣传渲染图的时候，简化模型的真实感很差，无法体现产品的实际用料和装配细节，这个精细还原的模型，既可以用于结构设计阶段的干涉检查、空间校核，也可以用于后期的产品可视化制作，不需要再单独对元件做二次建模。另外在做热仿真分析的时候，准确的本体外形和引脚尺寸，也能帮助仿真人员更精准地设置器件的热阻参数、散热面积，模拟实际工作状态下的器件温升，评估不同安装方式下的散热效果，比如卧式贴板安装时，引脚和PCB铜箔的接触面积更大，热量可以通过引脚传递到PCB铺铜上散热，而立装时的空气对流更好，不同安装方式的散热差异可以通过结合准确的三维模型做仿真验证，给热设计提供可靠的参考依据。

　　在教学演示场景里，这个模型也可以用于电子工艺实训、半导体器件基础课程的展示，帮助初学者直观了解直插肖特基二极管的外形结构、引脚极性标识——本体上的白色色环对应的是二极管的阴极引脚，和模型上的标识位置完全对应，教学过程中可以直接通过模型展示极性判断方法、焊接安装的注意事项，比单纯看手册上的二维示意图更加直观。对于三维建模从业者来说，这个模型的建模逻辑也有参考价值：分立电子元件的建模不需要做复杂的曲面结构，核心是保证关键装配尺寸的准确性，同时兼顾外观细节的还原，在建模效率和模型精度之间找到平衡，既不能因为过度简化影响装配校核的准确性，也不需要做无谓的细节提升增加模型的面数，影响大装配体的运行流畅度。
