宽幅喷绘绘图仪结构三维建模设计

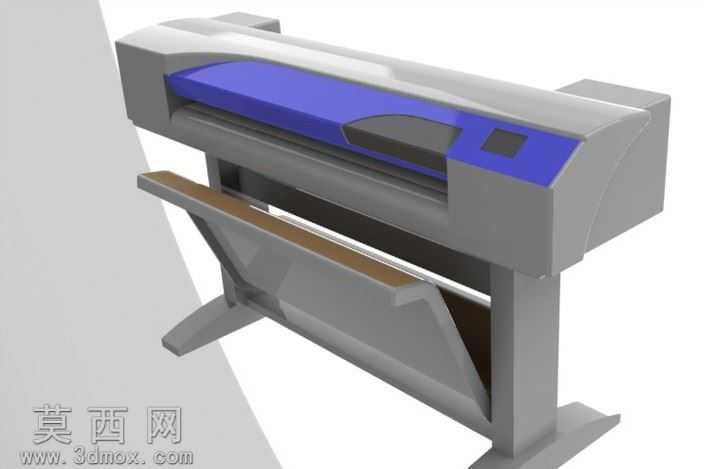

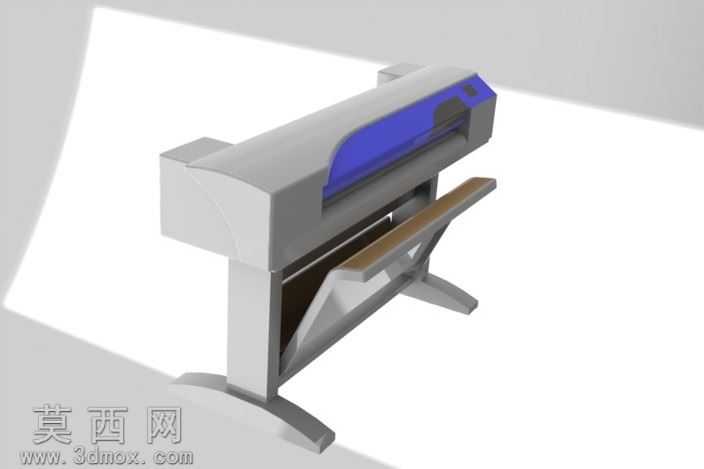

本模型为宽幅喷绘类绘图仪的完整三维设计成果，建模阶段围绕真实商用绘图仪的功能逻辑与外观特征展开，首先从整体机架的基准搭建入手，确定了设备立式支撑、横向走纸的核心布局，将支撑脚、侧立机架、横梁主体的比例关系按照实际工程绘图设备的人机操作尺寸做了匹配，保证模型整体比例协调无失真。外观建模阶段，对设备上部的机壳主体做了曲面优化处理，还原了商用绘图仪流畅的外壳轮廓，机身上部的操作面板区域做了细节刻画，预留了操作按键与显示屏的安装位，机壳侧面的检修舱盖、走线槽位都做了对应结构设计，保证外观还原度的同时兼顾结构合理性。走纸结构部分，模型完整还原了承托长幅介质的木质托纸台，托纸台与机架的连接支架做了加强筋结构设计，模拟真实设备的承重需求，进纸辊、压纸机构的位置都按照走纸路径做了精准排布，清晰呈现绘图仪介质传输的核心逻辑。材质与渲染阶段，为不同部件匹配了对应真实质感的材质：机架部分采用哑光银灰色金属材质，还原冷轧钢板机架的磨砂质感；上部机壳采用半光泽蓝灰拼色塑料材质，还原商用设备外壳的注塑质感；托纸台采用浅棕色木纹材质，还原木质承托台的视觉效果；支撑脚部分做了防滑橡胶垫的材质区分，提升模型整体的真实感。渲染过程中采用柔和的影棚布光，突出设备的轮廓层次与结构细节，将机架的支撑结构、机壳的曲面过渡、走纸平台的布局都清晰呈现。设计过程中充分考虑了绘图仪的实际使用场景，将操作侧的空间预留、设备重心的分布都做了合理性验证，支撑脚采用外扩式的造型设计，保证长幅设备放置的稳定性，整体模型结构完整，细节丰富，既可以作为办公设备外观设计的参考素材，也可用于机械结构教学中打印类设备的结构演示，清晰展现宽幅绘图仪从外部造型到内部支撑结构的完整设计逻辑，还原了真实绘图仪的工业设计特点与工程结构特征。
