消防软管挤压加工工装设备三维设计

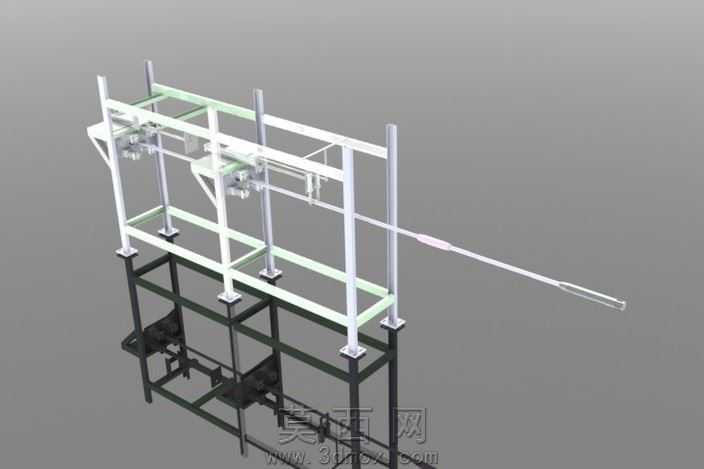

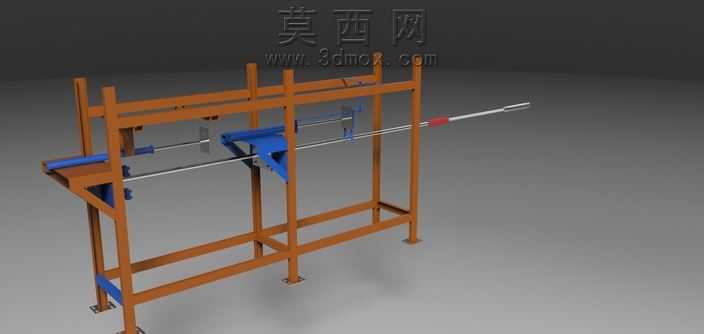

本模型为消防软管挤压加工专用工装设备，采用SolidWorks完成全参数化三维建模，整体结构以框架式机架为承载主体，搭配多组执行压装组件、导向定位结构与操作工位，完整还原了软管挤压作业的设备形态。建模过程中先以焊件模块搭建主体方管机架，通过3D草图定位各支撑立柱、横梁与底部安装脚座的位置，对机架连接处的焊接节点、地脚安装孔都做了精细化建模，保证机架结构的力学合理性与安装适配性。执行挤压组件部分，分别建模了固定夹持模块与滑动压装模块，固定夹持端设置有适配软管管径的弧形定位槽，滑动压装端搭配直线光轴导轨实现平稳的压合进给，导轨两端设置有限位挡块防止压装行程超限，压装执行件采用蓝色工程塑料材质模拟，既保证压装时不会损伤软管表层，也能提供足够的挤压力完成接头与软管的压合装配。模型渲染阶段采用了写实材质方案，主体机架赋予橙色防锈漆金属材质，表面添加细微的漆面颗粒质感提升真实度，导向光轴赋予抛光镀铬金属材质，表现出金属表面的高光反射效果，压装执行件赋予哑光蓝色工程塑料材质，操作端的手柄部分赋予红色防滑橡胶材质，不同材质的区分清晰展现了设备各部件的功能属性。设计思路围绕消防软管生产中接头压装工序的实际需求展开，整体框架采用开放式双侧操作布局，可同时适配多工位并行作业，导向结构采用双光轴平行布置，保证压装过程中压头不会出现偏斜，避免压装时软管接头歪斜导致的密封失效问题，机架底部设置的可调脚座可适配不平整的车间地面，保证设备运行时的稳定性。模型完整还原了设备的装配关系，所有运动部件都保留了正确的装配约束，可直接用于运动仿真验证压装行程与动作逻辑，也可作为生产设备设计的参考方案，适配消防水带、工业输油软管等多种柔性管路的挤压装配工序需求。
