适配手钻的快装式绕线解绳工装结构

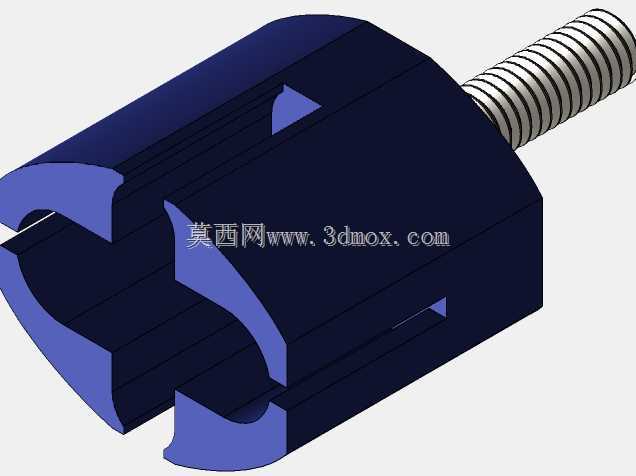

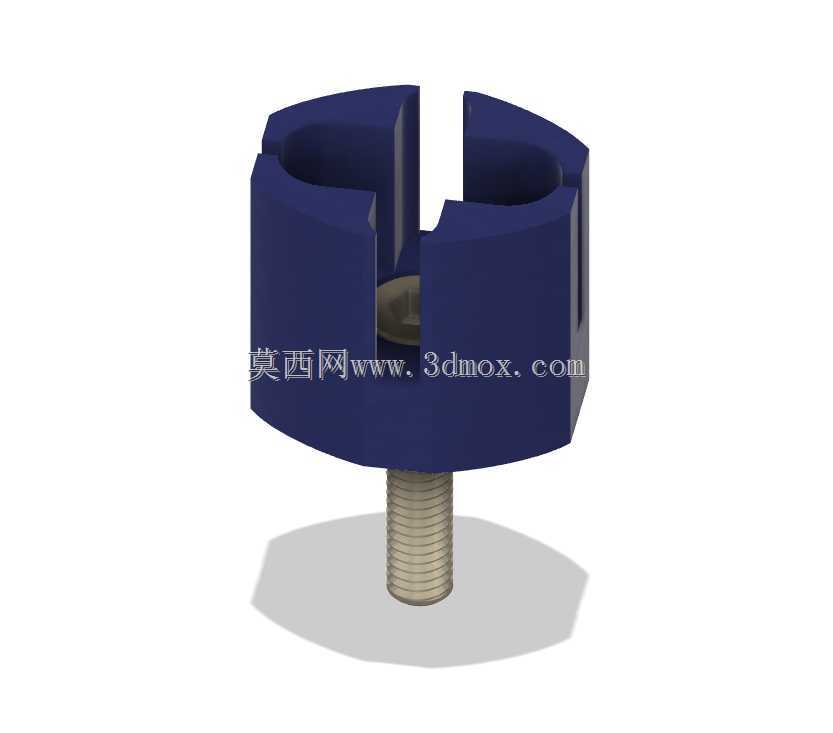

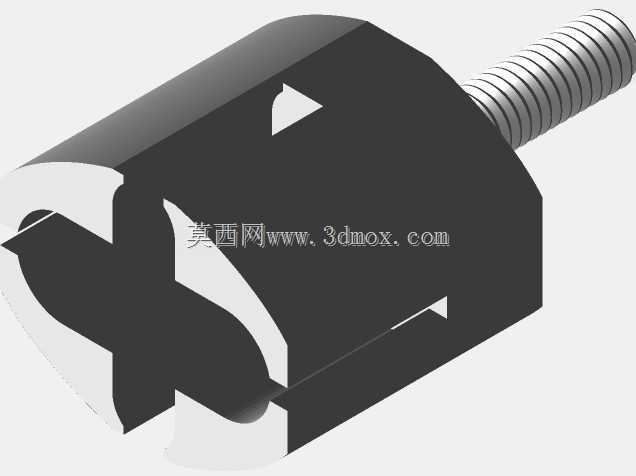

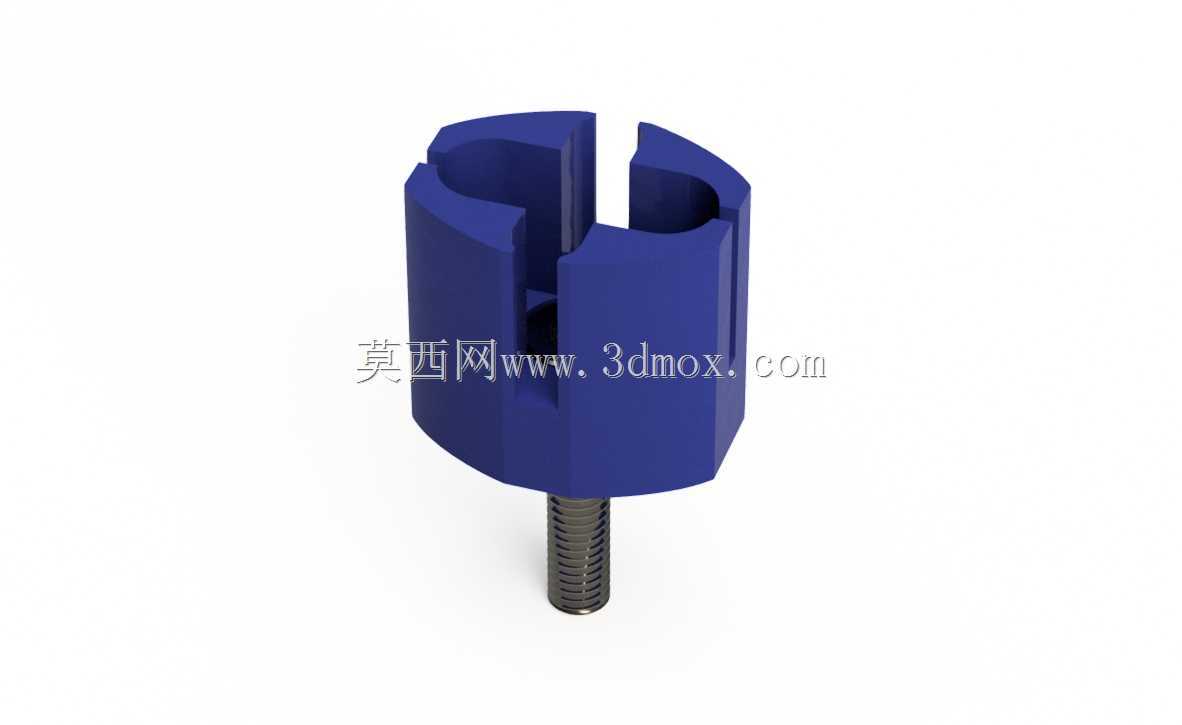

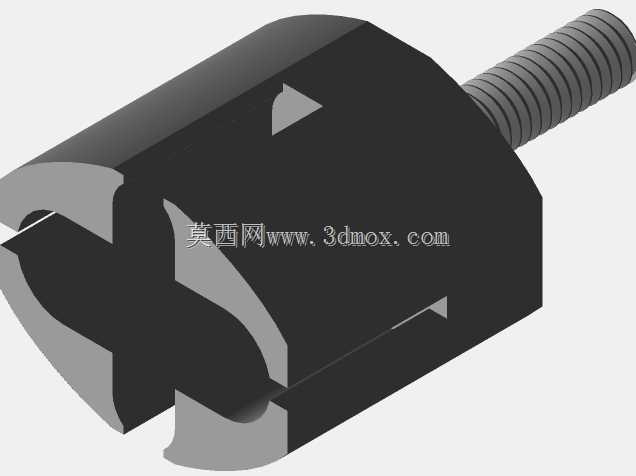

　　在日常电气布线、线束加工、户外绳索整理、线材回收等作业场景中，手动缠绕或解开多股线缆、绳索往往耗费大量工时，尤其是直径3-12mm的线缆、尼龙绳、钢丝绳等，手动盘绕不仅效率低下，还容易出现排线不齐、扭结弯折损伤线芯的问题，部分维修、安装现场没有专用绕线设备时，作业人员常借助手持电钻的旋转动力来完成绕线作业，但缺乏适配的夹持工装，直接用钻夹头固定线材容易出现打滑、线材脱落，甚至线芯被夹断的情况。这款绕线附件正是针对这类现场作业需求设计的快装式工装，无需采购专用绕线设备，仅需搭配常见的手持电钻即可实现快速绕线、解绳作业。从结构设计来看，主体采用圆柱式开槽结构，上部开设四个对称的径向通槽，槽宽根据常见线材直径设计，

　　可同时容纳多根不同线径的线材嵌入，槽体边缘做了R0.5的圆角过渡，避免锐边割伤线材外护套；主体下部集成标准M6外螺纹螺杆，可直接适配市面上绝大多数带M6螺纹接口的钻夹头转接杆，也可通过钻夹头直接夹持螺杆部位完成固定，无需额外定制转接件，安装边界控制合理，螺杆长度15mm，夹持后露出主体底部的长度不小于10mm，保证装夹稳定性，不会在高速旋转时出现松脱。主体内部预留了中心沉孔，可嵌入M6螺栓的头部，当需要调整槽体适配维度时，可通过更换不同长度的螺栓调整槽体的夹紧余量，适配不同硬度、不同直径的线材，比如缠绕较硬的单股铜线时，可适当调小槽体的有效夹紧间隙，避免线材在旋转时从槽内甩出；缠绕较软的多股软线或棉绳时，可适当放大间隙，

　　避免夹伤线材外被。主体外径设计为40mm，整体高度（不含螺杆）为35mm，旋转时的回转半径控制在22mm以内，在狭窄的布线槽、设备机柜内部作业时也不会与周边零部件发生干涉，适合现场狭小空间的作业需求。实际使用时，可根据作业需求选择不同的安装方式，若需要快速解绳，可将绳索的一端嵌入槽内，启动电钻低速正转即可快速将扭结的绳索理顺，反转则可快速将松散的绳索盘绕成规整的线盘；若用于线束加工的绕线工序，可将多根导线的端头同时嵌入不同的槽位，设定电钻转速在150-300r/min，匀速后退即可完成多股线的绞合绕制，绞合节距可通过后退速度灵活调整，相比手动绕线效率提升4-6倍。结构上做了对称式动平衡设计，四个开槽的位置度公差控制在0.1mm以内，

　　高速旋转时不会出现明显的抖动，作业人员手持电钻长时间操作也不会出现手臂发麻的情况，主体材质可选用常见的工程塑料通过3D打印制作，也可采用铝合金通过CNC铣削加工，适合小批量自制或批量生产，加工时仅需保证槽体的对称度与螺杆的同轴度即可，加工难度低，普通的机加工车间或个人创客都可快速制作完成。针对不同的作业场景，还可对槽体的宽度、深度做针对性调整，比如用于钢丝绳绕制时，可将槽体边缘做淬火处理提升耐磨性，用于细软电子线绕制时，可在槽内粘贴硅胶垫增大摩擦力同时避免夹伤线皮，整体结构没有复杂的传动部件，故障率极低，日常使用仅需清理槽内残留的线屑、油污即可，无需特殊维护。
