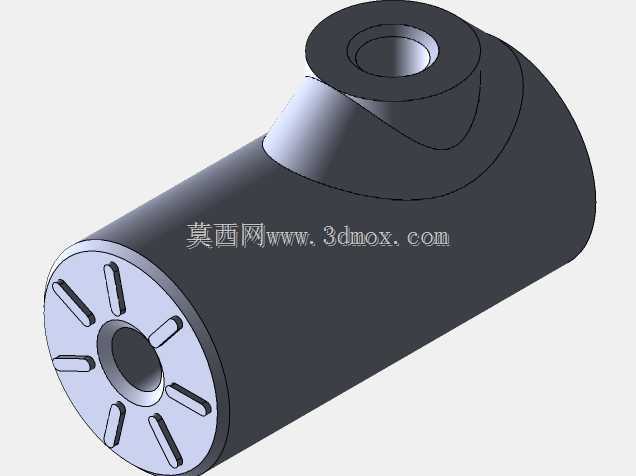

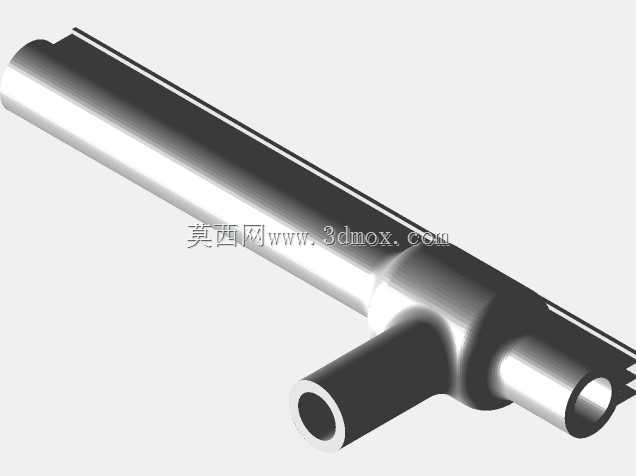

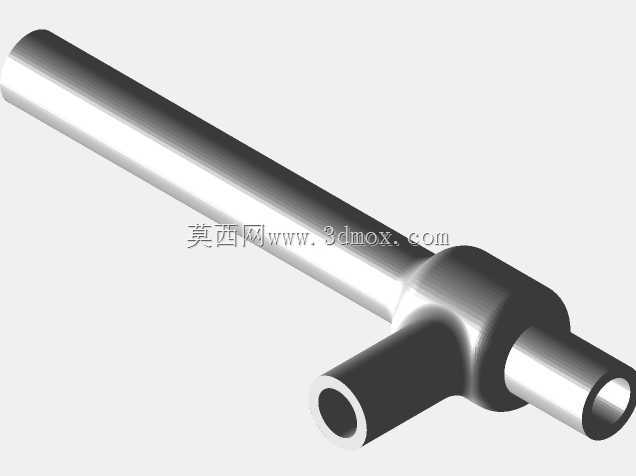

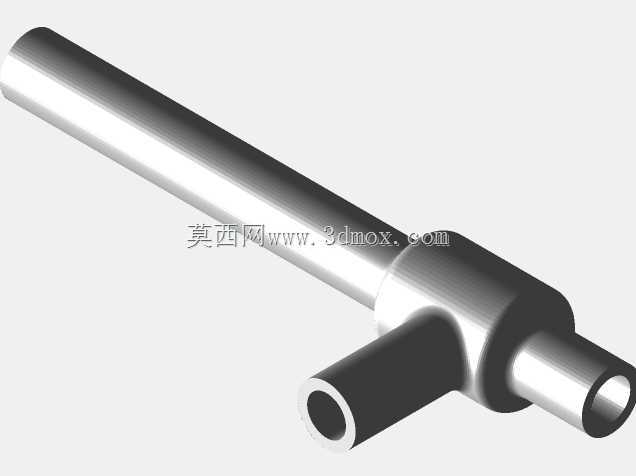

外螺纹快插式喷射真空发生接头结构

　　在气动系统的真空回路搭建场景里，这类喷射式真空接头是末端执行单元的核心连接件之一，常见于电子元器件搬运、薄型工件吸附、包装线取料工位的气路布局中，不需要额外配置独立的大型真空发生装置，直接串接在压缩空气管路中即可通过文丘里效应产生稳定负压，适配小型吸盘的真空供给需求，相比集成式真空发生器，这类直连式接头的安装空间占用更小，气路沿程损失更低，适合排布在空间紧凑的机械手末端、治具安装板旁。从结构设计来看，接头主体采用六角棱柱作为拧动受力段，这一设计完全匹配标准开口扳手、活动扳手的夹持尺寸，安装时可以直接施加标准扭矩完成外螺纹端的密封锁紧，不需要额外定制工装；上部的外螺纹段为标准管螺纹，加工时严格控制螺纹中径公差，

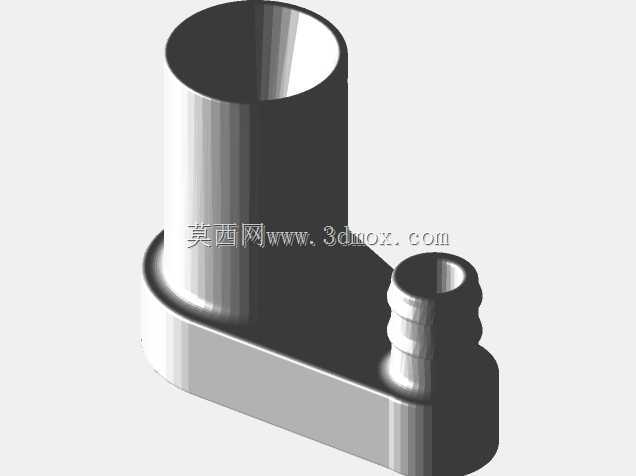

　　配合生料带或密封胶即可实现与气动阀岛、分气块的可靠密封，螺纹根部的退刀槽尺寸经过校核，既保证螺纹加工的工艺可行性，又避免拧入时螺纹末端与安装面发生干涉。下部的快插端采用倒刺式竹节结构，环向的凸起棱边可以卡紧PU气管、尼龙气管的内壁，插入气管后不需要额外卡箍即可承受0.8MPa以内的工作气压，负压状态下也不会出现气管脱落的问题，快插端的根部做了圆弧过渡，避免气管反复弯折时在根部产生应力集中开裂，延长气管的使用寿命。内部的喷射流道采用阶梯式收缩扩张结构，压缩空气从螺纹端进入后，先经过收缩段加速至音速，再通过扩张段形成射流，在侧腔产生负压，流道的内壁粗糙度控制在Ra1.6以内，减少气流沿程阻力，保证负压产生效率，

　　同时避免流道内的凸起造成气流紊流、产生额外工作噪音。安装边界方面，这类接头的六角对边尺寸、螺纹长度、快插端直径都做了标准化适配，以常用的1/4管螺纹规格为例，六角对边尺寸为14mm，螺纹段有效长度10mm，快插端适配8mm外径气管，整体总长度控制在35mm以内，安装时只需要在安装板或分气块上预留对应规格的螺纹孔，扳手操作空间只需要比六角对边大3mm即可完成锁紧，不需要预留过大的操作空间，适合密集排布的多吸头治具使用。实际选型使用时，需要匹配对应的压缩空气压力，常规工作压力在0.4-0.6MPa区间时，负压值可以达到-70kPa以上，足够吸附重量在500g以内的光滑表面工件，多个接头并联使用时，只需要保证主供气管路的通径足够，

　　不会因为供气不足导致负压下降；日常维护时只需要定期检查快插端的密封情况，清理流道内的压缩空气杂质，避免杂质堵塞喷射口导致负压失效，整体结构没有活动部件，使用寿命远高于带活动阀芯的真空元件，在自动化生产线的气动回路中应用十分广泛。建模过程中，对螺纹段的牙型、六角段的倒角、快插端的倒刺尺寸都做了1:1的还原，所有尺寸公差都参考气动接头的行业标准设定，安装配合面的尺寸都预留了合理的装配间隙，既可以直接用于治具设计的选型参考，也可以用于气路布局的干涉检查，导入装配体后不需要额外修改尺寸即可直接调用，匹配常规气动系统的设计规范。
