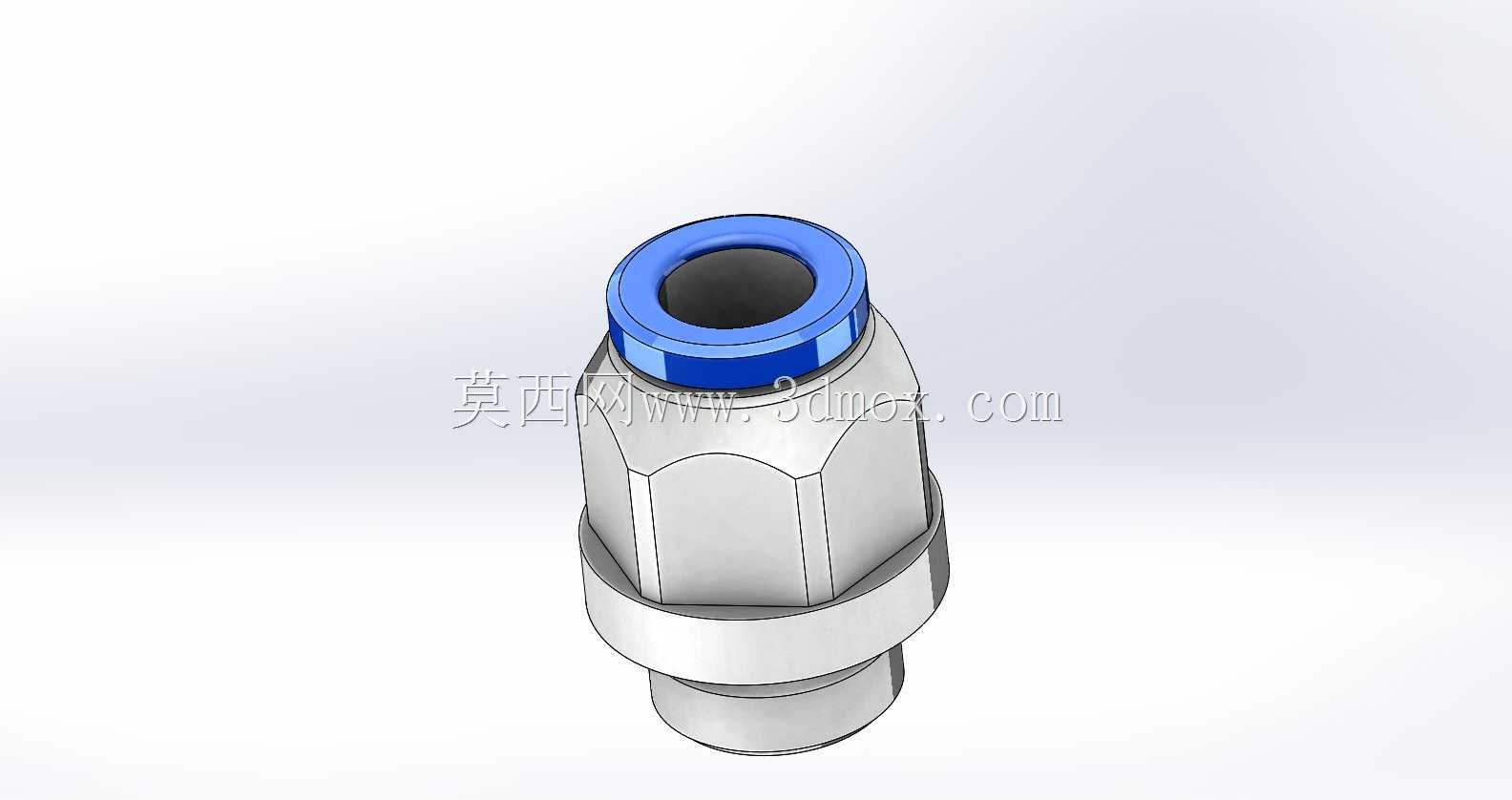

6mm尼龙软管快插式气动直通接头

　　在工厂气动控制回路搭建、小型自动化设备气路布设、轻工生产线气动执行元件配管这类场景里，这类快插式气动接头的使用占比极高，尤其是适配6mm外径尼龙软管的规格，几乎是小型气缸、气动电磁阀、真空发生器这类元件配管的常规选型。不同于传统卡套式接头需要额外工具拧紧锁母，这款接头的快插结构设计，能让现场配管作业效率提升数倍，气管插入后内部的弹性卡爪会自动抱紧管外壁，配合内置的O型密封圈实现端面静密封，不需要额外缠绕生料带或者加装密封垫，插到底即可完成连接，后期维护拆管时只需要按下接头端部的蓝色释放环，卡爪松开就能直接拔出气管，反复插拔也不会损伤气管外壁。从结构设计逻辑来看，接头整体采用直通等径结构，一端为快插端适配6mm尼龙软管，

　　另一端为1/4英寸BSPT外螺纹端口，螺纹端自带的O型环能在拧入对应内螺纹接口时实现径向密封，避免了传统螺纹密封依赖生料带缠绕不均导致的漏气隐患，这种密封设计尤其适合设备内部空间狭窄、不方便反复调整螺纹拧紧角度的安装场景，不需要刻意控制螺纹拧入的圈数，只要O型环完全贴合对接端面就能达到可靠的密封效果。接头中部设计了外六角拧动面，方便现场使用普通开口扳手或者活动扳手夹持施力，不会因为拧动时打滑划伤接头表面，六角面的尺寸适配常规扳手规格，不需要准备专用工具就能完成安装。外形尺寸方面，快插端的最大外径控制在14mm以内，螺纹端的外径匹配1/4BSPT螺纹标准，整体总长度控制在32mm左右，安装时需要预留的操作空间很小，

　　哪怕是在阀岛密集排布的气动控制箱内，相邻接头之间也不会出现干涉，气管弯曲的最小半径不会因为接头端部的结构受到额外限制，能适配设备内部紧凑的布管空间。实际使用中，这类接头能承受的常规工作气压覆盖0到1MPa的范围，完全满足工厂常规气动系统0.5到0.7MPa的工作压力要求，密封结构在负压真空回路中也能保持可靠的密封性能，不会因为真空抽吸出现漏气掉管的问题。接头的金属主体采用表面镀镍处理，能抵御车间环境中常见的水汽、轻微腐蚀性气体的侵蚀，不会因为长期使用出现锈迹卡滞，导致后期拆管困难；端部的蓝色释放环采用硬质工程塑料材质，有足够的按压强度，长期反复按压也不会出现开裂变形，内部的卡爪采用不锈钢弹性材质，抱紧气管的力度均匀，

　　不会因为长期受力出现松弛，也不会割伤尼龙软管的外壁导致气管开裂漏气。在设备日常维护中，这类快插接头的故障排查也非常方便，出现漏气时只需要检查气管是否插到底、O型环是否有损伤，不需要整体拆解接头，更换密封件或者重新插紧气管就能排除故障，相比传统的卡套接头、扩口接头，维护成本低很多。在三维建模过程中，这类接头的建模需要重点关注几个关键尺寸的准确性：快插端内孔的尺寸要和6mm尼龙软管的外径公差匹配，保证卡爪的抱紧行程足够；释放环的按压行程要和内部卡爪的张开尺寸对应，保证按压后气管能顺利拔出；螺纹端的O型环安装槽尺寸要匹配对应规格的O型圈线径和外径，避免安装后O型圈被挤压过度出现早期损坏；中部六角面的对边尺寸要符合标准扳手的尺寸规范，避免出现扳手无法夹持的问题。建模时还要注意内部流道的过渡设计，接头内部的通气孔采用等径直孔设计，没有突兀的截面变化，能减少压缩空气流过时的压力损失，降低气路的能耗，这一点对于长距离布设的气动回路、对气压稳定性要求高的精密气动执行元件来说尤为重要，不会因为接头处的节流导致气缸动作速度不稳定、输出力不足的问题。
