G1螺纹连接六角油箱油位观测计

　　在液压站、润滑系统、燃油储供单元的日常运维与结构设计环节，油位观测部件是无需拆解设备即可掌握内部储液存量的核心外露元件，这款G1规格的油位计，正是针对中小容积密闭箱体的液位目视检测需求开发的嵌入式观测部件。不同于细长管状的长量程油标，这款油位计采用紧凑的法兰式嵌入结构，安装时仅需在油箱侧壁对应高度开设G1规格的内螺纹安装孔，将带外螺纹的本体旋入即可完成固定，无需额外加装密封压盖或焊接法兰座，安装边界仅占用箱体侧壁外凸22mm的空间，不会与周边的管路接头、阀组安装位产生干涉，适配壁厚3mm到8mm的钢制、工程塑料油箱侧壁，在小型液压动力单元、柴油发电机组日用油箱、机床润滑储油槽上都能适配。从结构设计逻辑来看，

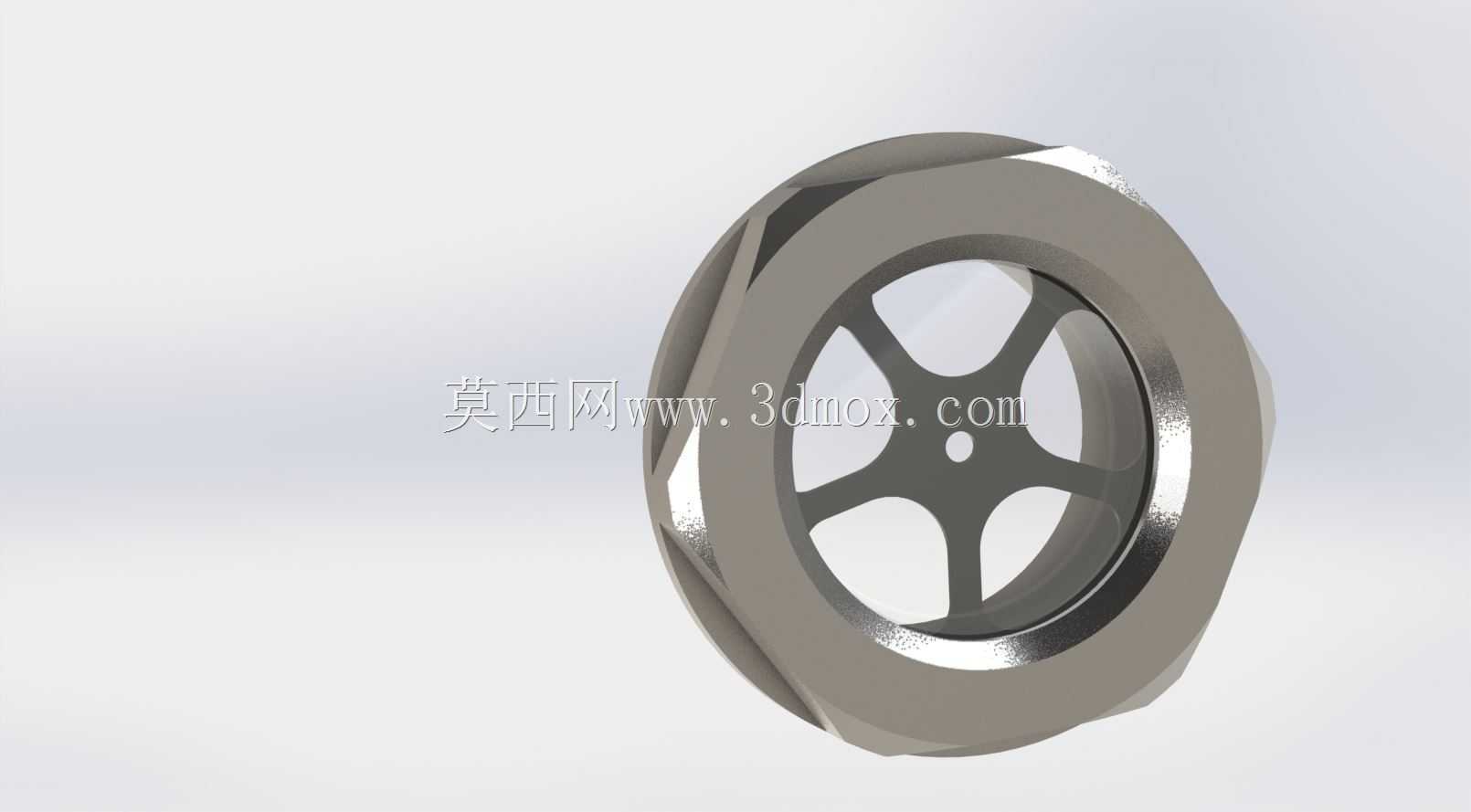

　　这款油位计摒弃了传统玻璃管油标易碎裂、密封点多易渗漏的缺陷，主体采用六角外形的金属基座，基座内侧嵌装高强度透明视窗，视窗表面做了防刮耐磨处理，可耐受常规液压油、柴油、润滑油的长期腐蚀，不会出现长期接触油品后雾化、透明度下降的问题。视窗内侧设置了五辐式的加强筋结构，别小看这几根筋条，它一方面可以在透明视窗受压时分散应力，避免油箱内部压力波动导致视窗开裂，另一方面筋条的辐条间隙刚好形成天然的液位参照，当油液液面漫过对应辐条位置时，运维人员站在设备旁1米范围内就能快速判断存量是否处于安全区间，无需凑近仔细辨识刻度。实际选型应用时，这类油位计通常会成对布置在油箱侧壁，分别对应最高允许油位和最低警戒油位的高度，

　　部分场景下也会单支安装在油箱中部，配合设备定期巡检判断油液损耗速率。安装过程中需要注意，螺纹部位需缠绕适配介质的密封生料带或涂抹耐油密封胶，旋紧时用扳手卡持六角基座施力，不能直接拧动透明视窗部位，避免视窗与基座连接部位受力开裂。这款油位计的视窗边缘做了金属包边处理，和基座的连接部位采用耐油橡胶圈压合密封，可耐受-20℃到80℃的工作环境温度，在户外放置的小型设备油箱上使用也不会因为温度交变出现密封失效渗漏的问题。不同于带电子信号输出的液位传感器，这种纯机械式目视油位计没有电路结构，不存在信号漂移、供电故障的问题，可靠性极强，哪怕设备电控系统完全断电，也能通过目视直接获取油位信息，是储油箱体上冗余观测配置的首选部件。在三维建模过程中，

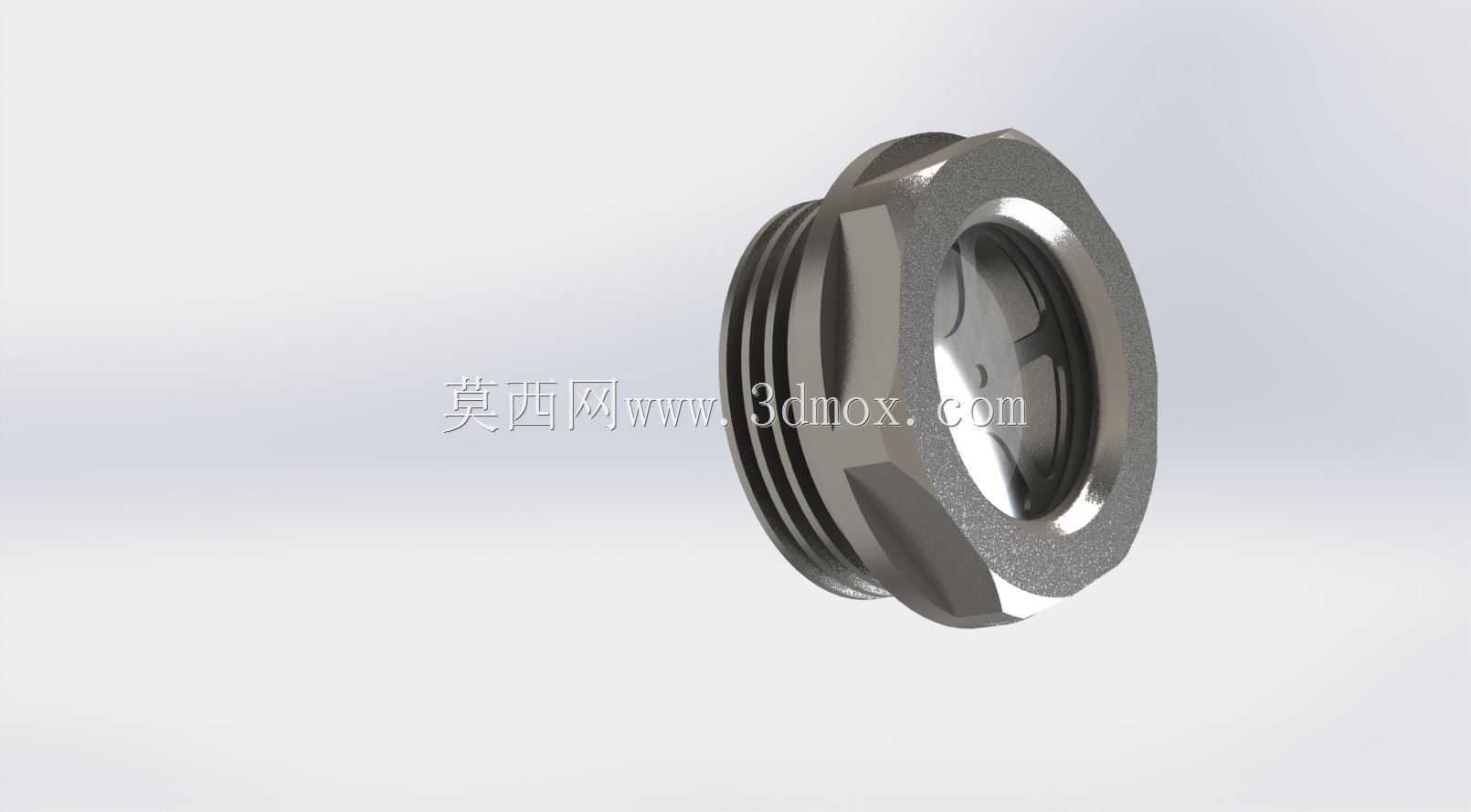

　　这款模型完整还原了六角基座的对边尺寸、外螺纹的牙型轮廓、视窗的弧度以及内部五辐加强筋的结构细节，安装配合面的尺寸公差按照常规管螺纹的配合精度做了预留，导入装配体后可以直接完成干涉检查，不需要二次修整配合尺寸，对于做液压站整体布局、小型动力单元设计的工程师来说，可以直接调用到装配文件中，省去了从零建模的时间，也能避免因为油位计安装尺寸建模错误导致后期实际安装时出现与周边部件干涉的问题。在实际设备运维场景中，这类油位计的视窗部位还可以快速观察油液的色泽变化，当油液出现乳化、杂质过多的情况时，透过视窗就能第一时间发现，不需要打开油箱盖取样检查，一定程度上也降低了外部杂质进入油箱内部的风险。
