双导轨集成式直线滑动承载模组结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:612282
  • 双导轨集成式直线滑动承载模组结构
  • 双导轨集成式直线滑动承载模组结构
  • 双导轨集成式直线滑动承载模组结构
  • 双导轨集成式直线滑动承载模组结构
  • 双导轨集成式直线滑动承载模组结构
  • 双导轨集成式直线滑动承载模组结构
  • 双导轨集成式直线滑动承载模组结构
  • 双导轨集成式直线滑动承载模组结构

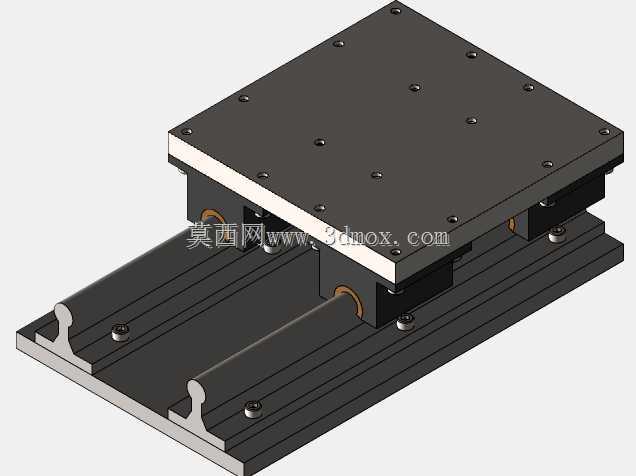

  在非标自动化输送、精密检测工位滑台、小型工装进给机构的设计场景里,线性导向承载部件的选型直接决定了整套机构的运行平顺性与重复定位精度,这套双轴集成的线性滑动结构,正是针对小行程、中等负载的直线往复运动需求开发的导向承载单元。从实际应用场景来看,这类结构常被用在电子元器件分拣工位的短距离推送、光学检测设备的镜头调焦滑座、小型工装夹具的位置切换机构上,相比单根光轴搭配单个直线轴承的悬臂式导向结构,双平行轴搭配分体式轴承座的布局,能有效抵消滑台承受的偏载力矩,避免单轴导向容易出现的卡滞、轴承受力不均磨损过快的问题。

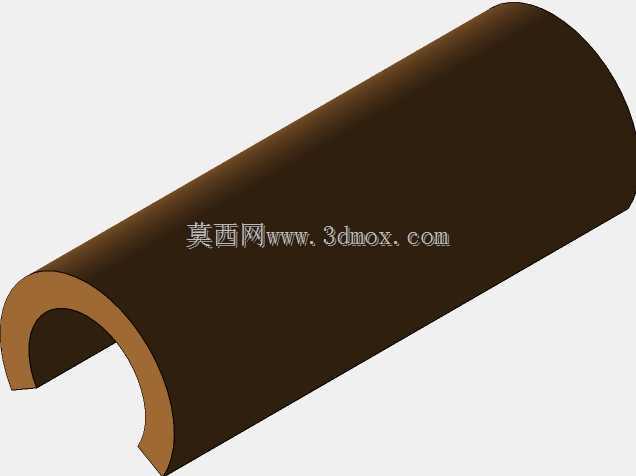

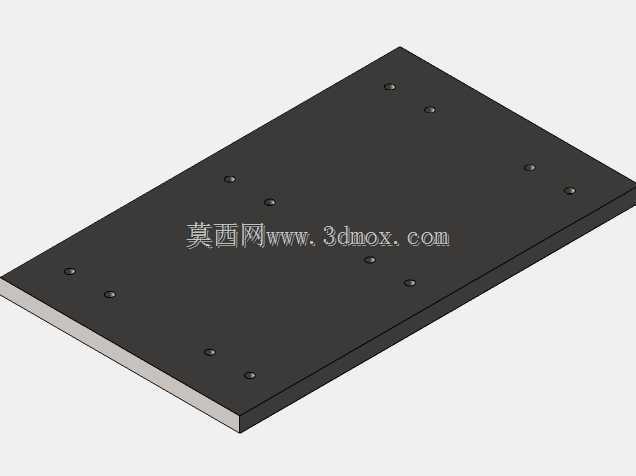

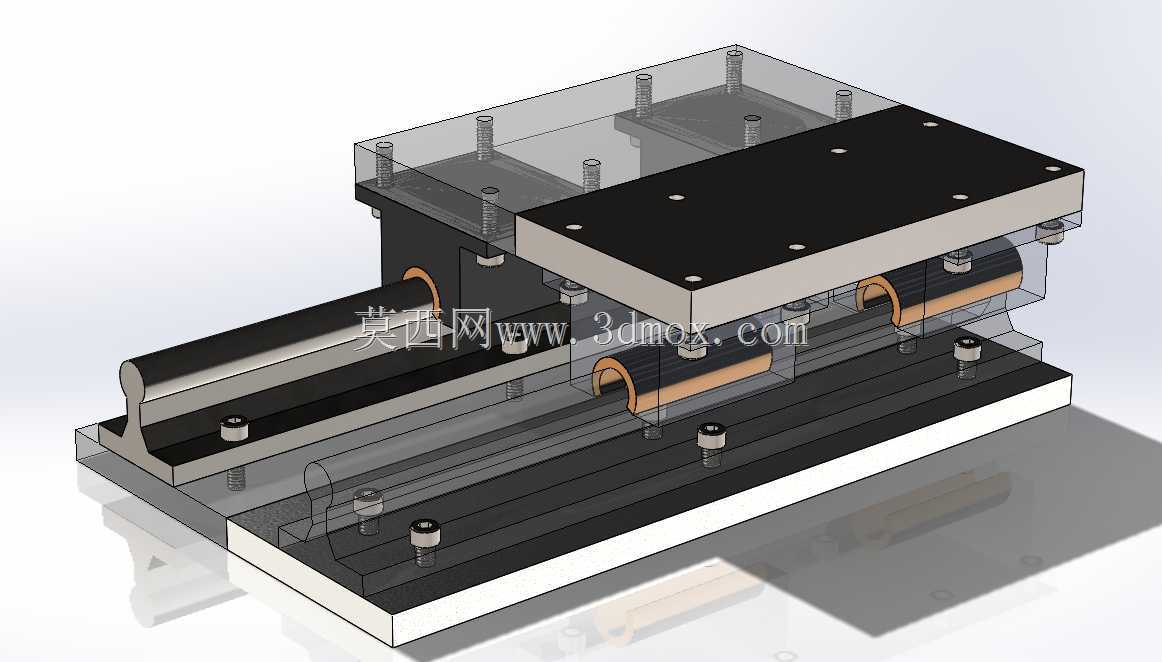

  从功能特性上看,这套结构的滑动副采用了开放式轴瓦与光轴配合的形式,相比带钢珠保持架的标准直线轴承,这种铜基轴瓦搭配储油槽的结构抗冲击能力更强,在车间多粉尘、少量切削液飞溅的工况下,不会出现钢珠卡滞、保持架碎裂的失效问题,日常维护只需要定期在轴瓦接触面涂抹润滑脂即可,维护成本远低于滚珠式线性导向件。滑台的安装面预留了规则排列的内螺纹孔,可直接固定工装板、检测探头、夹爪气缸等执行部件,底座部分同样预留了沉头安装孔,能直接锁附在铝型材机架或者钢板工作台面上,不需要额外加工转接板,能大幅缩短现场装配的调试周期。

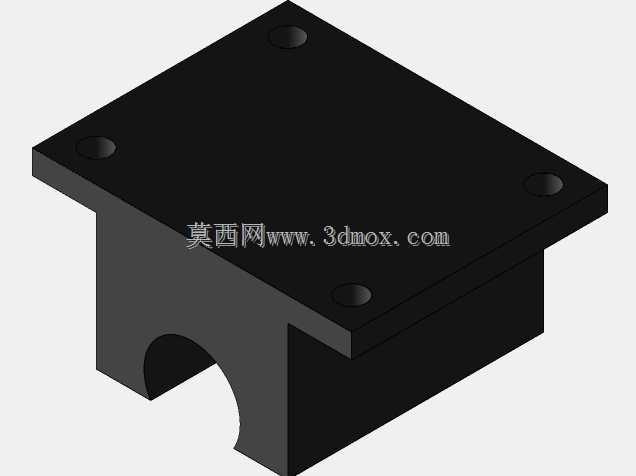

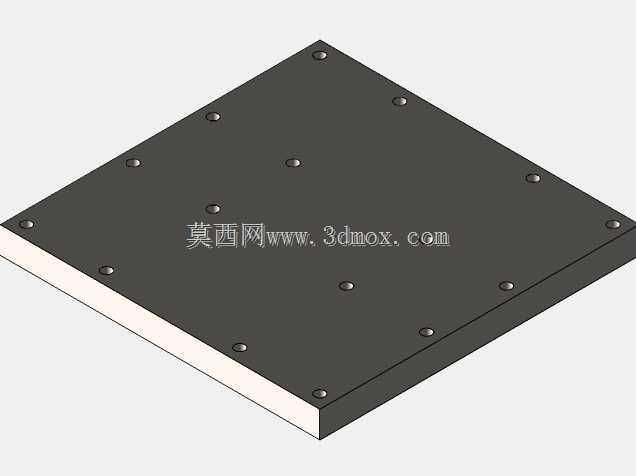

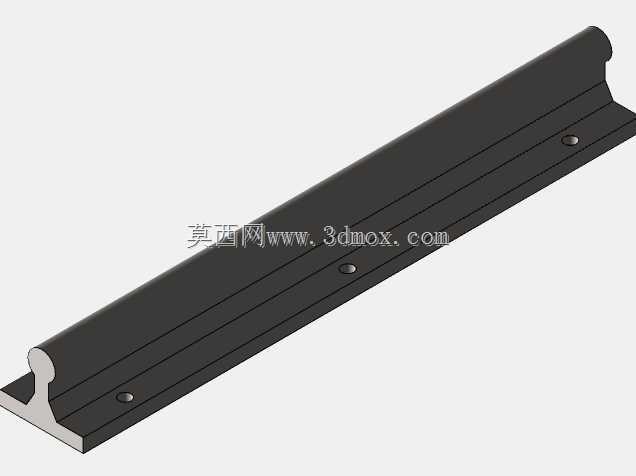

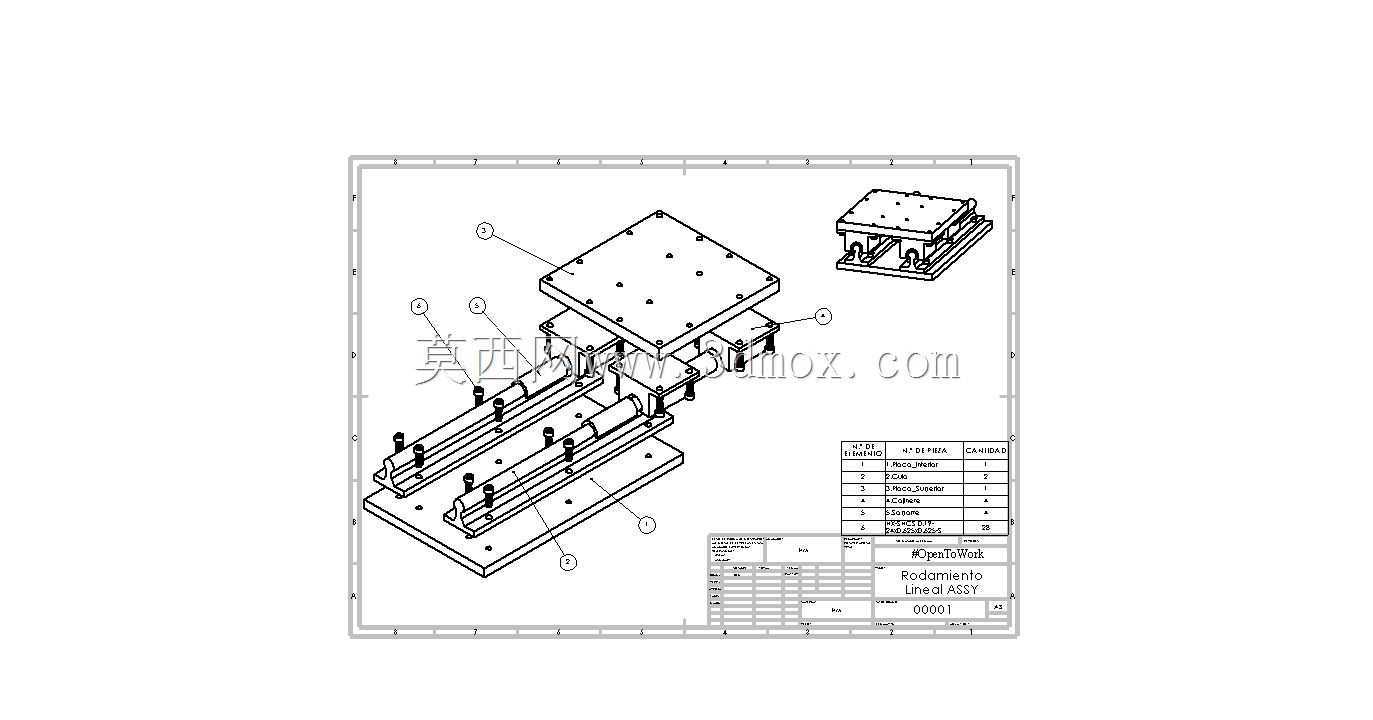

  设计思路上,这套结构没有采用市面上标准的成品线性模组的封闭外壳结构,而是做了上下分层的开放式布局:下层是两根平行布置的淬硬光轴,光轴两端通过支撑座固定在底座上,保证轴的直线度与刚性;上层的滑动台通过四个分体式轴瓦分别卡在两根光轴上,每个轴瓦都设计了独立的预紧调节间隙,装配时可以通过轴瓦侧面的顶丝调整滑动阻尼,既保证滑动时无虚位,又不会因为过盈量太大导致滑动阻力过大。滑台上方的黑色安装板做了加厚处理,能承受垂直方向的额定负载,同时两侧的限位凸台可以配合安装槽型光电开关或者机械限位块,精准控制滑台的行程起止位置,避免超程撞击损坏部件。

  从安装边界与尺寸适配的角度看,这套结构的整体宽度控制在适配40系列铝型材安装面的范围内,底座的安装孔间距完全匹配铝型材的中心槽距,不需要额外打孔就能直接固定在常规的型材机架上。光轴的直径选择了常规通用的规格,后续维护更换时不需要定制特殊尺寸的配件,轴瓦部分也采用了标准的开口型尺寸,磨损后可以直接采购标准件替换。滑台的总行程可以根据实际需求调整光轴的长度来适配,不需要改动其余的安装结构,在做系列化设备设计时,只需要更换不同长度的光轴和底座,就能适配不同行程的工位需求,大幅减少重复建模的工作量。

  实际装配过程中需要注意,两根光轴的平行度公差需要控制在0.02mm以内,否则会出现滑动阻力骤增、轴瓦偏磨的问题,建模时已经在底座的支撑座位置做了定位止口,装配时只需要将光轴卡入止口再锁紧固定螺丝,就能保证平行度符合要求,不需要现场反复打表调整。另外滑台的重心位置设计在两根光轴的中心对称面上,当滑台伸出到最大行程位置时,重心依然落在两个轴瓦的支撑区间内,不会出现悬臂翘曲的问题,保证带负载运行时的稳定性。相比集成式的滚珠直线导轨,这种光轴加轴瓦的结构成本更低,对安装面的平面度要求也更宽松,在对定位精度要求在0.1mm级别的中低速往复运动场景里,性价比优势非常明显,适合各类中小型自动化设备的导向机构设计参考,也可以直接作为标准功能单元集成到整机设计中。
