插杆式工业橡胶万向脚轮结构设计

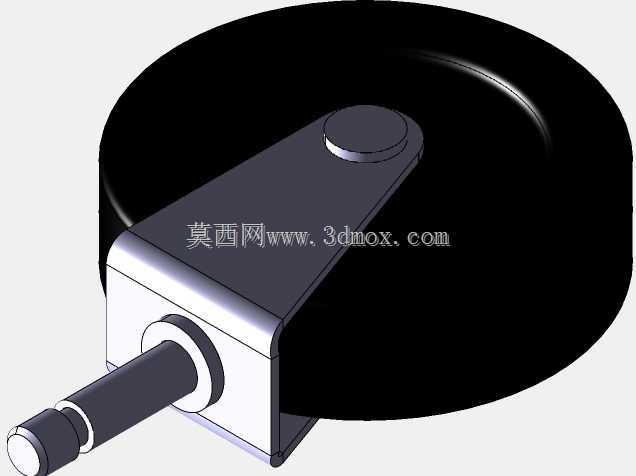

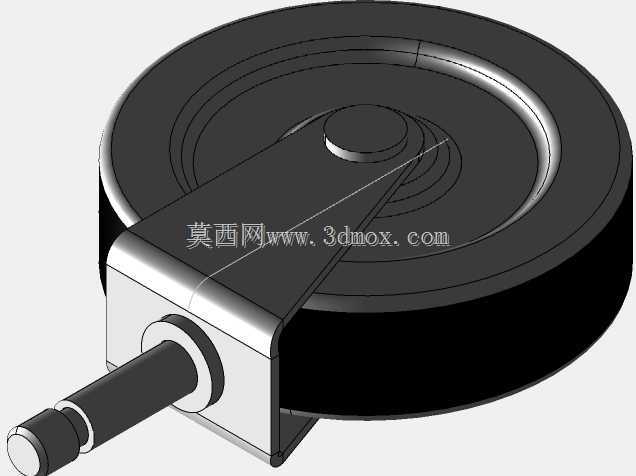

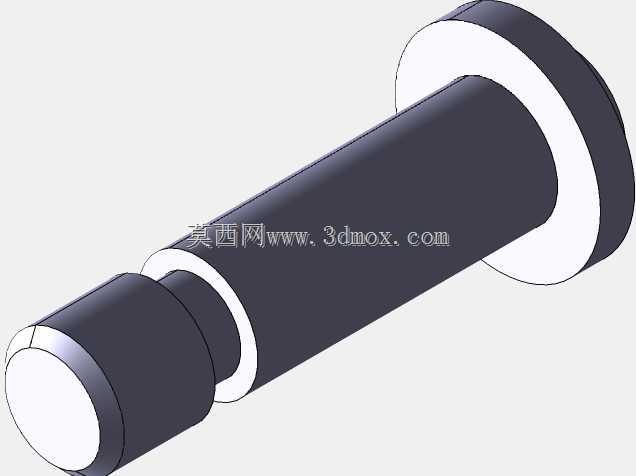

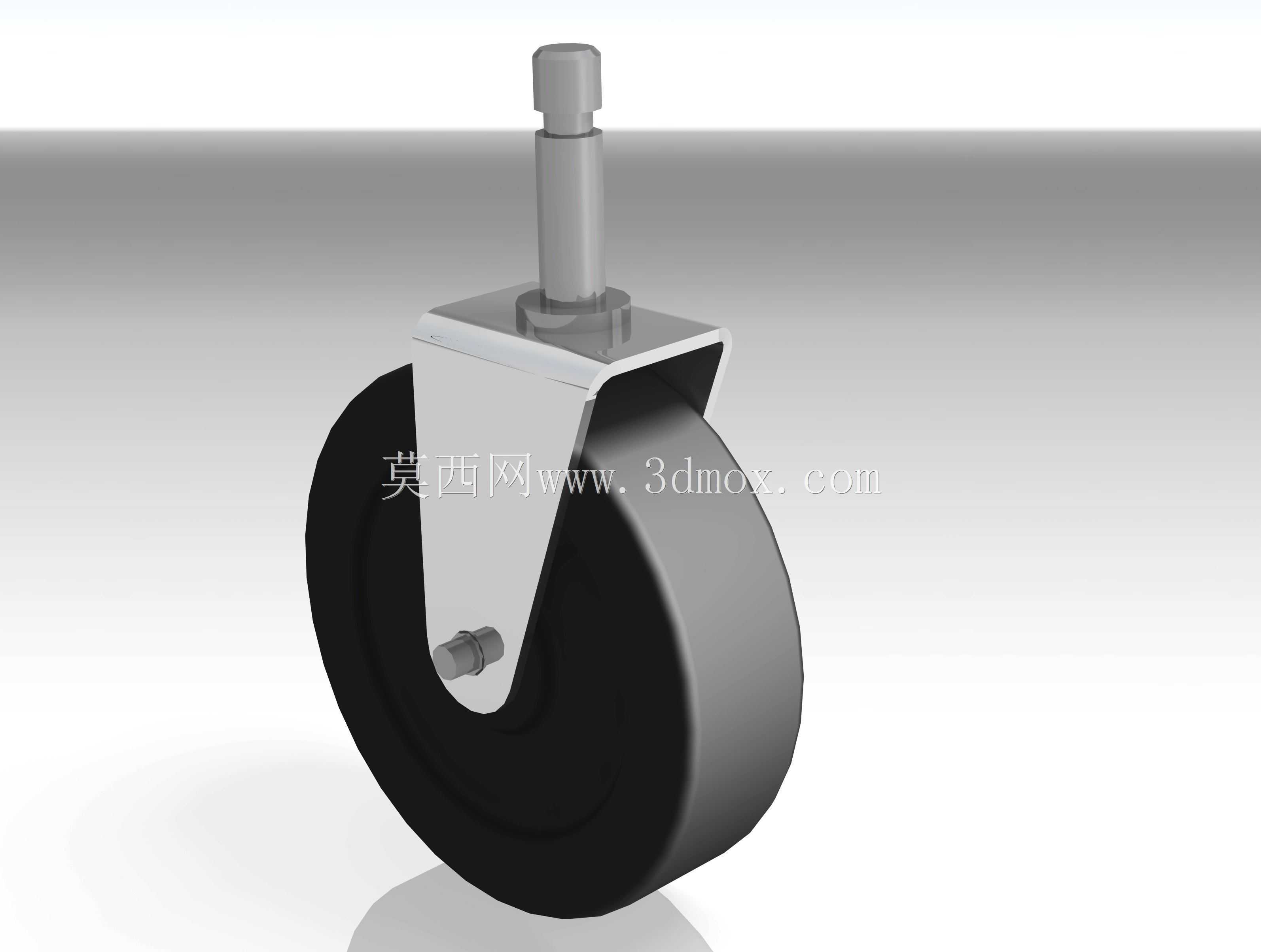

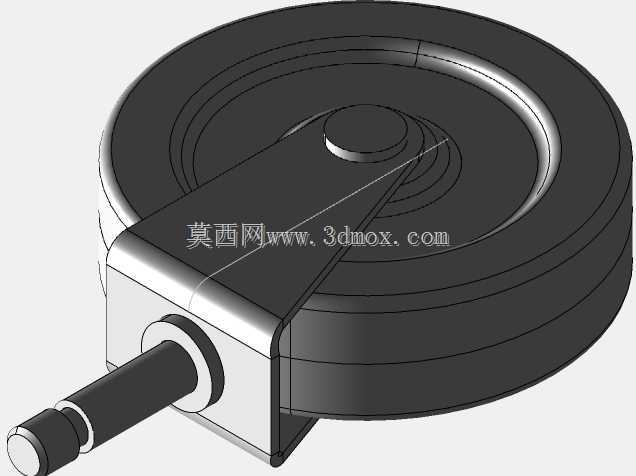

　　在车间周转工装、轻型移动设备、商用展具、医疗辅助推车这类需要频繁移位的载体上，脚轮是直接决定移动顺畅度与负载可靠性的核心行走部件，这款插杆式橡胶万向脚轮的设计，完全围绕日常使用中最常遇到的转向卡滞、轮面刮伤地面、安装后晃动量大、重载下轮体变形这些实际痛点展开。先从安装边界说起，这款脚轮采用插杆式安装结构，安装段为圆柱形光杆加顶端限位台阶，适配常规圆管类设备支腿的内孔安装，不需要额外焊接安装板，插杆插入对应管径的支腿内孔后，通过侧面顶丝或者径向销钉即可完成固定，安装后整体的回转中心与支腿轴线重合，不会出现偏载导致的转向阻力过大问题；安装时需要预留的回转空间以插杆轴线为中心，覆盖支架与轮体的最大回转半径，

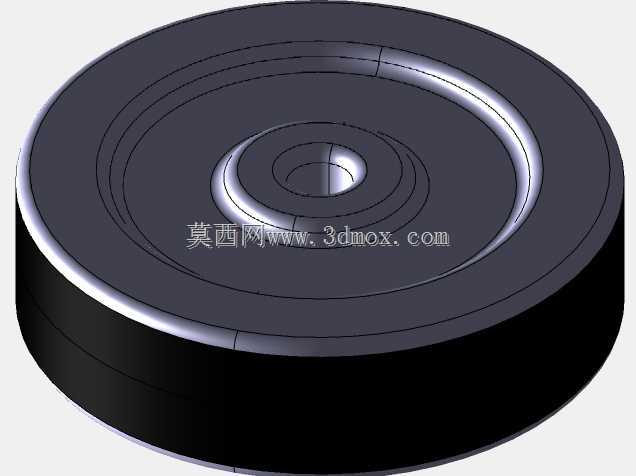

　　避免设备底部的结构件与转向中的支架发生干涉，轮体的最低点到支架安装顶面的垂直高度，要和配套的固定支脚或者其他脚轮的安装高度保持一致，避免出现三点着地、单个脚轮悬空不受力的情况。轮体部分采用实心橡胶材质，相比硬尼龙轮面，橡胶材质的阻尼特性更好，在环氧地坪、瓷砖地面、水磨石车间地面滚动时不会产生硬质刮痕，同时能过滤地面微小凸起带来的震动，对于搭载精密仪表、易碎工件的移动载体来说，能减少移位过程中的震动冲击；轮面采用微弧面设计，和地面的接触面积控制在合理范围，既不会因为接触面积过大导致转向阻力升高，也不会因为接触面积过小造成单位面积压力过大，留下轮印或者压伤软质地面。轮体中心的转动副采用贯通式螺栓轴加耐磨衬套的结构，衬套嵌在轮体中心孔内，

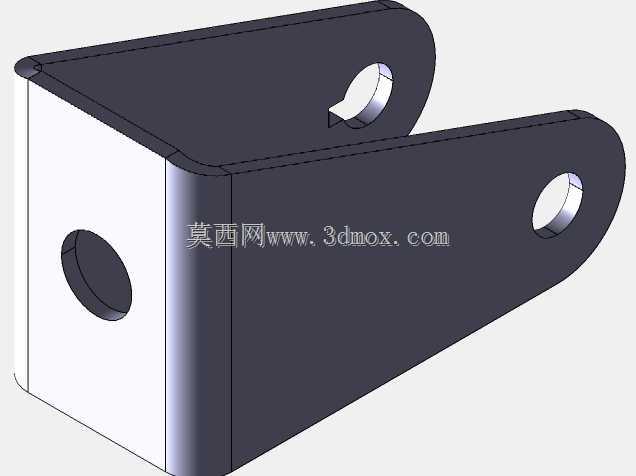

　　和金属轴之间的间隙控制在合理公差范围，既保证转动灵活无卡滞，又不会出现径向窜动导致的轮体偏摆，长期使用后衬套磨损也可以单独更换，不需要整体报废整个脚轮。转向支架采用冲压成型的金属支架，两侧的支撑板对称度公差控制在较高精度，保证轮体安装后两侧间隙均匀，不会出现轮面蹭到支架的问题；支架顶部和插杆连接的部位采用铆接回转结构，内部加装钢珠止推轴承，承受垂直方向的负载同时，保证转向时的转动顺滑，即使在满载情况下，也能轻松推动设备转向，不会出现转向死点。实际应用中，这类脚轮单轮的负载能力适配轻型到中型的移动载体，单轮负载覆盖几十到上百公斤的常规使用场景，四个脚轮配套使用时，整体负载能力可以满足大部分车间周转车、工具柜、检测仪器推车的使用需求；

　　橡胶轮面的防滑特性也能在略有坡度的地面上提供足够的抓地力，不会出现停驻时自行滑移的问题。设计过程中，特意将支架的折弯处做了圆角过渡处理，避免应力集中导致重载下支架开裂，插杆和支架顶板的连接部位采用满焊结构，保证连接强度，不会因为频繁转向或者冲击导致插杆脱落；轮体的橡胶材质配方兼顾耐磨性和弹性，在常规干燥地面长期使用不会出现过快磨损，遇到地面微小的杂物比如铁屑、小颗粒砂石时，橡胶的弹性可以让杂物顺利从轮面滚过，不会像硬轮那样被杂物硌出凹痕或者卡滞停转。另外在安装尺寸的匹配上，插杆的直径做了常规的规格适配，对应市面上常见的圆管支腿内径，不需要用户自行改制安装结构，轮体的宽度和直径比例经过优化，在保证足够负载能力的前提下，尽可能降低整体安装高度，让设备的重心更低，移动时稳定性更好，不会因为脚轮过高导致设备容易侧翻。转向部分的钢珠轨道做了密封处理，减少车间内的灰尘、铁屑进入轨道内部，延长转向结构的使用寿命，日常使用时不需要频繁加注润滑脂也能保持顺滑的转向手感；轮轴的两端采用防松螺母锁紧，长期震动下不会出现螺母松脱导致轮体脱落的问题，整体结构没有多余的复杂零件，生产装配和后期维护都非常便捷，适合批量配套在各类需要移动功能的工业及商用设备上。
