蜗轮蜗杆齿轮组合式减速传动装置

项目分类:减速机 发布时间:2022-05-03 ID:612287
  • 蜗轮蜗杆齿轮组合式减速传动装置
  • 蜗轮蜗杆齿轮组合式减速传动装置
  • 蜗轮蜗杆齿轮组合式减速传动装置
  • 蜗轮蜗杆齿轮组合式减速传动装置
  • 蜗轮蜗杆齿轮组合式减速传动装置
  • 蜗轮蜗杆齿轮组合式减速传动装置
  • 蜗轮蜗杆齿轮组合式减速传动装置
  • 蜗轮蜗杆齿轮组合式减速传动装置
  • 蜗轮蜗杆齿轮组合式减速传动装置
  • 蜗轮蜗杆齿轮组合式减速传动装置
  • 蜗轮蜗杆齿轮组合式减速传动装置

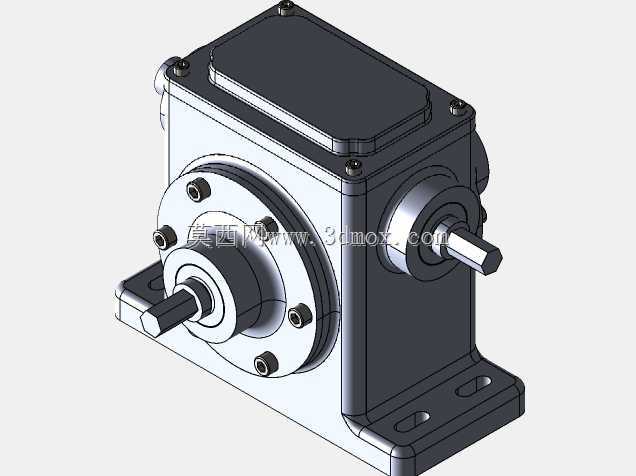

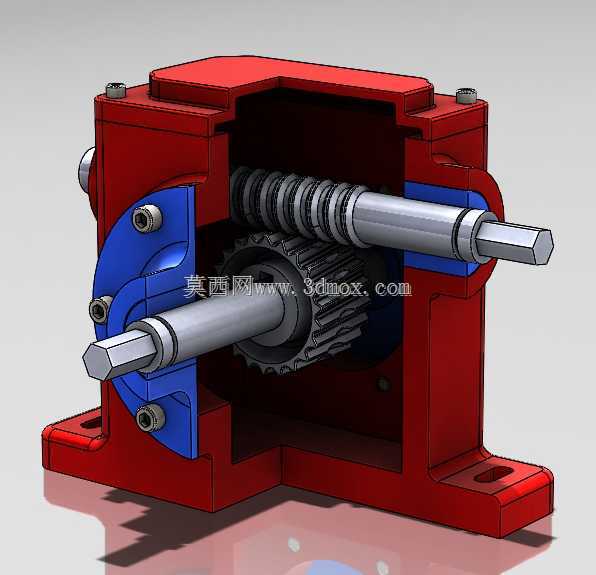

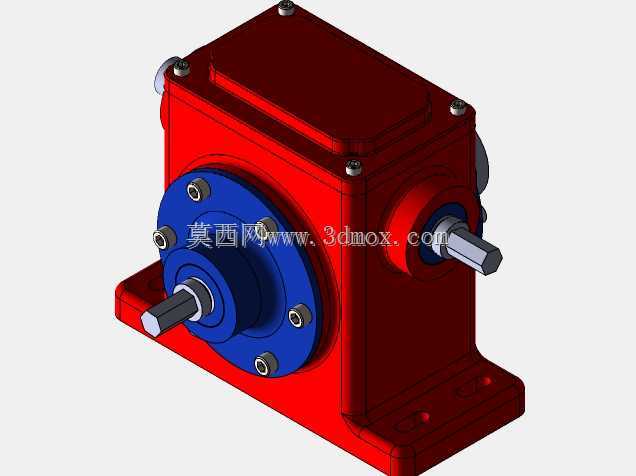

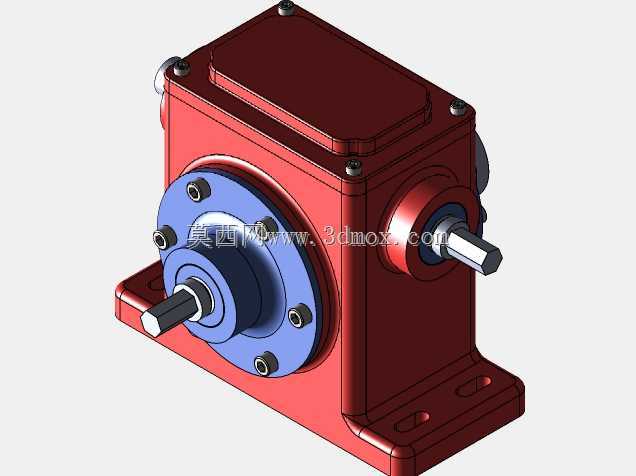

  这套蜗轮蜗杆与圆柱齿轮组合的减速传动结构,常应用在中小功率输送线、小型包装设备进给单元、实验室搅拌装置这类对输出扭矩有要求、输入转速偏高的传动场景里,能在紧凑的安装空间内实现大传动比的动力转换,把原动机端的高转速低扭矩输入,转化为作业端需要的低转速大扭矩输出,同时还能通过蜗杆蜗轮的自锁特性,在部分无额外制动的工况下避免负载倒转,省去单独加装制动组件的成本与安装空间。从结构设计逻辑来看,这套装置采用两级减速布局,第一级为蜗杆蜗轮啮合,利用蜗杆传动单级即可实现较大传动比的特性,先完成第一阶段的转速降低与扭矩放大,同时把输入轴的水平回转方向转换90度,适配输入动力与输出执行端垂直布局的设备安装需求;第二级采用圆柱斜齿轮啮合传动,

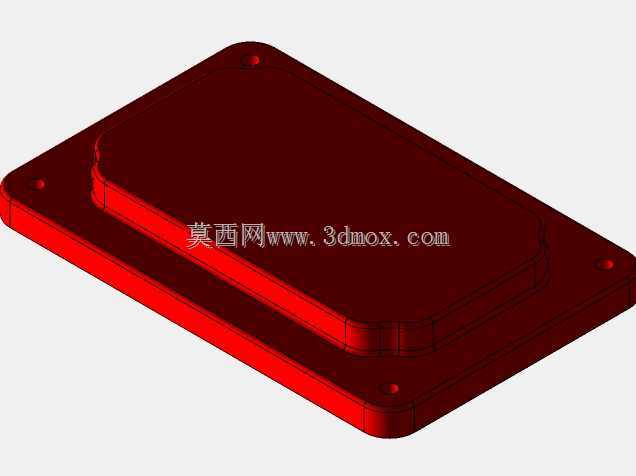

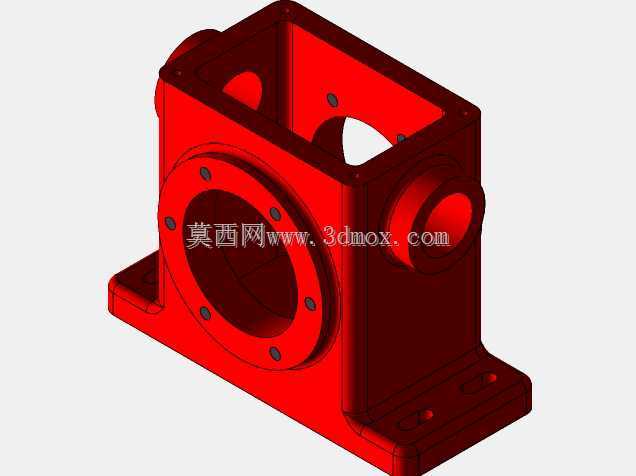

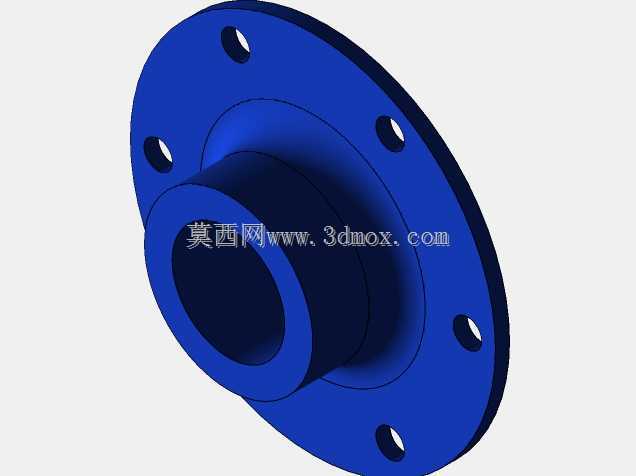

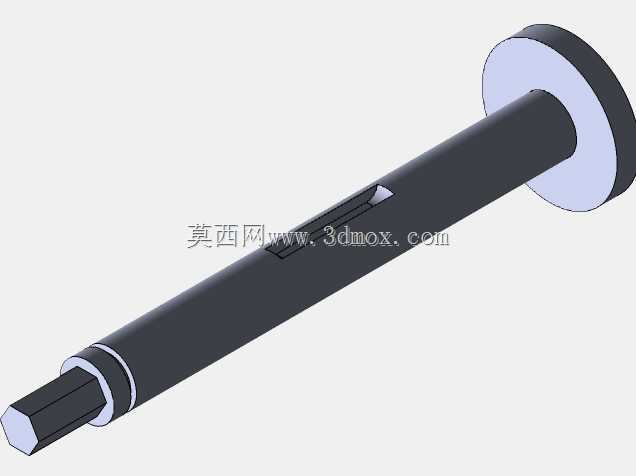

  斜齿轮相比直齿轮啮合重合度更高,传动过程中齿面接触更平缓,能有效降低高速级传递过来的振动与噪音,同时进一步匹配输出端需要的转速扭矩参数,两级传动的组合既兼顾了大传动比的需求,又避免了单级蜗杆传动效率偏低、发热量大的问题,在传动效率与结构紧凑度之间找到了平衡。箱体采用剖分式铸造结构,主体承力部分为一体式铸造成型的箱座,侧端设置可拆卸的轴承端盖,既方便内部蜗轮、蜗杆、齿轮轴、轴承等组件的装配与后期维护,端盖上预留的密封槽可以安装骨架油封,避免箱体内润滑脂泄漏,同时阻挡外部粉尘、切削液等杂质进入箱体内部磨损啮合齿面与轴承。输入轴与输出轴均采用阶梯轴设计,轴端加工为方头结构,方便与联轴器、带轮或者执行机构直接连接,

  省去额外加工键槽的配装工序,轴上对应轴承安装位、齿轮安装位都设置了轴肩定位,保证传动组件的轴向位置精度,避免运转过程中出现窜动影响啮合精度。安装边界方面,箱体底部设置带安装孔的一体式安装脚,两个安装脚的孔位间距经过标准化设计,能直接适配常规小型设备的安装台面预留孔位,不需要额外加工转接板;箱体整体外轮廓没有突出的尖锐结构,所有棱边都做了铸造圆角处理,既避免安装过程中划伤操作人员,也能减少铸造过程中的应力集中问题,提升箱体的结构强度。从实际使用的角度看,这套结构的润滑方式采用脂润滑即可满足常规工况需求,不需要额外设计复杂的油池润滑与油路结构,日常维护只需要定期通过端盖的注油孔补充润滑脂,维护成本很低;蜗杆采用硬齿面设计,

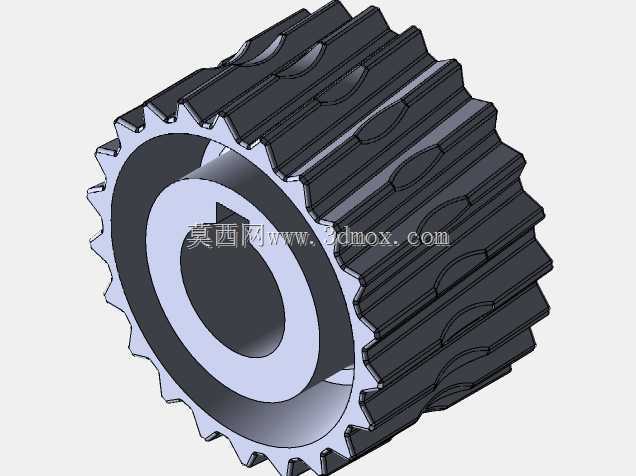

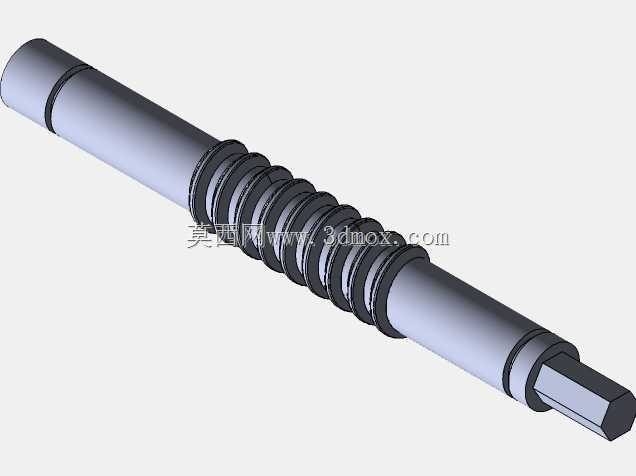

  蜗轮采用耐磨铜合金材质搭配,齿面经过跑合后啮合贴合度高,长期运转的磨损量控制在合理范围内,能保证较长的使用寿命。在进行三维建模过程中,所有啮合齿面都按照实际加工参数做了修形处理,没有出现干涉问题,轴承位、密封位的尺寸公差都按照机械设计手册的推荐值设定,装配关系完全符合实际装配逻辑,能直接用来做装配干涉检查、运动仿真验证,也能导出工程图用于生产加工参考,对于做小型设备传动选型的工程师来说,可以直接套用这套结构的安装尺寸与传动参数,根据自己的设备负载调整齿宽、模数等参数,缩短设计周期。
