折弯式金属安装固定支架结构设计

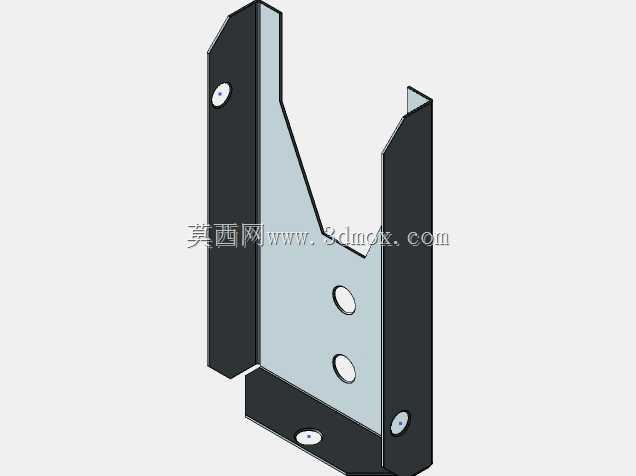

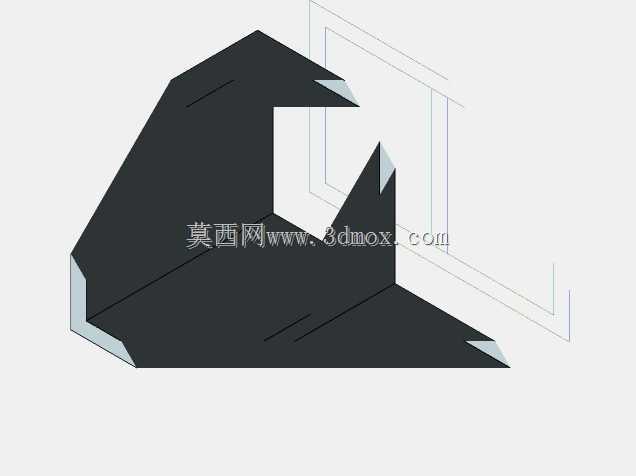

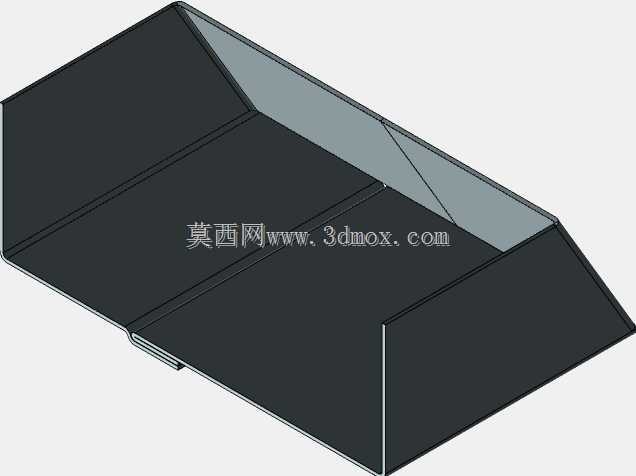

　　这款折弯成型的金属固定支架，在工业传感设备安装、轻型工装定位、柜体内部构件固定场景中应用十分广泛，日常做设备改造、小型检测工位搭建时，经常会用到这类成型支架来完成传感器、检测探头、小型限位组件的安装固定。从结构设计来看，整体采用薄板折弯工艺成型，主体通过两次垂直折弯形成三面围合的U型支撑结构，这种结构不需要额外焊接拼合，仅依靠板材自身折弯的刚性就能获得足够的支撑强度，同时能有效控制构件自重，减少安装位置的负载。支架的立板与底板上预留了多个圆形安装孔，孔位分布兼顾了不同安装方向的固定需求，垂直立面上的两个孔位用于固定待安装的功能组件，可适配不同安装孔距的小型检测元件，底部与侧部的孔位则用于将支架整体固定在安装基面，不管是在铝型材框架、

　　钢板机台还是木质安装面上，都能通过标准紧固件完成锁紧固定，不需要额外加工适配孔位。设计时特意将支架的其中一个侧边做了内收斜切处理，这个结构并非装饰性设计，实际使用中可以避让安装位置周边的走线、相邻构件的突出部分，避免安装时出现干涉，同时斜切边也能减少支架边缘的尖锐棱角，降低安装调试过程中划伤线缆或者操作人员的概率。从安装边界来看，支架整体的折弯高度控制在常规小型传感元件的安装需求范围内，不会因为支架过高导致元件安装后出现晃动，底板的宽度足够覆盖常规铝型材的槽宽，固定后不会出现侧翻偏移，所有安装孔的孔边距都预留了足够的紧固件安装空间，使用常规规格的螺栓、自攻螺丝都能顺利完成锁紧，不会出现孔位太靠近板材边缘导致锁紧时板材开裂变形的问题。

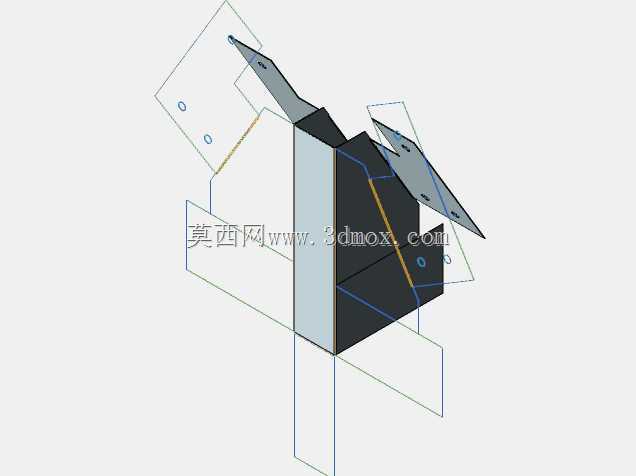

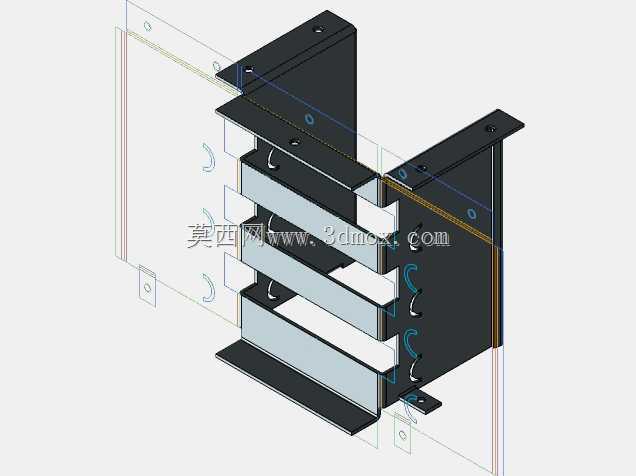

　　做这类薄板折弯支架的三维建模时，需要重点关注折弯内R角的取值，要匹配常规钣金折弯的工艺参数，避免设计出无法通过常规折弯工艺加工的锐角折边，同时所有安装孔的位置都要避开折弯线，防止折弯过程中孔位出现拉扯变形。另外支架的板材厚度选择也经过考量，既不会因为板材过薄导致支撑刚性不足，安装元件后出现形变偏移，影响检测或者定位精度，也不会因为板材过厚增加不必要的材料成本与整体重量，在满足支撑强度的前提下做到了轻量化设计。实际应用中，这类支架还可以根据具体的安装需求调整孔位位置、折弯高度，不需要大幅修改整体结构就能适配不同的安装场景，比如在自动化输送线的检测工位，这类支架可以直接固定在输送线的侧梁上，用来安装光电传感器检测物料到位情况；

　　在设备柜体内部，可以用来固定小型接线端子、信号转换模块；在小型实验工装搭建时，也可以作为简易的支撑座来固定检测探头。支架的三面围合结构还能对安装在内部的元件起到一定的防护作用，减少周边飞溅的切屑、灰尘直接撞击元件表面，一定程度上延长元件的使用寿命。建模过程中对板材的折弯止裂槽也做了对应处理，避免折弯位置出现应力集中导致板材开裂，所有外露的边缘都做了微小的倒角处理，去除冲压、剪切产生的毛刺，符合五金构件的通用加工要求。
