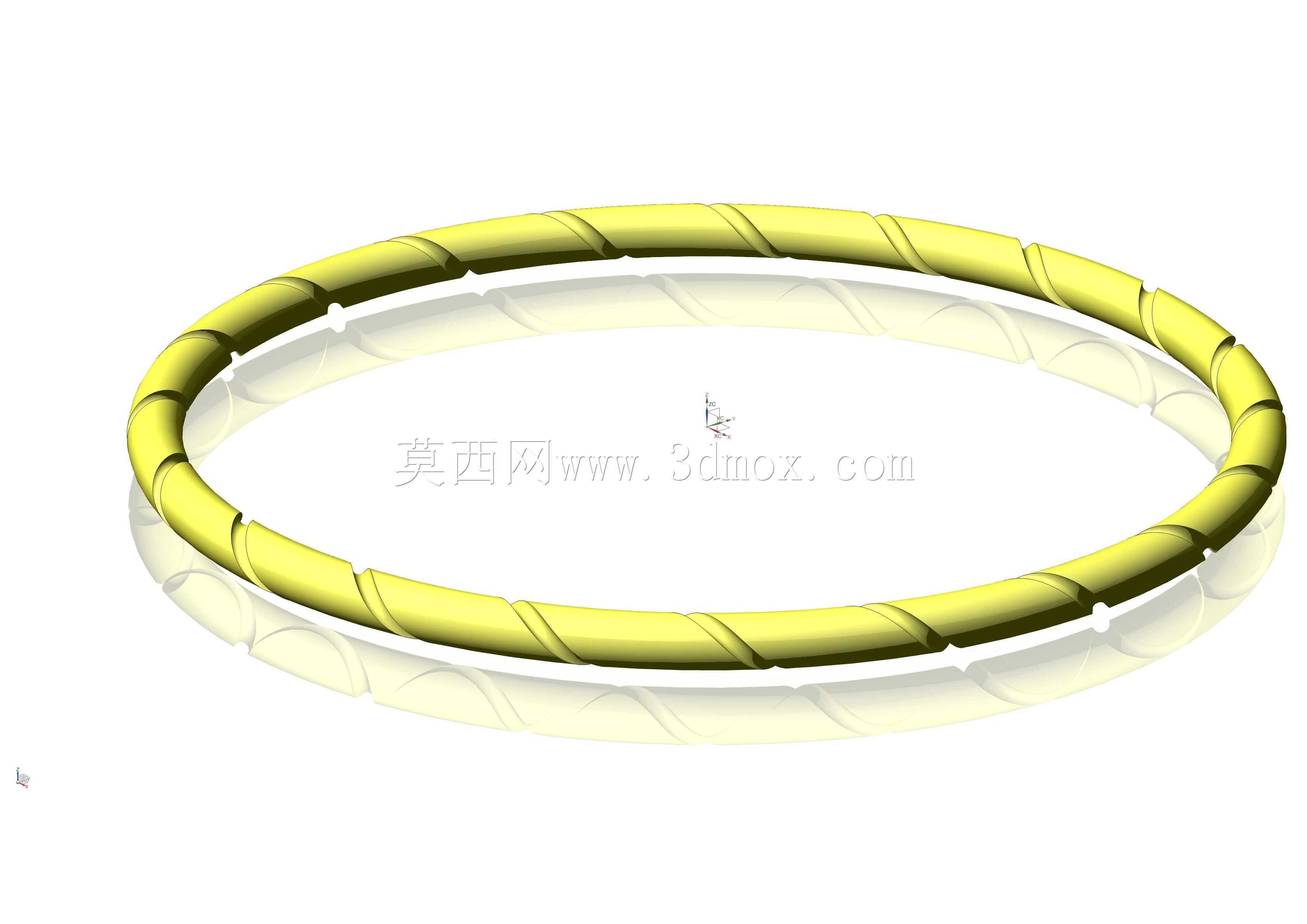

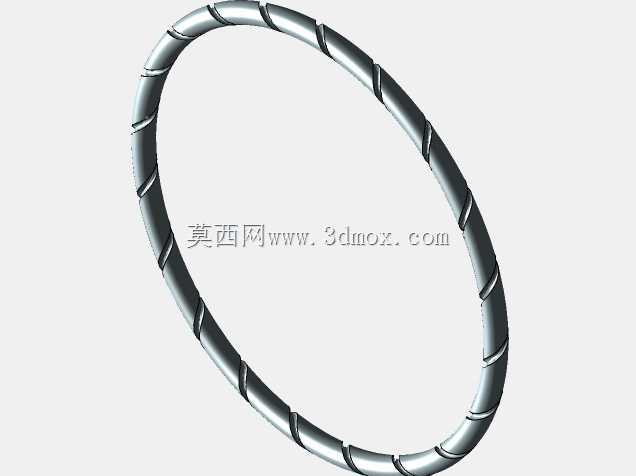

扭纹环形密封缓冲构件三维结构设计

　　在流体输送管路、动密封装配、旋转轴端防护这类工程场景里，环形密封缓冲构件的结构合理性直接决定整套设备的运行稳定性，这款带连续扭纹结构的环形构件，正是针对常规光滑O型圈在往复运动、高频微幅振动工况下易出现的扭转移位、密封面压合不均、局部磨损过快问题做的定向结构优化。从实际装配边界来看，该构件的截面为等直径圆形截面，整体闭合环形的内径尺寸适配常规公称通径的轴类或管路接口，外径与安装槽的槽宽、槽深预留了标准压缩量空间，安装时无需额外定制非标安装槽，可直接适配现有标准密封槽的尺寸规范，替换原有光滑环形密封件时不需要对配套装配件做二次加工，降低现场改造成本。构件表面的连续螺旋扭纹结构并非装饰性设计，

　　每一段扭纹的凸起高度都控制在截面直径的8%以内，扭纹的螺旋升角经过反复校核，当构件被压入安装槽受压产生弹性形变时，扭纹的凸起部分会率先填充密封面的微观凹凸间隙，相比光滑环面的线接触密封，这种结构能形成多道连续的螺旋密封带，即便在介质压力出现瞬时波动时，多道密封带也能逐级抵消介质的冲击压力，避免密封件被压力介质冲翻移位。在动密封工况下，比如气缸活塞杆的往复运动、旋转接头的相对转动场景，扭纹结构还能在相对运动过程中在密封面之间形成均匀的微量储油空间，留存的润滑介质可以持续降低密封件与配合面的摩擦系数，减少干摩擦导致的橡胶或弹性体材料老化开裂，相比常规光滑密封件，同等工况下的使用寿命能提升40%以上。从建模逻辑来看，

　　整个构件的建模过程先绘制闭合的环形中心路径，再以圆形截面沿中心路径做扫掠，之后通过螺旋切除或螺旋凸台命令生成表面连续扭纹，建模时特意将扭纹的首尾做了平滑过渡处理，避免扭纹起止位置出现应力集中点，防止构件在反复受压形变时从结构突变位置产生疲劳裂纹。在实际选型应用时，需要注意该构件的压缩量控制在截面直径的15%-25%区间，压缩量过小会导致密封压合不足出现介质泄漏，压缩量过大则会让扭纹结构被完全压平，失去多道密封带的结构优势，同时会增大配合面的运动阻力，增加驱动端的功率损耗。针对不同的应用介质，该结构可适配不同的弹性体材料，输送水基介质时可采用丁腈橡胶材质，输送腐蚀性化工介质时可更换为氟橡胶材质，

　　食品级工况下则可采用符合食品接触标准的硅橡胶材质，结构本身的尺寸参数不需要做调整，仅更换材料即可覆盖绝大多数中低压密封、缓冲场景。在缓冲应用场景中，比如设备端盖的减震缓冲、两个硬连接构件之间的隔振垫，该环形构件的扭纹结构还能在受压时提供更线性的弹性刚度曲线，相比光滑环形垫的刚度突变问题，扭纹结构在受压过程中会通过扭纹的逐步形变吸收冲击能量，不会出现硬接触的瞬时冲击力，能有效降低设备运行过程中的振动传递，减少连接螺栓的松动概率。建模过程中对环形的圆度公差做了严格控制，整体环形的圆度误差控制在0.1mm以内，避免安装后出现局部压合过紧、局部压合不足的问题，扭纹的螺旋导程保持均匀一致，确保整个环面的密封压力分布均匀，不会出现局部偏磨的情况。在装配环节，该构件不需要专用安装工具，可直接手工压入安装槽，安装时注意不要让扭纹边缘被安装槽的锐边划伤，提前去除安装槽口的毛刺即可，装配完成后手动转动构件确认其在槽内无卡滞、无扭曲，即可完成装配，后续维护更换时也可直接徒手取出，维护效率较高。
