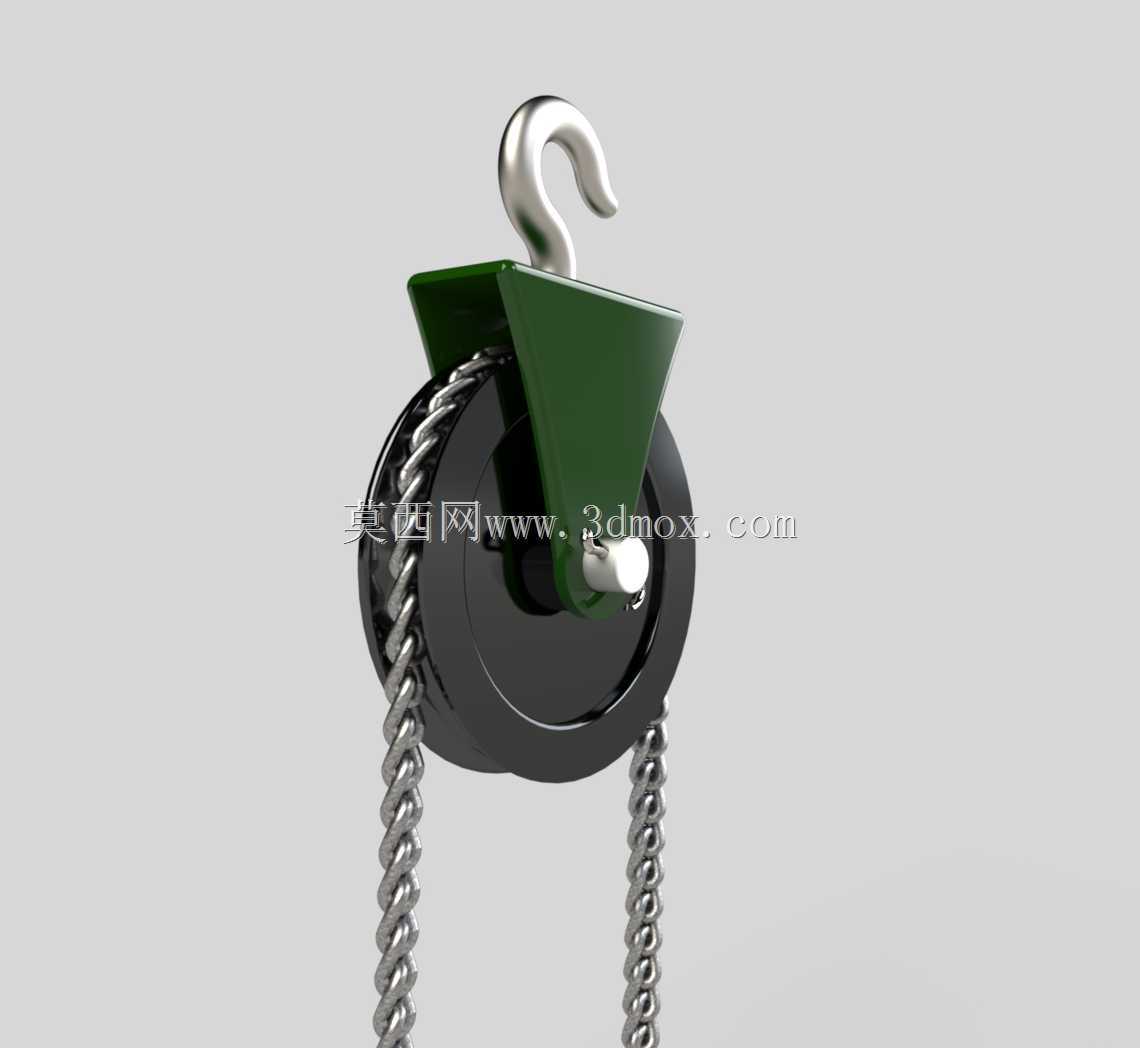

带吊钩链条式起重滑轮结构设计

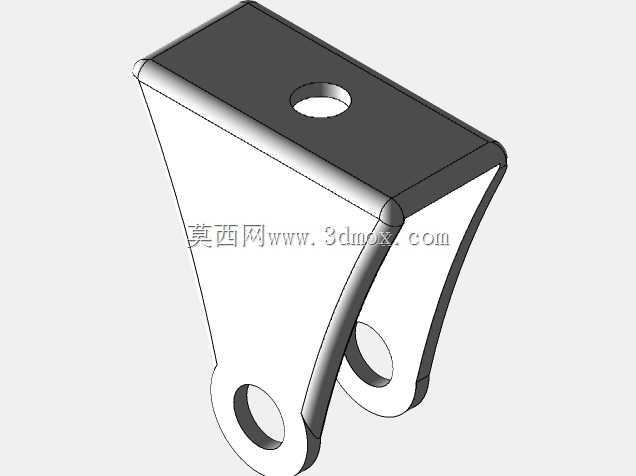

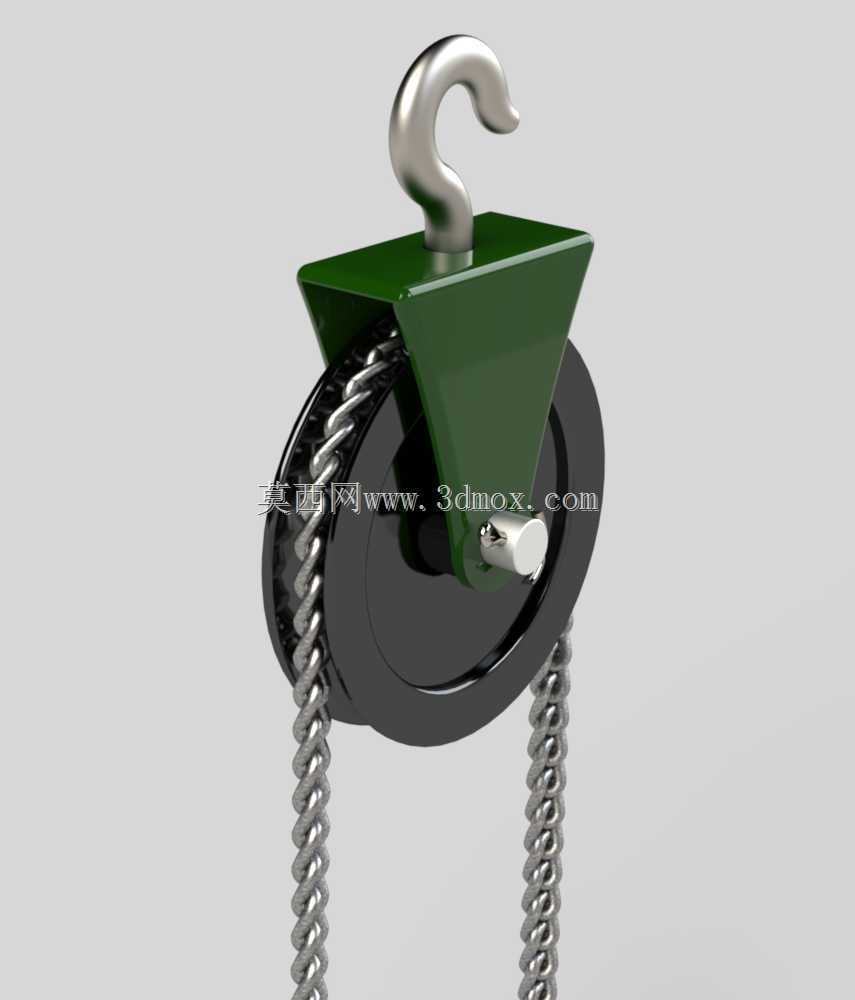

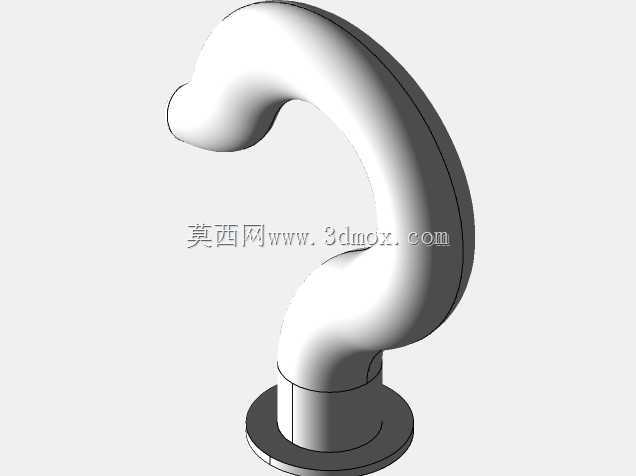

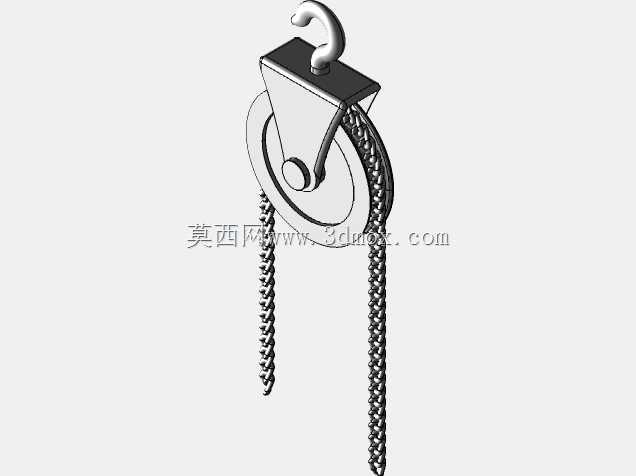

　　在车间小件物料转运、户外轻型设备吊装、仓储零散货品移位这类作业场景里，这类带吊钩的链条滑轮是出现频率极高的配套吊具，和常规钢丝绳滑轮不同，它适配环链电动葫芦或者手动链条牵引的作业工况，不会出现钢丝绳跳槽、打滑的问题，尤其适合垂直起吊行程固定、起吊重量在额定载荷范围内的作业需求。从结构设计逻辑来看，上部的吊钩采用了带防脱卡槽的锻造钩体结构，钩身的弧度经过受力校核，起吊时载荷能顺着钩身曲面均匀传递到下方的滑轮支架上，不会出现应力集中在钩尖位置的情况，吊钩和上部支架的连接位置预留了转动间隙，起吊过程中吊件发生转动时，钩体可以跟着同步回转，不会拧扭下方的承重链条，避免链条出现打结、卡滞的问题。中间的滑轮支架采用了上窄下宽的梯形罩壳结构，

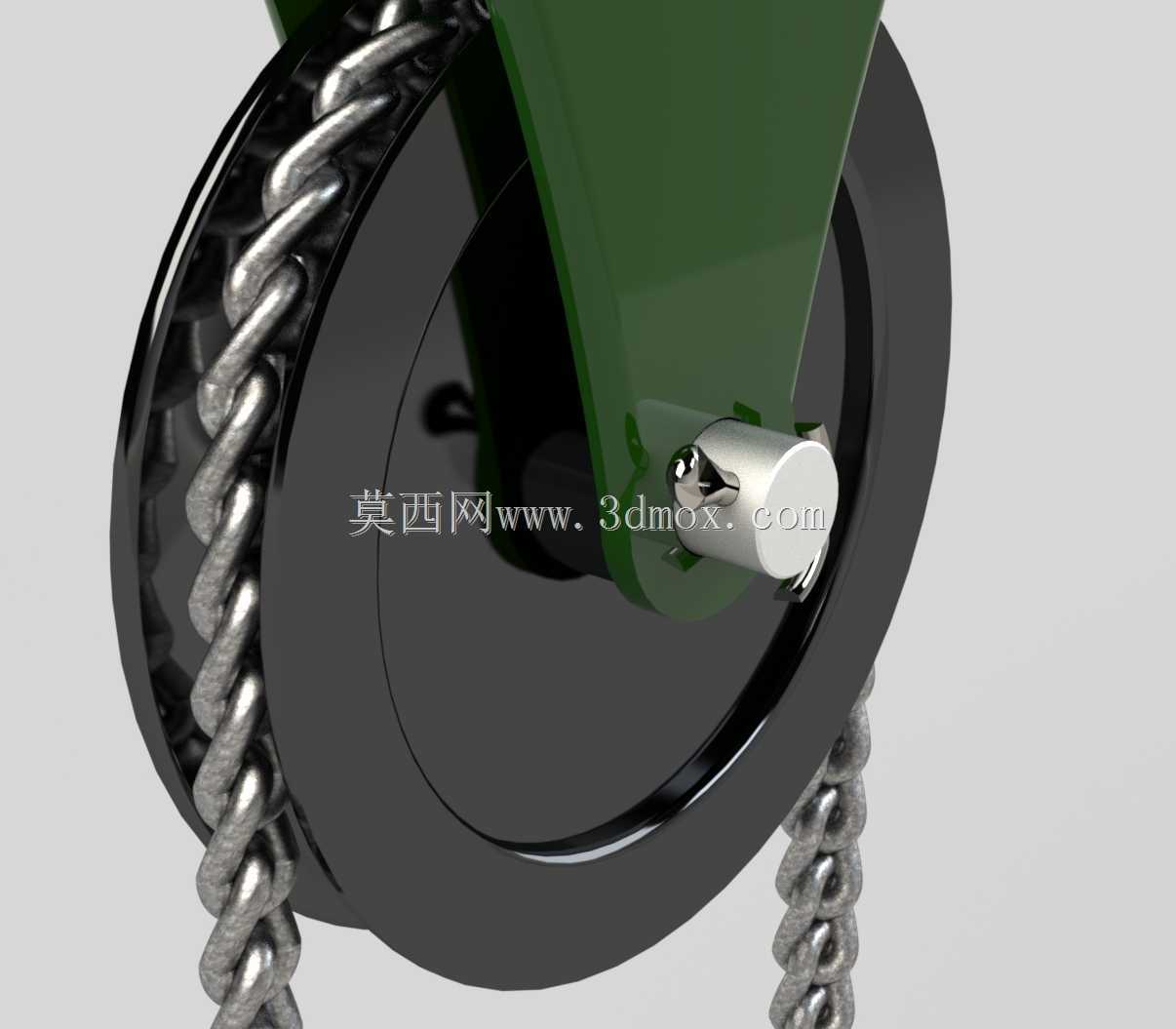

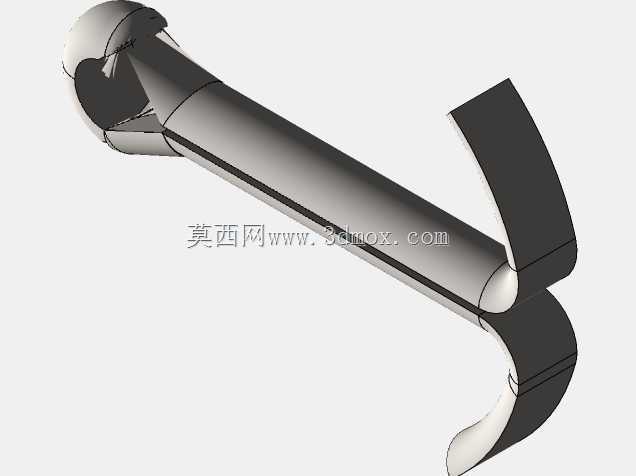

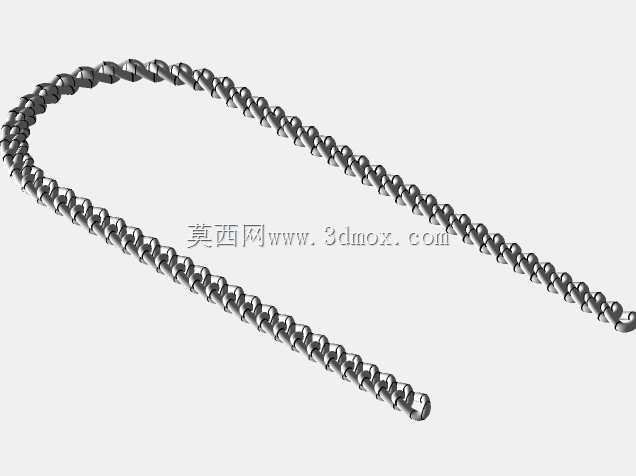

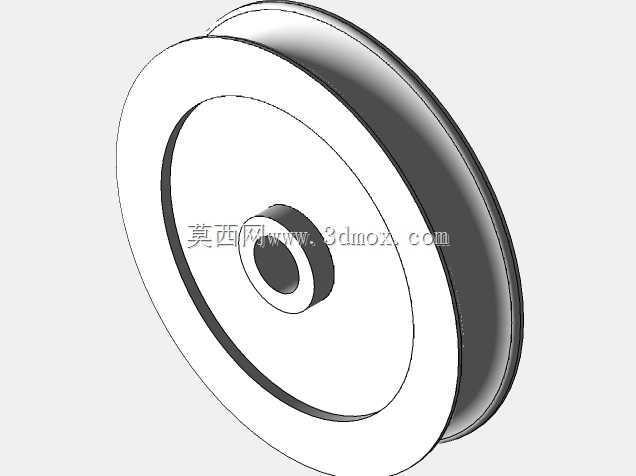

　　罩壳内侧刚好贴合滑轮轮缘的外侧轮廓，两侧的间隙控制在链条直径的十分之一以内，既不会因为间隙过大导致链条从轮槽里脱出，也不会因为间隙过小摩擦链条侧面造成额外磨损，罩壳下部的开口刚好对准链条进出的方向，链条在升降过程中可以顺着轮槽平滑切入切出，不会出现卡链、跳齿的问题。滑轮本体的轮槽是专门适配配套焊接环链的轮廓设计，槽底的弧度和链环的外圆弧完全贴合，每一个链环进入轮槽时都能和槽壁充分接触，载荷可以均匀分布在接触的链环上，不会出现单个链环局部受力过大的情况，滑轮中心的销轴采用了台阶式定位结构，销轴一端带限位轴肩，另一端用开口销锁定，装配时不需要额外焊接或者过盈压装，现场维护更换滑轮时只需要敲出开口销就能抽出销轴，拆装效率很高。

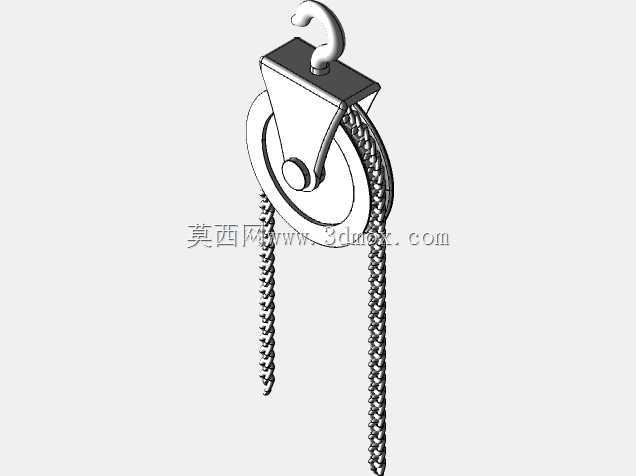

　　从安装边界来看，上部吊钩的开口尺寸适配常规起重设备的吊耳、横梁挂点，不需要额外加工过渡连接件，直接挂装就能使用，滑轮的整体外径根据配套链条的规格匹配，轮槽的深度大于链环直径的三分之一，即使起吊过程中出现轻微的链条晃动，链环也不会从轮槽里脱出。实际使用时，这类滑轮不需要额外的润滑注油点，销轴位置自带自润滑衬套，日常只需要定期清理轮槽里积存的铁屑、灰尘就能维持正常运转，在一些有轻度粉尘、少量油污的车间环境里也能稳定工作，不会因为杂物进入轮槽就出现卡滞。和同规格的钢丝绳滑轮相比，它的整体结构更紧凑，横向占用空间更小，在一些吊装空间狭窄、起吊点周围有设备遮挡的场景里，不会因为滑轮体积过大碰到周边的设备或者构件，链条和轮槽的啮合是刚性接触，

　　起吊过程中不会出现钢丝绳那种弹性伸长的问题，起吊定位的精度更高，适合需要精准对位的小件吊装作业。设计时还特意在罩壳的两侧做了加厚的加强筋，从吊钩连接位置一直延伸到销轴安装座，整个罩壳的受力路径是连续的，起吊时的载荷从吊钩传入后，顺着加强筋分散到两侧的销轴支撑位，不会出现罩壳局部变形的问题，即使出现瞬时的过载冲击，加强筋也能先吸收一部分冲击载荷，避免支架直接开裂。下部的链条垂向通道做了圆弧过渡，链条从滑轮出来后垂直向下的过程中不会和罩壳下边缘发生摩擦，长时间使用也不会磨坏链环表面的防锈层，适配的链条规格覆盖了轻型起重常用的几个等级，不管是手动葫芦配套还是小型电动环链葫芦配套，只要链条节距和轮槽匹配就能直接替换使用，不需要改动原有葫芦的其他结构。
