公交站出入口三辊旋转闸机结构设计

　　这款三辊旋转闸机的结构设计，首先锚定公共交通场站的高频通行场景做适配，日常应用中覆盖公交首末站出入口、快速公交站台检票区、场站员工通道等核心点位，核心作用是对进出人员做有序通行管控，配合票务核验、身份校验模块实现单次单人通行的管控逻辑，避免无权限人员闯入，同时在大客流时段能稳定维持通行秩序，不会出现短时间内设备卡滞导致的通道拥堵。

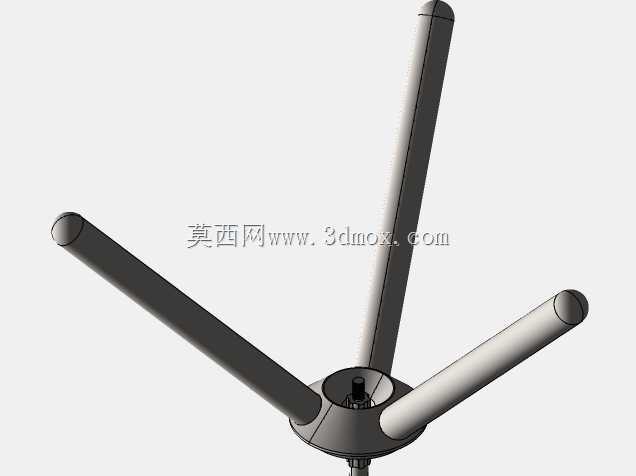

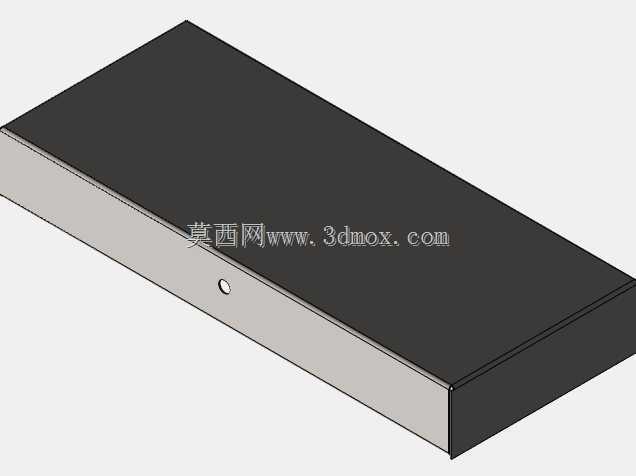

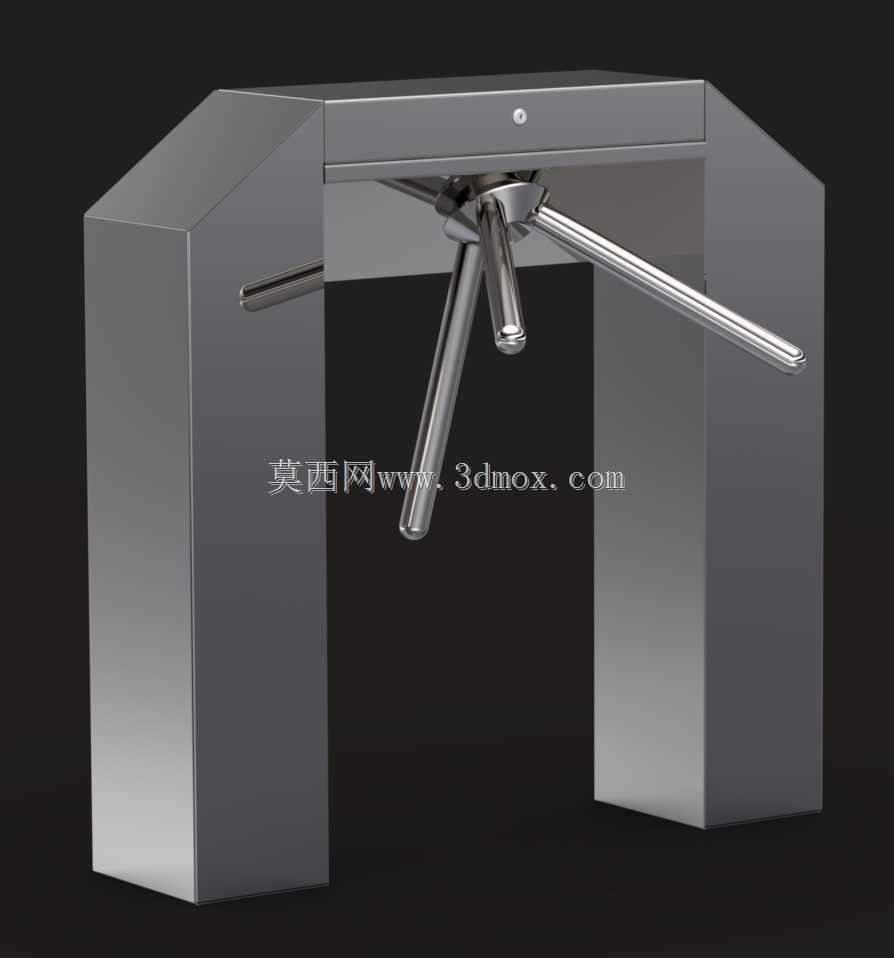

　　从功能特性层面看，三辊式的闸杆结构做了等角度120度分布设计，每根闸杆采用抛光不锈钢圆管加工，表面做拉丝钝化处理，既保证长期户外使用的抗锈蚀能力，也避免杆体边缘存在锐边磕碰通行人员。闸机的机芯传动部分采用棘轮棘爪配合阻尼结构，单次通行授权后闸杆仅能沿通行方向旋转120度，自动锁止等待下一次授权，反向旋转会被机械结构直接锁死，不需要额外的电控锁止结构做冗余防护，即使电控系统临时断电，也能通过机械结构维持单向管控逻辑，不会出现人员随意逆行的情况。闸机顶部的横梁内部预留了足够的电控安装空间，可以根据场站需求加装IC卡读卡器、二维码扫描模块、人脸识别终端等不同的核验设备，不需要额外在闸机外部做支架打孔，所有走线都从两侧立式箱体的内部空腔排布，外部看不到明线，避免户外使用时线路被雨水侵蚀或者被人为破坏。

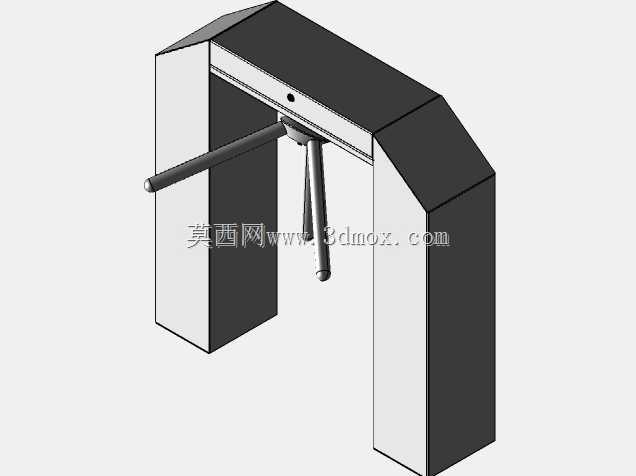

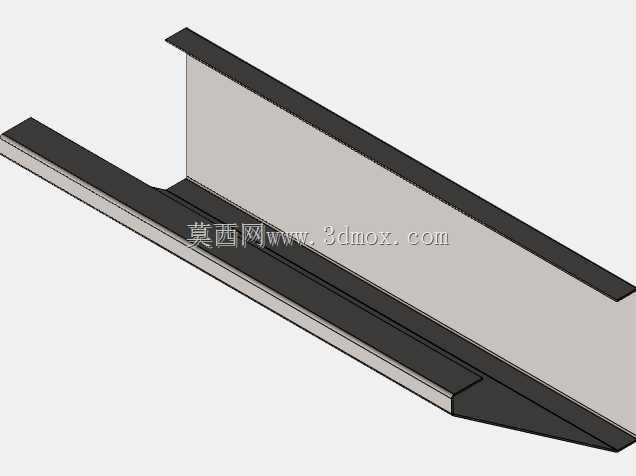

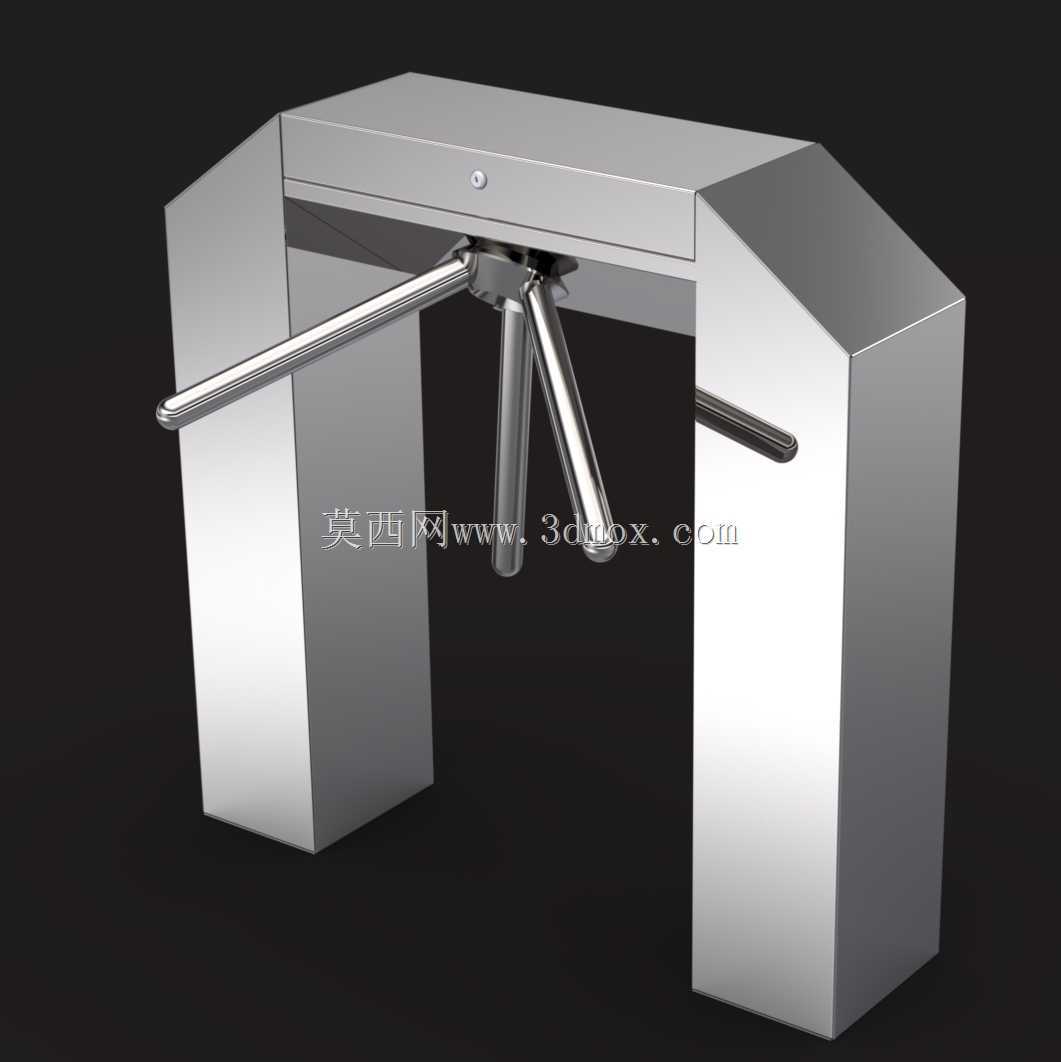

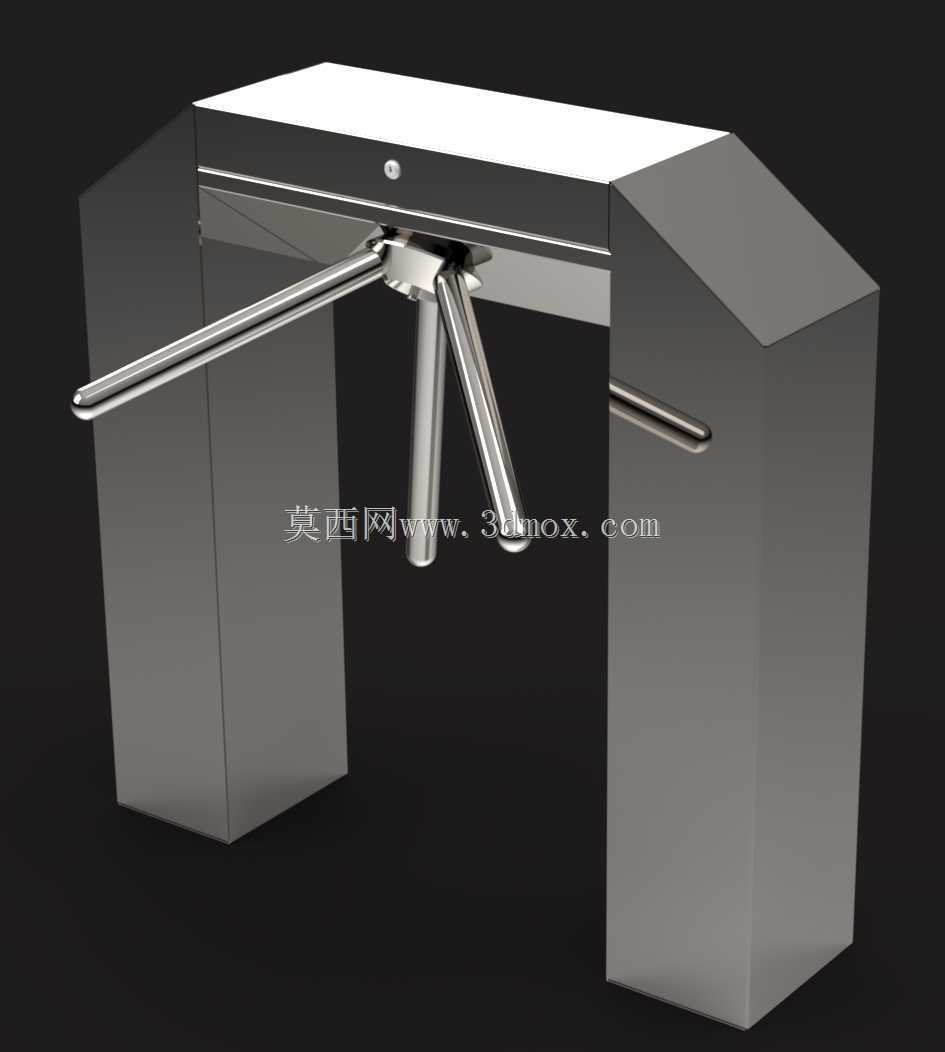

　　设计过程中优先考虑了户外场站的安装边界，两侧立式箱体采用304不锈钢板材折弯焊接成型，板材厚度不低于1.5mm，箱体底部做了加宽的安装法兰，每个法兰预留4个M12的膨胀螺栓安装孔，安装时直接在硬化混凝土地面打孔固定即可，不需要额外做混凝土基座预埋，适配大部分已建成公交场站的地面条件，不会对现有场站地面造成大面积破坏。整体设备的通行宽度控制在550mm，刚好满足单人携带随身背包通行的空间需求，同时完全杜绝电动车、自行车等非人行工具强行闯卡的可能，设备整体高度控制在980mm，闸杆的旋转中心距离地面高度为850mm，符合成年人通行时的手部自然摆动高度，不会出现闸杆磕碰行人腰部或者手臂的情况。

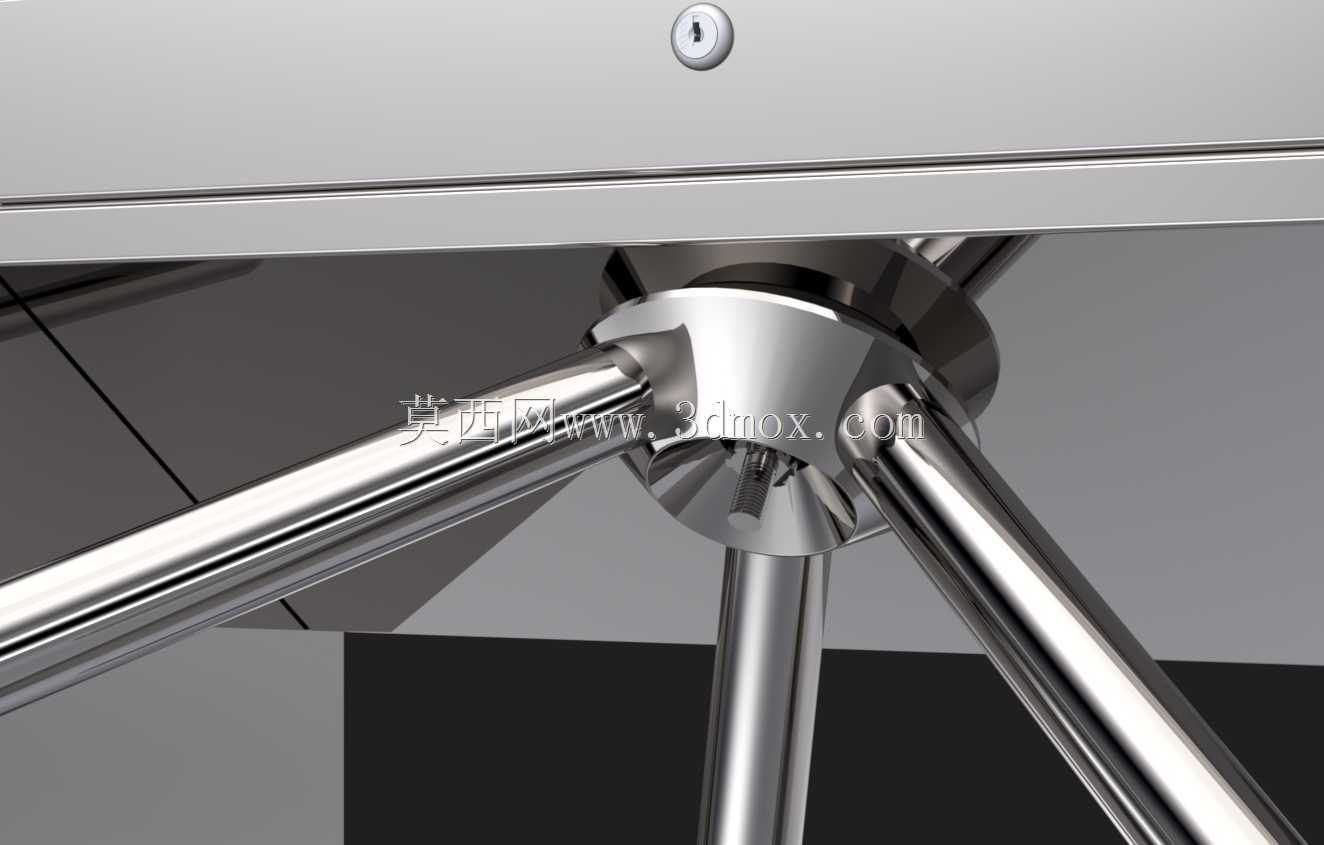

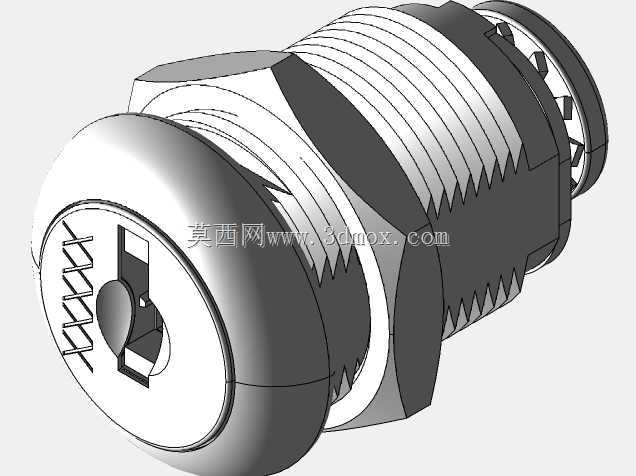

　　结构细节上，闸杆和机芯的连接部分采用快拆式锁止结构，当出现闸杆被外力撞击变形的情况时，运维人员不需要拆解整个机芯，只需要按压锁止销就能快速更换单根闸杆，大幅降低户外运维的时间成本。两侧箱体的检修门采用隐藏式铰链搭配三角锁，只有运维人员使用专用钥匙才能打开，日常使用时检修门和箱体表面齐平，没有突出的结构件，避免通行人员被突出物刮蹭。闸机的旋转阻尼做了多档位可调设计，针对大客流的公交场站可以将阻尼调至偏低档位，提升通行速度，针对需要严格管控的内部员工通道，可以适当调高阻尼，避免闸杆旋转过快夹伤通行人员。

　　从安装适配的角度看，这款闸机的单台设备安装占地长度为1200mm，宽度为280mm，多台并排安装时相邻设备之间只需要预留20mm的安装间隙即可，不需要额外留检修空隙，所有检修操作都可以从单台设备的正面检修门完成，非常适合公交场站通道宽度有限的安装场景。设备底部预留了强弱电分离的走线孔，强电供电线路和弱电信号线路从不同的孔位进入箱体，避免强电对核验设备的信号造成干扰，同时走线孔位置配备了橡胶护圈，避免线路穿入时被板材锐边割破绝缘层。闸机的顶部平面做了微小的向后倾斜角度，户外雨天使用时雨水会顺着倾斜面流向设备后侧，不会在顶部积水流向正面的核验模块区域，提升户外使用的可靠性。
