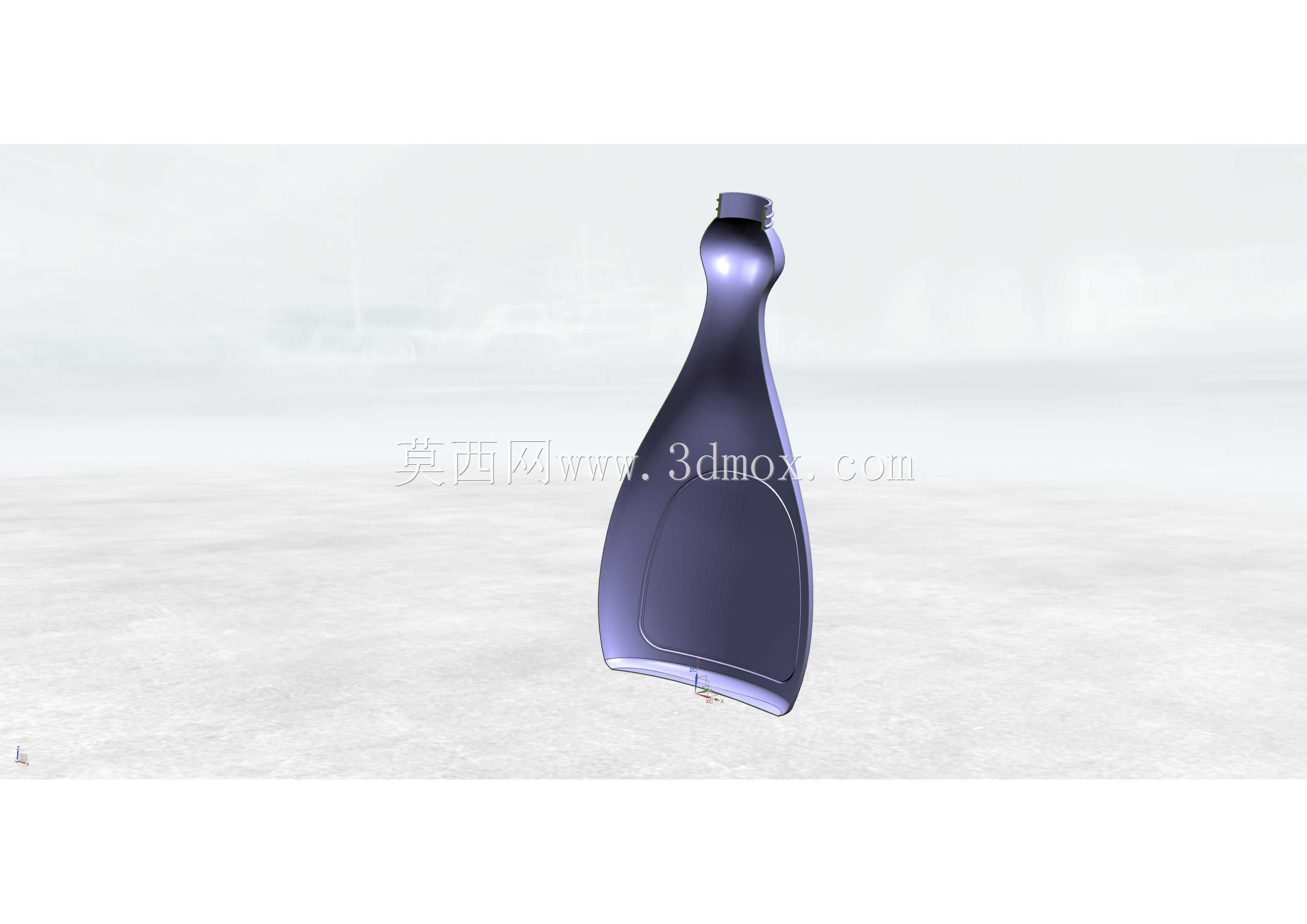

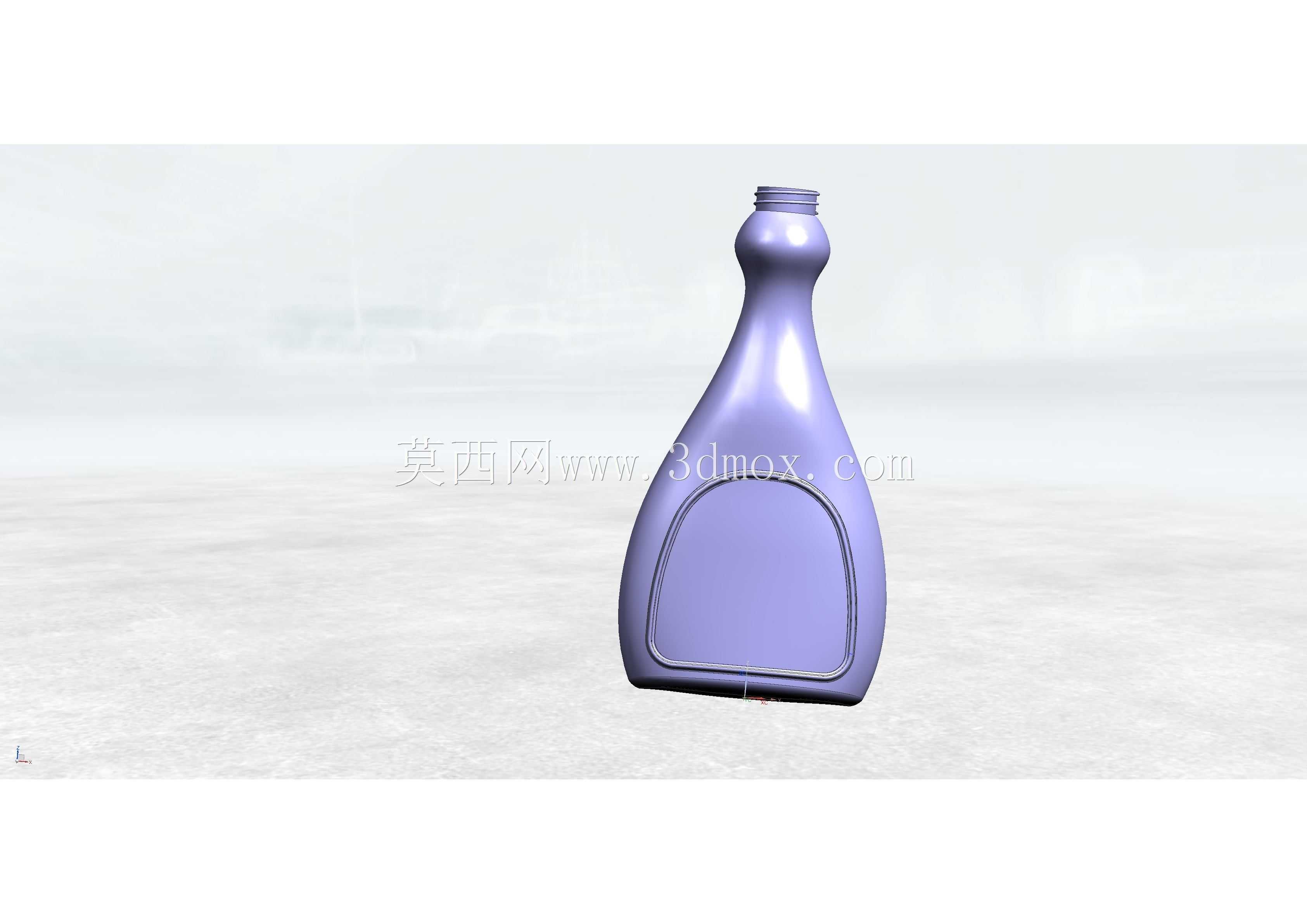

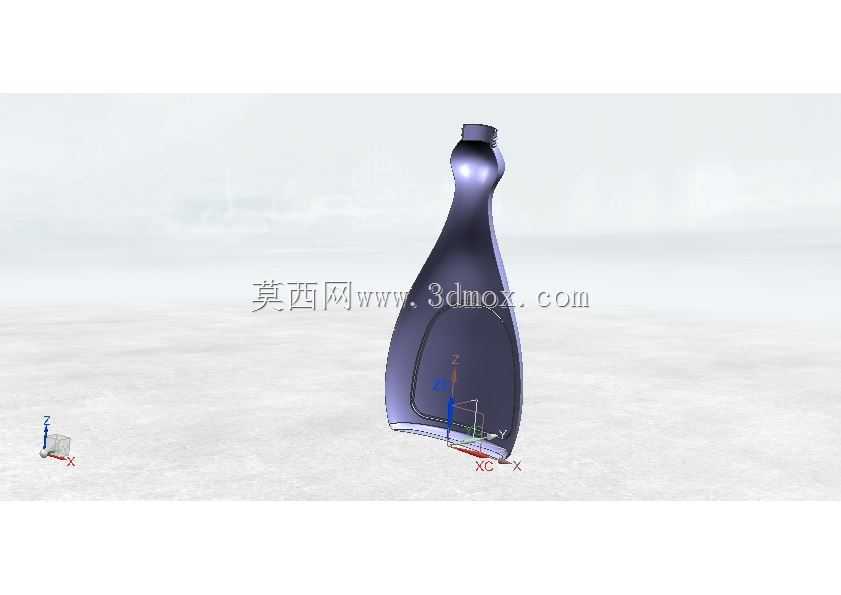

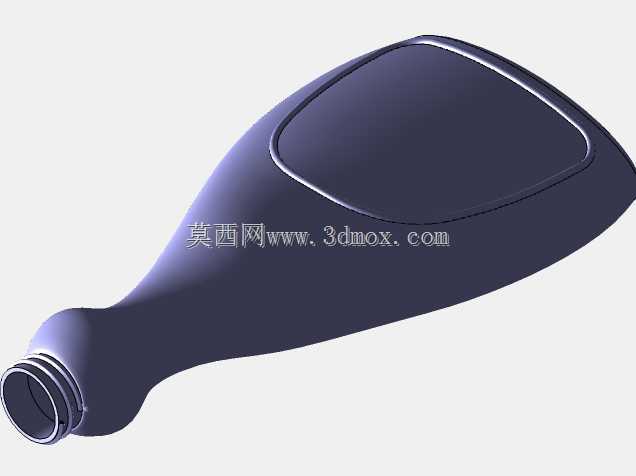

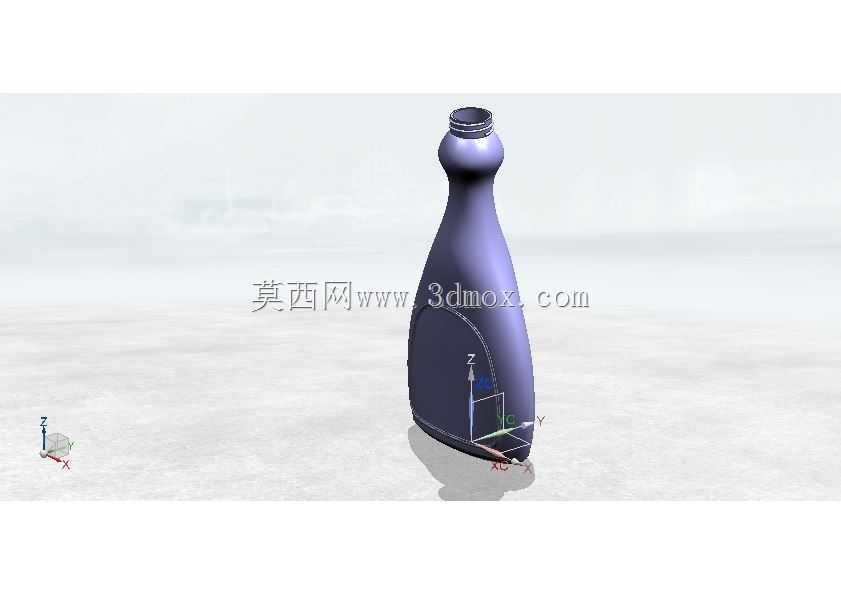

曲面流线型日化包装塑料瓶结构设计

　　这款塑料瓶的三维结构设计，核心围绕日化类液态内容物的盛装与使用场景展开，日常洗护、清洁类液态产品的包装是其核心应用领域，这类场景对容器的握持手感、内容物倾倒流畅度、摆放稳定性都有明确的工程要求，设计过程中没有采用常规直筒瓶身的简化方案，而是针对人手握持的受力区域做了曲面收腰处理，瓶身中段的弧面曲率完全贴合成年人手掌自然弯曲的形态，单手握持时手指与瓶身的接触面积比直筒结构提升近四成，长时间握持倾倒内容物时不易打滑，也能减少手部受力集中带来的酸胀感。

　　从结构细节来看，瓶口采用标准螺纹衔接结构，螺纹的牙距、牙高都匹配市面通用的旋盖尺寸，不需要单独开制配套瓶盖模具，能直接适配现有供应链的标准化瓶盖配件，大幅降低后续量产的配套成本；瓶口的密封端面做了0.3mm的凸台设计，瓶盖旋紧后凸台会与瓶盖内的密封垫片紧密贴合，即使瓶内盛装低粘度的液态内容物，倒置或者运输过程中出现晃动也不会发生渗漏。瓶身底部做了内凹的球面支撑结构，支撑环的宽度控制在5mm，放置在水平台面时的接触压强分布均匀，不会因为瓶内盛装内容物的重量变化出现底部塌陷，即使装满密度1.2g/cm³的液态内容物，长期放置也不会出现瓶底变形导致的摆放歪斜问题。

　　设计过程中对瓶身的壁厚做了差异化分配，瓶口螺纹区域因为要承受瓶盖旋紧的扭矩，壁厚设置为2.2mm，避免旋盖时出现螺纹开裂的问题；瓶身主体区域壁厚控制在1.2mm，既保证吹塑成型时的料流填充顺畅，也能控制整体的材料用量，降低单件产品的原料成本；瓶底支撑区域因为要承受整瓶的重量与放置时的冲击，壁厚设置为1.8mm，跌落测试时从1.2米高度自由落体到硬质水泥地面，瓶底也不会出现开裂漏液的问题。瓶身的曲面过渡全部采用G2连续的曲率衔接，没有尖锐的棱角转折，吹塑成型时料流在模具型腔内的流动不会出现滞流区，成型后的瓶身表面不会出现熔接痕、厚薄不均的成型缺陷，后续做表面印刷、贴标处理时，标签能完全贴合瓶身曲面，不会出现翘边、气泡的问题。

　　从安装与适配边界来看，这款瓶体的最大外径为78mm，整体高度为245mm，能适配市面常规的自动灌装生产线的卡瓶工位，不需要对现有灌装设备的卡位、导瓶结构做额外调整，可直接接入现有量产线完成灌装、旋盖、贴标的全流程生产；瓶身的重心设计在整体高度的三分之一偏下位置，即使瓶内内容物剩余量不足十分之一，放置在倾斜15度的台面上也不会出现倾倒，在浴室、洗手台这类容易有积水、台面存在一定倾斜度的使用场景下，能有效避免瓶身倾倒导致的内容物泄漏。针对运输堆叠的需求，瓶肩位置做了15度的导向斜面，上层包装箱堆叠时，下层瓶体的肩部能与上层包装箱的内凹卡位精准契合，堆叠高度达到8层时也不会出现瓶身受压变形的问题，能满足长途公路运输的堆叠强度要求。

　　在细节结构的处理上，瓶身靠近瓶口的位置做了一圈0.5mm的限位凸环，旋盖时瓶盖旋到凸环位置就会到达行程终点，既能保证每次旋盖的密封压力一致，也能避免旋盖过度导致的螺纹滑牙问题；瓶身内壁做了镜面抛光处理，内容物倾倒时不会在瓶壁残留过多挂壁液体，能提升用户使用时的内容物利用率，减少不必要的残留浪费。整个瓶体的曲面拆分全部采用可制造性的建模逻辑，所有曲面的拔模角度都控制在3度以上，吹塑模具开模时不会出现倒扣拉伤的问题，模具加工时可以直接采用三轴铣削完成型腔加工，不需要额外的电极拆分工序，能缩短模具的制造周期，降低模具开发的综合成本。
