小直径半圆管专用切割工装结构设计

　　在仪表管路、小直径金属型材加工以及薄壁管件二次成型场景中，常规切管设备往往难以兼顾切口质量、装夹效率与进给稳定性，尤其针对半圆管这类截面非封闭、刚性偏弱的型材，通用锯切方案容易出现管口变形、切面偏斜、夹持打滑等问题。这套切割工装围绕小直径半圆管的定长切断需求搭建，将动力切割单元、直线导向单元、工件定位单元与安装基板整合为一体，整体结构紧凑，可直接固定于工作台面或嵌入小型产线工位使用。

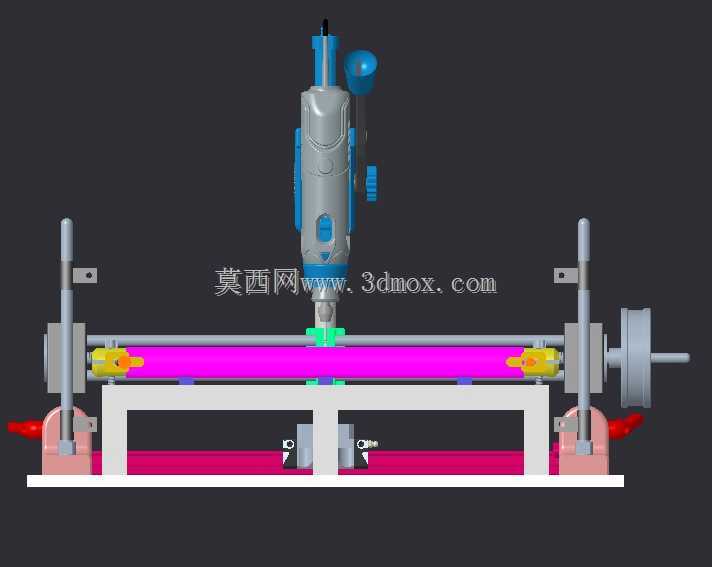

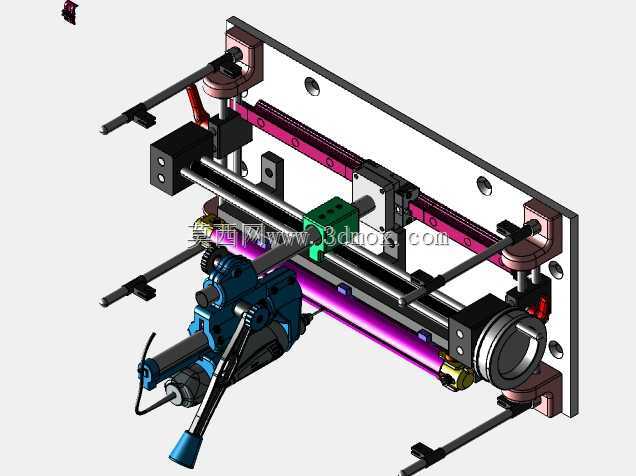

　　从布局上看，基板作为整套机构的安装基准，承担各部件的位置约束与受力传递。基板上预留多组安装孔位，既用于导轨支座、驱动组件和切割头的定位，也为整机在台架上的螺栓固定提供边界。两根平行光轴构成主要进给导向路径，配合滑动座约束切割单元的运动方向，保证切割过程中刀具进给轨迹与管材轴线保持稳定的垂直关系，降低切面倾斜风险。侧方的线性传动件用于控制进给行程，运动阻力小，定位重复性较好，能够适配小批量多规格管件的频繁换产。

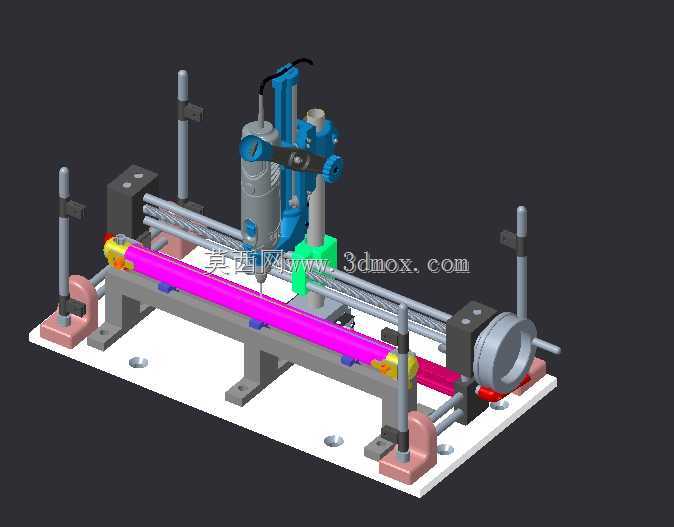

　　切割执行部分采用手持动力工具集成方案，通过专用夹持座将其固定在滑动托架上，避免手持作业带来的抖动。托架与导向部件之间设置连接块和锁紧结构，装配时可调整刀具伸出量与切割高度，使锯片或磨切轮的切入位置对准半圆管的待切区域。针对半圆管开口截面易受压变形的特点，工装在管材通过区域设置了支撑与限位结构，使工件在切割点附近获得连续承托，减少薄壁材料在切削力作用下的塌陷。两侧延伸的定位件可辅助管材送进，便于操作者按刻度或挡块完成定长上料。

　　该机构的设计思路并非追求高速大批量切管，而是面向维修车间、实验室管路预制、小型五金加工等场景，以较低成本实现稳定、重复的小截面管材切断。整体外形呈卧式长条形布局，安装边界以基板轮廓为基准，周边需预留手动操作与管件送进空间；进给方向的行程由导轨长度和滑动座极限位置决定，设计时已避免运动件与基板固定螺栓发生干涉。各支座采用螺栓连接，便于拆解维护，导向轴、传动件和夹持块均可单独更换。

　　在实际建模与结构评审中，需要重点关注切割力传递路径：刀具受到的径向阻力经夹持座传至滑动座，再由平行光轴承受，因此支座与基板的结合面必须保证足够的接触刚度。半圆管支撑块的型面应与管材外径匹配，过松会导致定位偏差，过紧则造成装夹困难。进给手柄或驱动端的位置设置在操作者易触及区域，可在不触碰旋转刀具的前提下完成推进与退回。对于需要改造为半自动进给的工况，该基板布局也预留了加装小型驱动元件的空间，只需在滑动座与固定端之间增加动力源并调整限位，即可扩展为机动进给方案。
