电气柜安装用C型镀锌导轨结构设计

　　在低压电气成套设备的装配环节，导轨是承载各类模块化电气元件的核心基础安装件，从终端配电箱的微型断路器、漏电保护器，到PLC控制柜内的接线端子、继电器、信号隔离模块，几乎所有符合DIN标准安装规范的电气元件，都需要依托这类导轨完成快速卡装固定，替代传统螺丝逐个固定的繁琐工序，大幅提升柜内装配的作业效率，同时也方便后期运维过程中元件的更换与回路调整。这款C型安装导轨采用冷轧钢板辊压成型工艺加工，截面为标准的对称C型结构，两侧翻边的圆弧过渡尺寸严格匹配电气元件底部的卡扣公差，确保元件卡入后既不会出现松脱晃动，也不会因为卡扣过紧导致拆装时出现卡滞甚至元件外壳破损的问题。

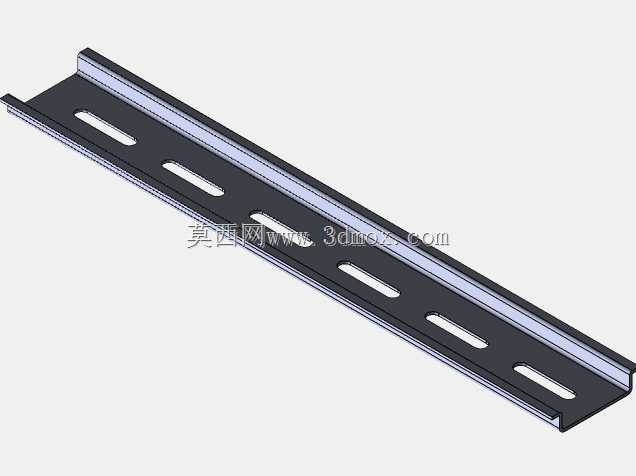

　　导轨本体上沿长度方向等距冲压的长圆形安装孔，是设计时特意做的公差适配结构，现场安装时如果柜体安装梁上的预钻孔位存在小范围的位置偏差，不需要重新钻孔攻丝，直接通过长圆孔的余量调整安装位置即可，适配不同厂家柜体的安装孔位公差，降低现场装配的返工率。从安装边界来看，这类导轨的常规供货长度为1米或2米，现场装配时可以根据柜内安装空间的实际宽度，用角磨机或者专用导轨切割器随意裁切长度，不需要额外做端面处理，裁切后的断面毛刺轻微打磨后就不会划伤线缆或者作业人员手部。导轨的截面高度和宽度完全符合通用DIN安装规范，不管是进口品牌还是国产品牌的标准卡装式电气元件，都可以直接卡装在这款导轨上，不存在适配性问题。

　　设计这款导轨的三维模型时，重点还原了辊压成型后的截面细节，包括两侧翻边的折弯圆角、安装孔的冲压沉边、板材的实际厚度，建模时没有做简化处理，确保结构工程师在做柜内布局装配仿真时，可以直接调用这个模型完成元件排布、安装干涉检查，提前预判导轨长度是否合适、元件排布后是否会与柜内的线槽、线缆走线空间产生冲突，避免实际装配时才发现尺寸问题导致的物料浪费。在实际工程应用中，这类导轨除了常规的低压电气柜安装场景，还可以用在自动化设备的阀岛安装、传感器接线端子排的固定、设备操作面板上的按钮模块安装等场景，只要是需要模块化快速拆装的元件固定场景，都可以通过搭配不同长度的该款导轨实现快速装配。

　　导轨表面采用镀锌钝化处理，具备基础的防锈抗氧化能力，适合在常规室内工业环境下使用，即使是在湿度稍高的车间环境，也不会轻易出现锈蚀影响安装强度的问题。建模过程中特意保留了导轨的折弯应力变形特征，还原了实际辊压生产后导轨存在的轻微直线度公差，让装配仿真的结果更贴近实际生产场景，不会因为模型过度理想化导致实际装配时出现公差累积问题。在做柜内布局设计时，工程师只需要根据排布的元件总宽度预留10%左右的余量，就可以裁切对应长度的导轨，预留的余量可以方便后期回路改造时增加元件，不需要整体更换导轨。导轨的安装固定一般采用M4或者M5的十字盘头螺丝，通过导轨上的长圆孔固定在柜体的安装梁或者安装板上，固定点的间距一般控制在200mm到300mm之间，避免导轨长度过长时中间段因为元件重量出现下弯变形，影响元件的安装平整度。
