DS3231高精度实时时钟模块结构设计

　　该模块以DS3231高精度RTC芯片为核心，板载纽扣电池座可在主电源断开后维持计时数据不丢失，解决普通嵌入式系统掉电后时间重置的痛点。排针引脚沿板边单侧排布，引脚间距符合标准2.54mm间距规范，可直接插接在面包板或对应母座上，也可通过排针焊接固定在主控板预留焊盘位置，适配原型验证与小批量设备装配两种场景。

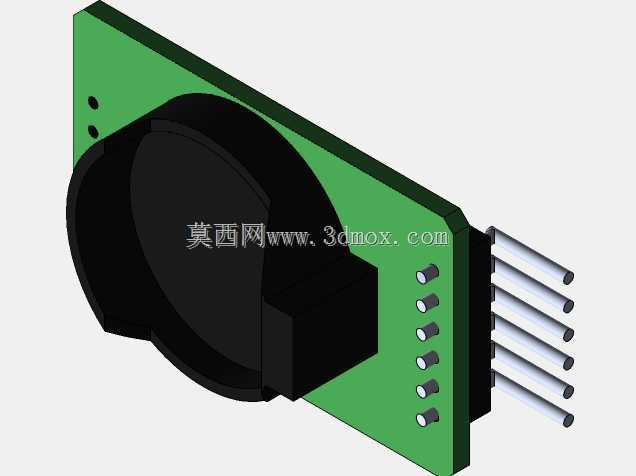

　　从实际装机边界来看，PCB板为矩形薄板结构，板上最高凸起为纽扣电池座，整体高度由电池座直径决定，布局时需在模块上方预留不小于电池厚度的竖向空间，避免与外壳或上层板卡发生干涉。板上预留的两个固定小孔可配合铜柱或螺丝完成辅助固定，在存在振动的工业设备内部使用时，能避免仅靠排针受力导致的焊点疲劳开裂问题。

　　电路布局上，芯片靠近电池座放置，缩短备用电源供电路径，减少线阻对低功耗计时模式的电压影响；排针侧依次排布电源、I2C通讯、中断等功能引脚，引脚定义顺序兼容主流开发板扩展接口，接线时无需反复跨线。模块表面的黑色电池座带卡扣结构，更换电池时无需工具即可撬开，同时卡扣能保证设备运输振动过程中电池不会松脱。

　　在工业终端、数据采集记录仪、智能电表等需要长期精准计时的设备中，该模块可通过I2C总线与主控通讯，输出年、月、日、时、分、秒等时间信息，部分型号还可提供温度补偿输出，抵消环境温度变化对晶振走时精度的影响。建模过程中完整还原了PCB板厚、排针长度、电池座倒角与卡扣细节，结构工程师在进行整机堆叠设计时，可直接导入模型核对安装孔位、插接收纳空间与外壳避让距离，不用再依据 datasheet 尺寸反复绘制简化轮廓。板边的走线与焊盘细节也做了对应还原，装配检查时可同步确认焊接操作空间是否足够，避免出现排针焊接后与周边元件距离过近导致的连锡风险。
