10W大功率集成LED光源模组结构

项目分类:传感器 发布时间:2022-05-03 ID:614328
  • 10W大功率集成LED光源模组结构

  在工业照明、户外投光、植物补光以及设备工作灯等场景中,10W级集成LED光源是较为常见的发光核心。这类器件并非简单的发光芯片堆叠,而是将多颗芯片固晶在同一块金属基板上,通过串并联电路形成统一的发光面,再以硅胶或荧光胶封装,最终输出较高光通量。与小功率贴片灯珠相比,集成COB封装能够在较小面积内集中发光,便于二次光学配光,也能减少灯具内部的焊点数量,提高整灯装配效率。

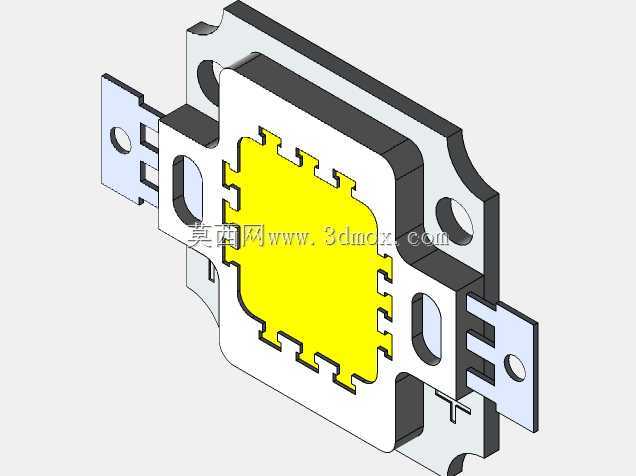

  从结构上看,该模型呈现了典型的方形大功率LED封装外形。中央黄色区域为荧光胶覆盖的发光区,四周白色部分为封装树脂或围坝结构,用于约束胶层形状并保护芯片与键合线。外围金属支架既承担电极引出功能,也提供与散热器贴合的安装基准。两侧伸出的焊片带有开孔和定位缺口,可通过螺钉固定在灯具壳体或铝基板上,也便于自动化生产中的夹持与焊接。

  设计这类光源时,热路径是首要考虑因素。芯片工作产生的热量必须经由固晶层、金属基板迅速传导至外部散热器,否则结温升高会导致光衰加快、色温漂移,甚至引发封装材料开裂。因此,模型中支架与安装面的平面度、接触面积以及螺钉锁紧位置都需要重点控制。若安装面存在翘曲或间隙,即使标称功率相同,实际寿命也会明显缩短。

  在电气连接方面,两侧焊片分别对应正负极,尺寸和开孔位置决定了导线或接插件的布置空间。结构工程师在灯具布局时,需要预留焊锡爬升区域,避免焊锡过高顶到透镜或反光杯。同时,发光区与支架边缘的距离会影响密封圈、透镜压圈的设计,过近的封装边界可能导致遮光或胶水干涉。

  对于设备选型人员而言,该类10W光源通常用于对亮度有一定要求、但体积受限的照明模块。其安装边界包括方形主体轮廓、两侧固定孔距以及焊片伸出长度;在三维装配中,还需在发光面上方预留光学元件空间,在背面预留散热器和导热硅脂厚度。建模时保留这些细节,可直接用于灯具干涉检查、线束走向规划和散热方案评估,减少后期打样中的结构返工。
