4x4矩阵薄膜按键键盘结构设计

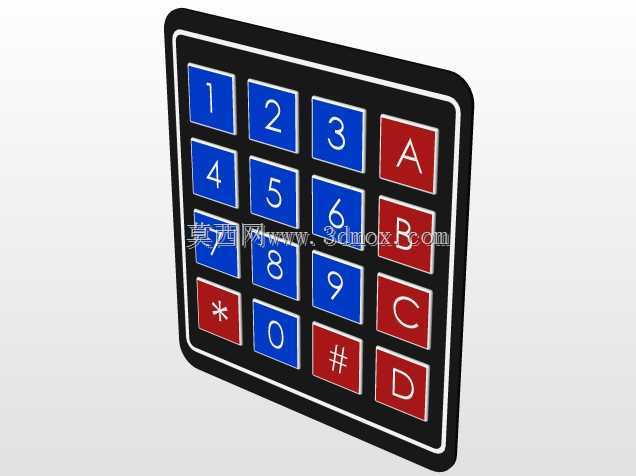

　　这款4x4矩阵薄膜键盘采用16键阵列布局，包含0-9数字键、A-D功能键以及星号、井号符号键，是嵌入式控制系统中常见的人机交互输入终端。按键采用3行4列加1行4列的标准矩阵扫描架构，仅需8根IO口线即可完成16个按键的状态检测，相比独立按键方案大幅节省主控芯片的引脚资源，这也是矩阵键盘在工业控制领域被广泛采用的核心原因。

　　从结构设计角度看，薄膜键盘由面层、电路层和隔离层三部分组成。面层采用PET材质印刷字符，蓝色数字区与红色功能区形成明确视觉分区，便于操作人员在光线复杂的工业环境中快速识别按键功能。键帽表面做微凸处理，指腹触感清晰，按键行程控制在0.3-0.5mm区间，触发压力约150-200g，兼顾操作手感与使用寿命。底层导电银浆印刷线路通过热压工艺与FPC排线连接，出线端可根据安装需求选择直出或侧出方式。

　　外形尺寸方面，这款键盘采用正方形面板设计，整体厚度仅2-3mm，属于超薄型输入装置。面板四周预留2-3mm安装边框，可通过双面胶粘贴或螺丝固定两种方式安装在设备面板上。安装开孔尺寸需根据实际外廓单边内缩3-4mm，建议在面板设计阶段预留定位柱孔位，防止键盘长期使用后发生移位。

　　实际应用场景覆盖多个工业领域：在智能门禁系统中作为密码输入终端，在PLC控制柜面板上用于参数设置与指令输入，在3D打印机、数控雕刻机等小型设备上承担操作控制功能，也可用于电梯呼叫、售货机操作等自助终端设备。薄膜结构本身具备防尘、防油、防溅水的特性，表面可定期用酒精擦拭清洁，能够适应车间、户外柜等相对恶劣的使用环境。

　　设计建模过程中需要重点关注按键间距与人体工学的匹配。标准工业按键中心距通常取19mm，这款键盘严格遵循该规范，成年人手指按压时不易误触相邻按键。字符印刷位置位于键帽中心，丝印层位于PET面层下方，长期摩擦不会导致字符脱落。背部背胶选用3M强力双面胶，粘贴前需清洁设备面板表面，确保无油污灰尘，粘贴后静置24小时可达到最佳粘接强度。

　　电路设计上，矩阵键盘通常配合行列扫描程序工作，主控依次拉低每一列电平，读取行线状态判断按键按下位置。实际布线时需在行列线上增加10k上拉电阻，有条件的情况下可在信号线上并联0.1uF滤波电容，消除机械抖动带来的误触发问题。模型完整还原了面板轮廓、按键分区、字符标识和出线结构，可直接用于设备面板的开孔设计与装配干涉检查。
