卡巴洛弯角式传感探测装置结构设计

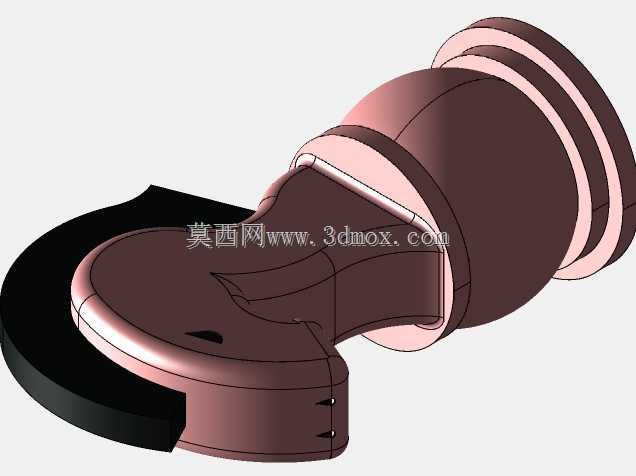

　　该弯角式传感探测装置的结构设计，核心围绕受限安装空间内的非正对检测需求展开，在设备布局阶段，常会遇到检测面与安装基准面呈垂直夹角、直筒式传感器无法伸入或探测方向偏差的工况，这类场景在自动化产线转角工位、狭小腔体内部检测、设备夹层状态监测中十分常见，常规直型传感器要么需要额外加装弯折支架，要么会与周边结构发生硬干涉，长期使用还容易因支架刚性不足出现探测位置偏移。这款装置将主体壳体拆分为同轴筒身段与90度弯折探测头两部分，筒身段保留标准圆柱安装面，可直接适配常规传感器安装孔位与锁紧螺母，不需要重新改造设备安装基面；弯折段内部预留走线与元件安装腔，探测端面与筒身轴线垂直，能够直接伸入侧向开口的检测位，让敏感元件正对被测目标，

　　省去外置转接件带来的累积误差。从安装边界来看，筒身外径统一，轴向长度覆盖常规安装板厚范围，弯折处采用平滑圆弧过渡，既避免内部走线出现直角死折，也减少外部轮廓的突出棱角，在密集排布的阀岛、夹具侧方安装时，相邻器件的安全间隙更容易控制。筒身末端设置双层限位凸缘，安装时凸缘贴合安装板外侧，既能限定插入深度，也可配合密封圈阻断切削液、粉尘沿安装缝隙进入设备内部，适配车间多尘、有少量飞溅液的工况。探测头端面做下沉式台阶设计，敏感元件装配后不会突出端面，即使被测件发生小幅移位碰撞，也不会直接损伤核心探测面；壳体壁厚在弯折区域做局部加厚处理，因为该处在装配拧紧和日常震动中最容易出现应力集中，加厚后无需额外加强筋即可保证整体刚性，外观也更简洁。

　　装置的侧向固定孔隐藏在弯折段平面上，装配工具可从侧面伸入操作，不会被筒身或周边管路遮挡，相比尾部锁紧的结构，在深腔安装位中操作便利性更高。设计过程中还兼顾了不同探测元件的适配性，内部腔体预留统一安装柱，更换不同类型的敏感探头时，只需调整前端固定片，外壳主体无需修改，能够缩短衍生型号的开发周期。整体曲面过渡均采用连续圆角，没有狭小积污槽，日常擦拭维护时表面不易残留油泥，对于需要定期清洁探头的检测工位，这种外形能减少维护工作量。
