弯折金属丝夹持固定夹结构设计

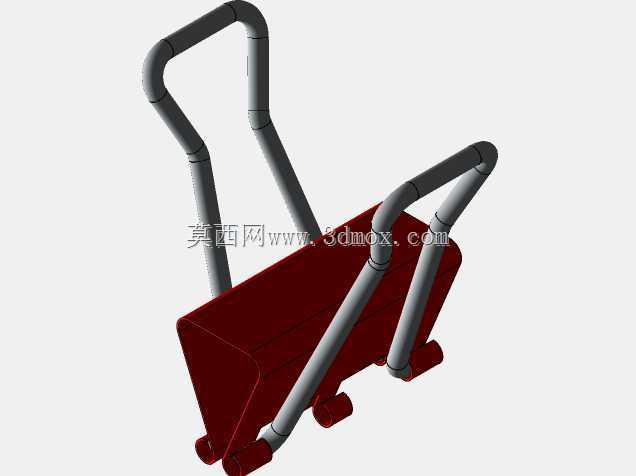

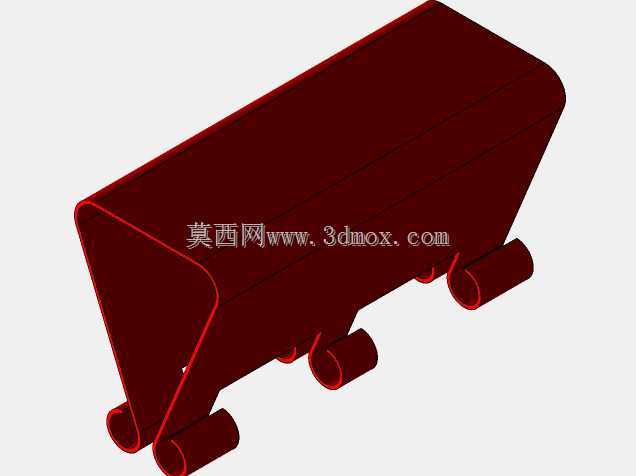

　　该夹持件采用单根连续金属丝弯折成型的结构思路，整体没有额外拼接焊缝与独立紧固件，依靠金属线材自身的弹性形变实现对目标物件的夹持与限位。从结构布局来看，两根对称布置的弯折臂从底座两侧向上延伸，臂身中段做了两次连续折弯，顶端形成向内收拢的握持段，既保证了夹持时的受力行程，也让使用者按压臂身时拥有足够的施力空间，不会出现夹手或施力角度别扭的问题。底座部分采用金属丝围合出矩形承托轮廓，底部两端预留小段向下弯折的支撑脚，放置在平面上时可形成稳定的三点或四点支撑，避免夹持件受力后出现侧翻、滑移。这类结构常被用于办公场景中的文件临时归集、图纸边角固定，也可在轻型工装工位上作为线束、薄型板材的临时定位件，替代部分需要螺丝锁紧的简易夹具，

　　减少工位上的拆装操作步骤。设计过程中需要重点控制弯折处的圆角半径，圆角过小会导致线材弯折处应力集中，反复开合后容易出现断裂；圆角过大则会让臂身的有效夹持行程缩短，无法适配一定厚度范围内的物件。臂身与底座衔接的过渡段是整个结构的主要形变区域，建模时需要保证两侧弯折路径完全对称，否则按压时两侧臂身会出现行程差，导致夹持面错位、夹持力分布不均。底座的围合尺寸决定了可容纳物件的最大宽度，向上延伸的臂身张开角度则限制了可夹持物件的厚度边界，实际选型时可根据待夹持物件的常规尺寸，调整线材直径与各段弯折长度：线材直径越大，整体夹持力越强，但按压所需的力度也会随之提升；臂身力臂越长，相同线材直径下的按压手感越柔和，

　　不过整体占用的安装空间也会相应增加。该结构没有复杂的曲面特征，建模时可先绘制单根金属丝的中心路径，再沿路径扫掠出等直径的实体，重点核对各弯折点的坐标与角度，保证两侧结构的对称性。底座支撑脚的高度需要保持一致，若支撑脚高度存在偏差，放置时会出现晃动，夹持过程中底座也会因受力不均发生翘起。顶端的握持段可根据使用需求做小幅外扩或内收，外扩形态更适合手指直接按压操作，内收形态则能让夹持点更集中，适合对薄型物件进行点式固定。
