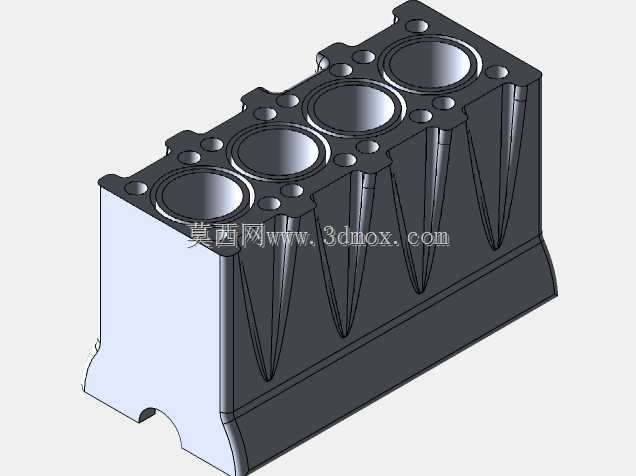

四缸直列发动机缸体单体练习结构

　　这款直列四缸缸体结构，是内燃机核心承载部件的典型练习建模对象，面向刚接触动力部件结构设计的从业者，能帮助快速理解动力核心部件的布局逻辑与结构约束关系。从实际应用场景来看，这类直列四缸布局的缸体广泛搭载于小排量乘用车、通用小型动力机组、农用作业机械的动力单元中，是内燃动力系统里承担燃烧室密封、曲柄连杆机构导向、冷却润滑介质容纳的核心基体，所有动力输出相关的运动部件都要以缸体的加工基准为安装依托，其结构精度直接决定整台动力设备的运行稳定性、振动水平与使用寿命。

　　从功能特性上拆解，该结构预留了四个同轴直列排布的气缸安装腔，腔体内壁的加工精度要求极高，需要与活塞组件形成高精度滑动配合，保证燃烧室的气密性同时减少往复运动的摩擦损耗；缸体顶面的一圈螺栓孔位，是用于紧固气缸盖的安装点位，孔位的位置度公差直接影响缸盖与缸体结合面的密封压力均匀性，避免出现冲缸、冷却液渗漏、燃气窜漏等常见故障；缸体侧面的加强筋结构并非随意布置，而是顺着活塞往复运动的冲击力传递方向设计，同时兼顾冷却水道的排布空间，既能够平衡缸体整体的结构刚度，抑制做功冲程产生的结构形变，又能为冷却液提供环绕气缸的流动通道，带走燃烧过程产生的多余热量，避免缸体局部过热导致的部件膨胀卡滞。

　　设计思路上，这款练习模型没有做过度的工艺细节简化，保留了直列四缸缸体最核心的结构特征：直列排布的气缸腔采用等间距设计，这个间距是综合考虑缸壁厚度、冷却水道宽度、螺栓安装空间三个核心约束确定的，间距过小会导致缸壁刚度不足、水道流通面积不够，间距过大则会让缸体整体长度超标，增加动力单元的整体尺寸与重量；缸体下部的曲轴箱腔体采用弧形过渡结构，既能够给曲轴的旋转运动预留足够的避让空间，又能通过曲面结构提升腔体的抗扭刚度，减少曲轴高速旋转时带来的缸体共振；侧面的楔形加强筋从缸体顶面一直延伸到曲轴箱结合面，顺着做功时的力传递路径布置，能在不额外增加过多壁厚的前提下，大幅提升缸体的侧向抗变形能力，这也是量产动力部件设计中常用的刚度优化思路。

　　从安装边界来看，这类直列四缸缸体的轴向尺寸沿着气缸排布方向延伸，安装时需要以曲轴轴承孔的同轴度为核心找正基准，缸体底面与油底壳的结合面、顶面与缸盖的结合面都有严格的平面度要求，建模过程中需要优先保证这些安装结合面的基准统一，避免后续装配出现干涉。作为入门练习模型，它涵盖了腔体阵列、加强筋布局、安装孔位排布、曲面过渡等多个机械建模的常用操作点，练习者在建模过程中可以同步理解动力部件的设计约束逻辑，而不是单纯完成几何形状的绘制：比如在绘制气缸腔时需要考虑壁厚的均匀性，避免壁厚差异过大导致铸造过程中出现缩孔缺陷；布置螺栓孔位时需要考虑紧固力的均匀覆盖，避免局部密封压力不足；设计加强筋时需要兼顾铸造工艺的拔模角度，避免出现无法脱模的结构死角。

　　在实际的工程场景中，这类缸体的结构设计还要平衡重量与刚度的矛盾，在保证结构强度满足爆压冲击要求的前提下，尽可能通过结构优化减少不必要的材料堆积，降低动力单元的整体重量，这也是当前小排量动力部件轻量化设计的核心方向。练习者通过对这个模型的建模练习，可以建立起“结构服务于功能、形状受制于工艺”的设计思维，而不是只追求几何外形的相似，这对于后续从事动力部件设计、通用机械结构设计工作都有很强的基础铺垫作用。建模过程中可以尝试调整气缸间距、加强筋厚度、壁厚参数，观察不同参数下结构刚度、整体尺寸的变化，直观理解各个设计参数对最终产品性能的影响，这种参数化的练习思路，比单纯复刻几何形状更能提升结构设计能力。
