方形法兰安装式混合式步进电机结构模型

　　这款步进电机的三维结构模型，完整还原了方形安装法兰混合式步进电机的全部结构细节，可直接用于自动化设备的结构装配干涉校验、安装空间预留校核场景。从实际工程应用来看，这类步进电机大量应用在3D打印设备的进给轴驱动、小型数控雕刻机的位移传动、自动化生产线的点位输送机构、电子装配设备的送料模组驱动、医疗检测设备的样本移载机构中，作为开环控制场景下的核心执行元件，可将脉冲信号直接转换为对应角位移，无需额外的位置反馈元件即可实现精准的点位控制，适配多数中低速、中等负载的直线或旋转传动需求。

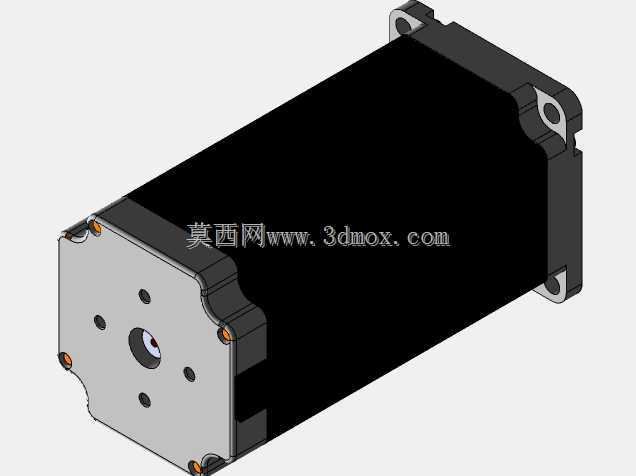

　　模型完整呈现了电机的前端方形安装法兰结构，法兰端面上预留了四个对称分布的安装沉孔，孔位公差按照常规安装配合要求做了还原，安装时可直接通过内六角螺栓将电机固定在设备安装立板或者模组端面上，法兰与安装面的贴合面做了平面度细节还原，能保证安装后电机输出轴与传动机构的同轴度，避免因安装偏斜导致的轴承磨损、传动卡顿问题。电机主体的方形机壳结构做了等比例还原，机壳表面的散热筋细节虽然在小尺寸电机上不做突出设计，但模型还原了机壳的叠压结构边界，实际应用中机壳作为定子铁芯的封装结构，同时承担散热与结构防护作用，方形机壳相比圆形机壳在设备内部安装时更易做周向防转，不需要额外设计防转销结构，安装便捷性更高。

　　输出轴部分还原了D型切边结构，这种轴端结构是步进电机的通用设计，安装同步轮、联轴器时可通过D型面传递扭矩，避免传动过程中轴与连接件出现打滑空转，轴伸长度按照常规适配联轴器的尺寸做了还原，设计选型时可直接根据轴伸尺寸匹配对应的联轴器规格，不需要额外测绘轴端参数。电机后端的出线端结构也做了完整呈现，出线位置在后端盖的侧上方，实际布线时可根据设备走线方向调整出线的弯折角度，模型预留的出线空间可满足常规护套线的弯折半径要求，避免布线时线缆过度弯折导致内部线芯断裂。

　　从设计思路来看，这款模型的结构完全按照量产步进电机的实际尺寸比例搭建，各部件的装配关系完全还原真实产品的配合逻辑：前端盖与机壳的定位止口、定子铁芯与机壳的过盈配合边界、转子与输出轴的压装位置、后端盖与机壳的连接结构都做了对应还原，在做装配仿真时可直接按照真实装配顺序完成虚拟装配，校验各部件之间的干涉情况。安装边界方面，模型还原的电机总长、法兰边长、轴中心高都符合常规57系列步进电机的尺寸规范，在做设备整体布局时，可直接将模型导入装配体，预留对应的安装空间，不需要额外调整尺寸参数，电机本体与周边结构的安全间隙可按照模型外轮廓直接预留，尤其是电机尾部的出线空间、侧方的安装螺栓操作空间，都可通过模型直接测量确认，避免实际加工装配时出现空间不足无法操作的问题。

　　在功能特性的还原上，模型区分了不同部件的材质外观：机壳的黑色喷塑表面、前端盖的金属镀锌质感、输出轴的金属加工面、安装孔的沉头结构都做了外观区分，在做设备渲染、方案汇报时可直接使用，不需要额外调整材质参数。这类步进电机在实际选型时，除了安装尺寸，还需要匹配对应的扭矩参数、驱动器电流参数，模型的结构尺寸可作为机械结构设计阶段的选型参考，确认安装空间满足要求后，再根据负载扭矩、运行转速选择对应机身长度的具体型号，大幅缩短前期结构设计的测绘周期，避免因尺寸测绘错误导致的安装失败问题。
