法兰式手动三通球阀结构设计

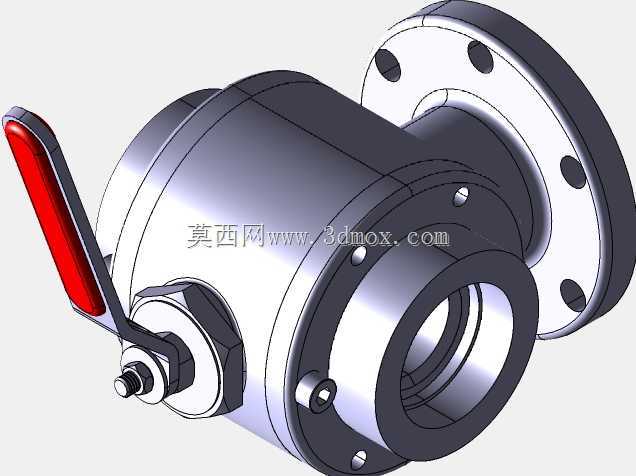

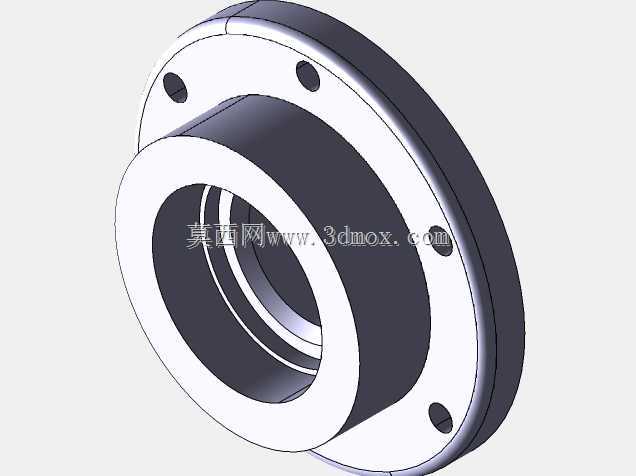

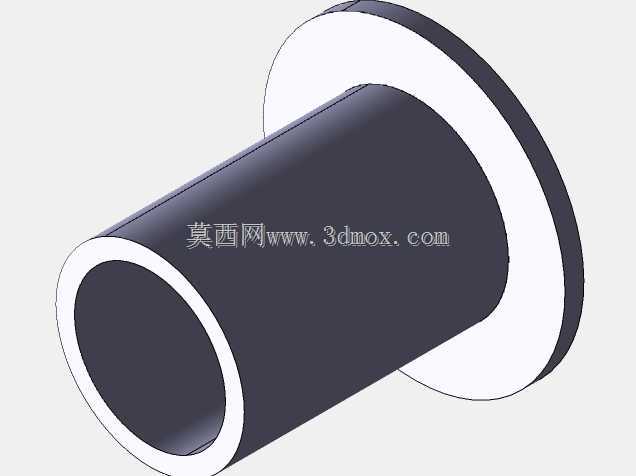

　　这款三通球阀的结构设计，首先要考虑的是工业流体管路系统里的介质切换需求，在化工、市政供水、暖通循环、油气输送这类场景里，经常需要在不中断管路运行的前提下完成介质流向的切换、两路介质的合流或者单路介质的分流，普通两通球阀无法实现这类功能，而三通球阀靠单个阀芯的转动就能完成流道的切换，相比在管路上布置多个两通阀加弯头的方案，能大幅减少管路的泄漏点，同时缩小安装占用的空间。从结构细节来看，这款阀采用法兰连接形式，法兰端的密封面、螺栓孔位置都匹配通用管路法兰标准，安装时不需要额外加工转接件，直接和对应通径的管路法兰对齐，加密封垫片后穿螺栓紧固即可，能适配多数工业现场的现有管路布局，不需要对原有管路做大规模改动。

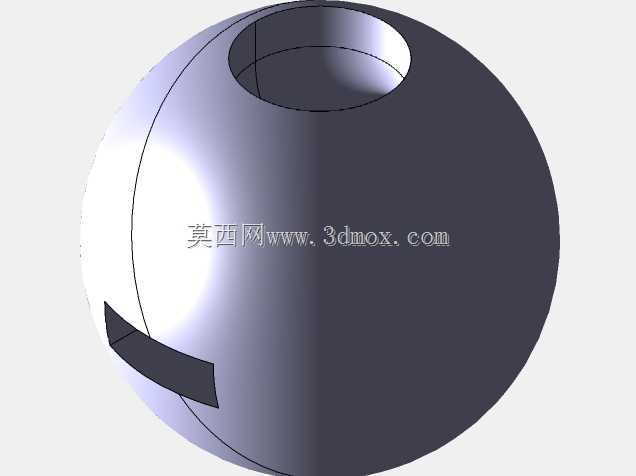

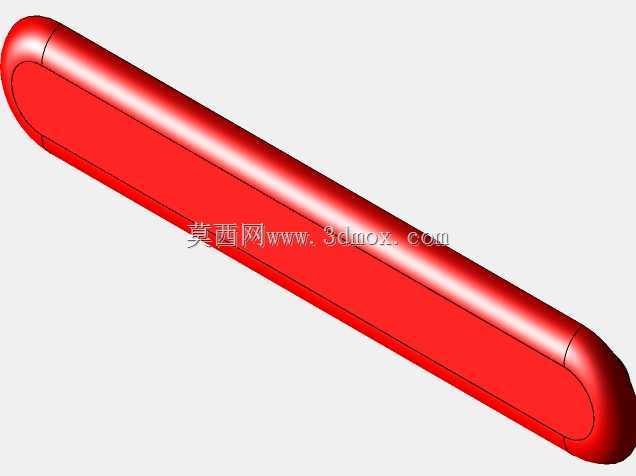

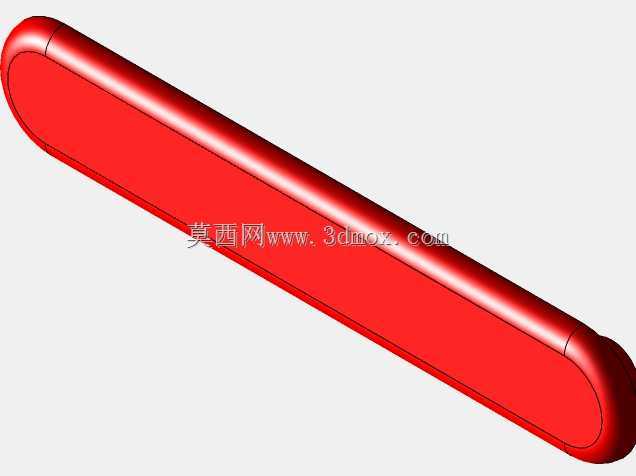

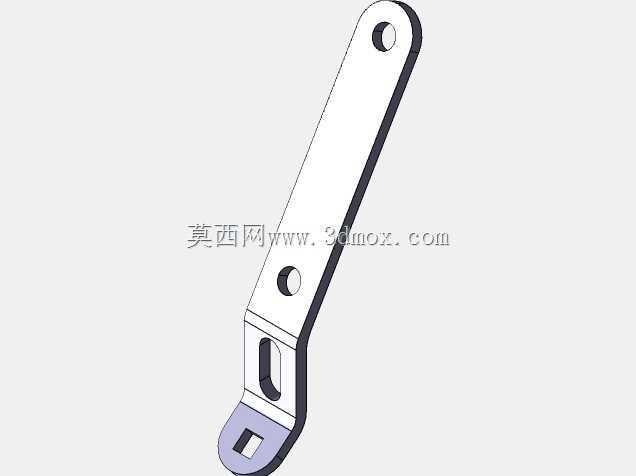

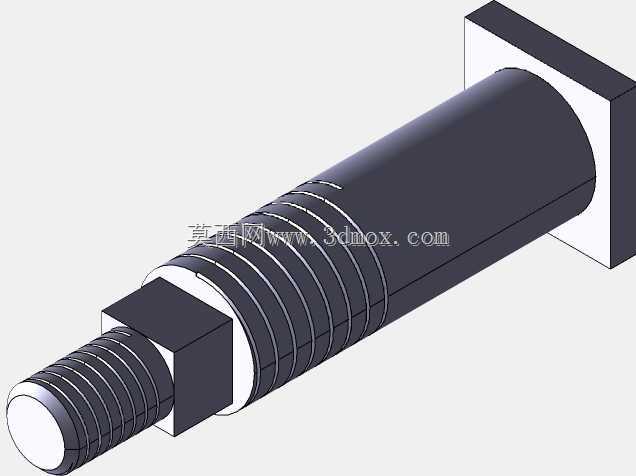

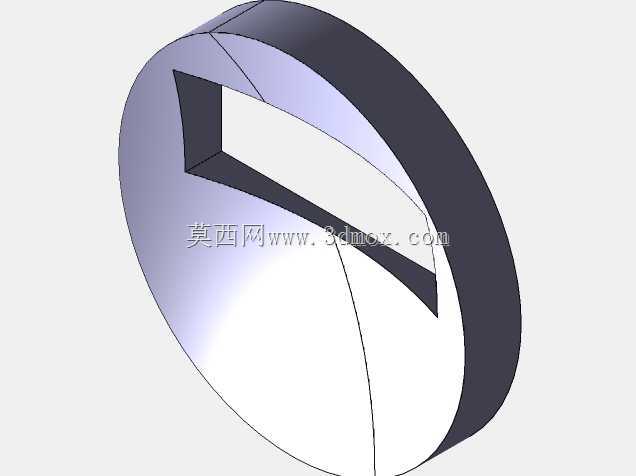

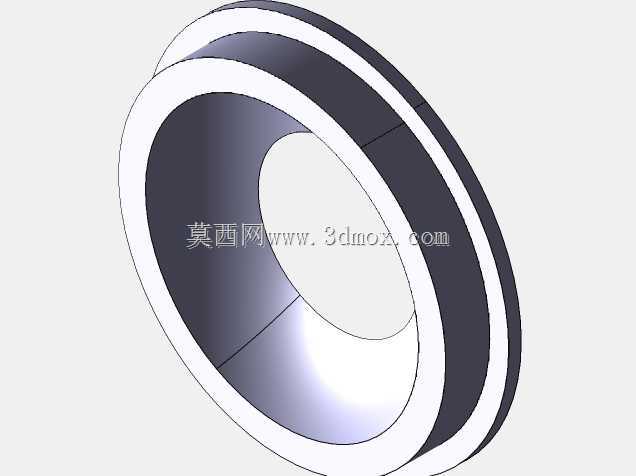

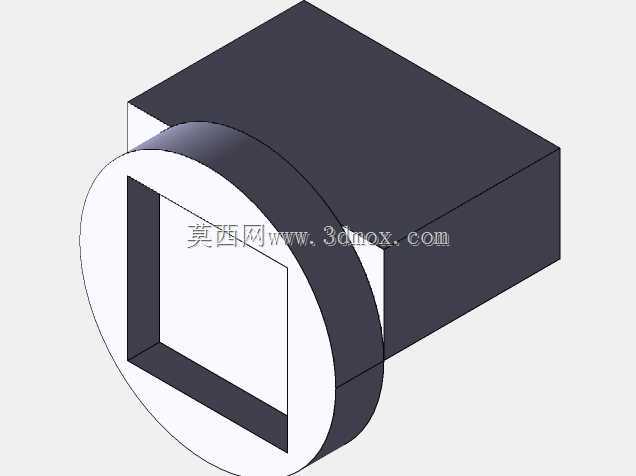

　　手动操作的手柄采用加长杠杆结构，操作时的力臂更长，即使阀腔内有一定介质压力，操作人员也不需要借助额外工具就能完成阀芯的90度转动，手柄上带有明确的位置标识，能直观判断当前阀芯的导通方向，避免现场操作时出现误判导致的介质流向错误。阀芯采用球体结构，和阀座的密封面是整周贴合的形式，相比旋塞阀、闸板阀的密封结构，球体转动时的摩擦阻力更小，密封面的磨损更均匀，长期使用后的密封可靠性更高，阀座采用带预紧力的密封结构，即使介质里带有少量细小杂质，也能保证密封面的贴合度，减少内漏的概率。设计过程中首先确定的是三个接口的通径一致性，保证三个方向的流道过流面积相同，避免介质在阀腔内出现流速突变导致的压损过大，尤其是在输送高粘度介质或者带颗粒的介质时，

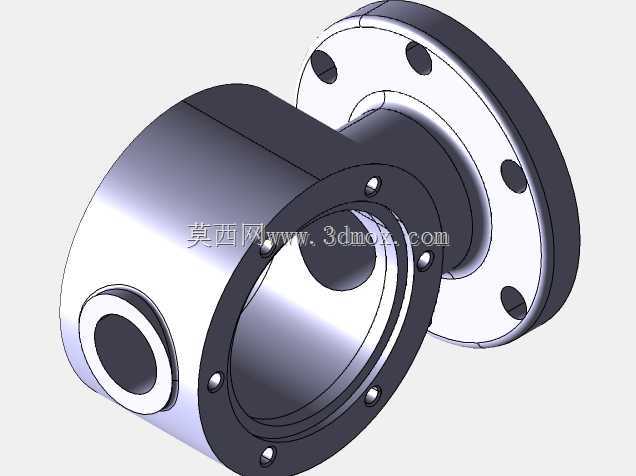

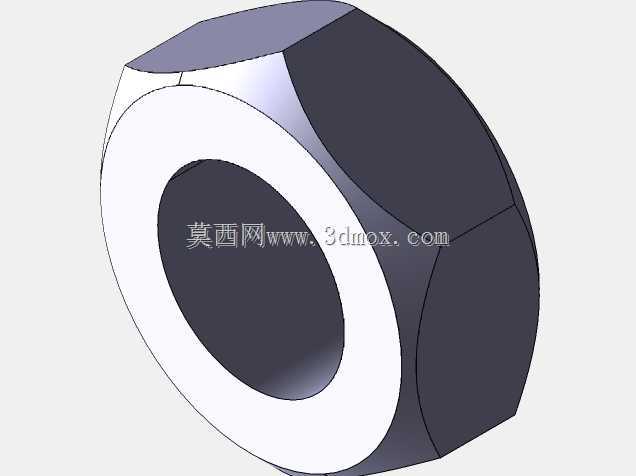

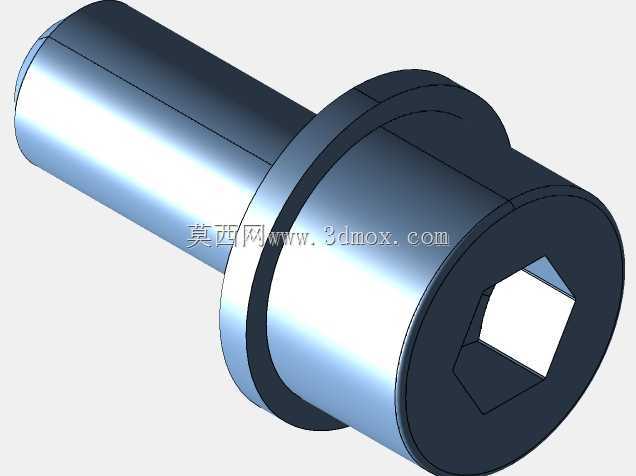

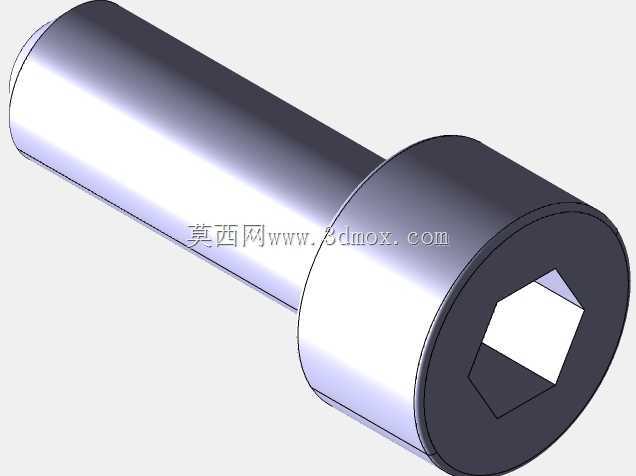

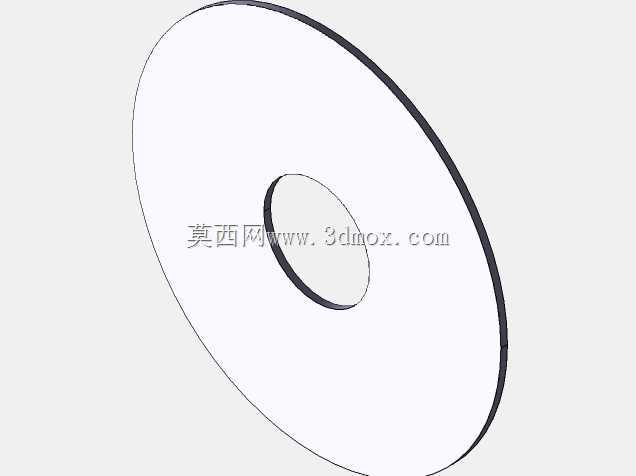

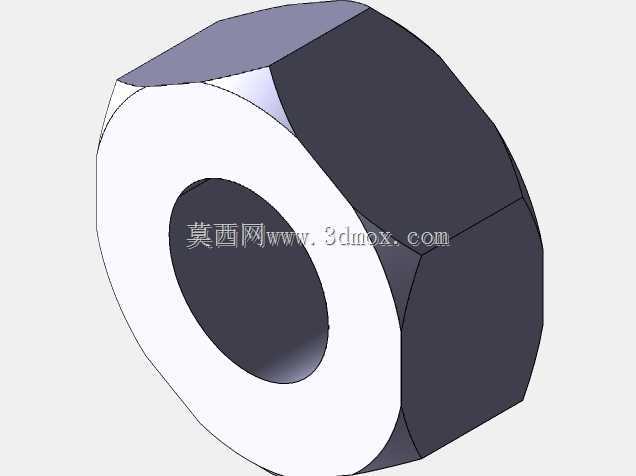

　　等径流道能减少介质滞留，避免阀腔内部出现积料堵塞的问题。阀体采用分体式装配结构，左右阀体通过螺栓连接，装配时可以先将球体、阀座、阀杆的组件装入阀体中腔，再紧固侧盖螺栓，后期维护时不需要把整个阀门从管路上拆下来，只需要松开侧盖螺栓就能取出阀芯和密封件进行更换，大幅降低现场维护的工作量。安装边界方面，法兰端的外径、螺栓孔中心圆直径、螺栓孔数量和孔径都严格遵循对应压力等级的法兰标准，阀体的中腔外径、手柄转动的最大外伸尺寸都做了校核，保证相邻管路或者设备之间不会出现安装干涉，手柄转动的全程不会碰到周边的管路支架或者其他设备部件，操作空间预留充足。阀杆部位采用多重密封结构，最外侧是防尘圈，阻挡外界的灰尘、水汽进入阀杆的摩擦副，

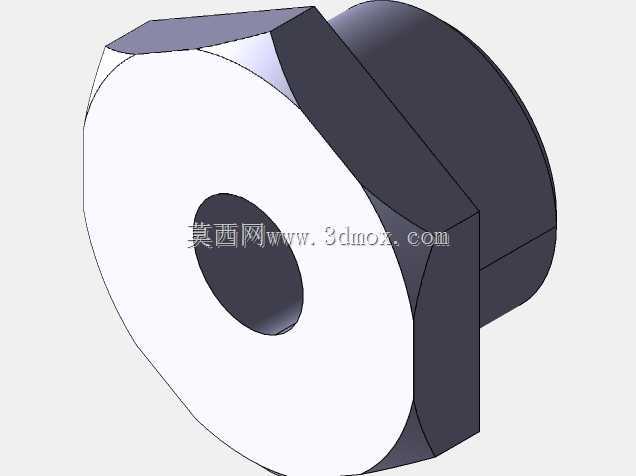

　　中间是填料密封层，通过填料压盖的预紧力保证阀杆转动时的外密封，避免介质从阀杆部位泄漏，即使长期使用后填料出现磨损，只需要均匀拧紧填料压盖的螺栓就能补偿密封预紧力，不需要更换整个阀杆组件。在流道设计上，球体内部的流道采用平滑过渡的结构，没有直角突变的位置，介质流经阀腔时的流阻系数更低，在输送清水、油品、低压蒸汽等常见工业介质时，压损比同通径的截止阀低60%以上，能减少管路输送过程中的动力损耗。另外，阀体上的定位结构能保证阀芯转动到全开、全关或者分流位置时准确卡止，不会因为管路的振动或者介质的冲击导致阀芯移位，保证流向控制的稳定性，在一些需要长期保持固定流向的工况下，还可以在定位位置加装锁具，防止无关人员误操作手柄改变管路状态。
