盘类带齿回转机械零件工程设计方案

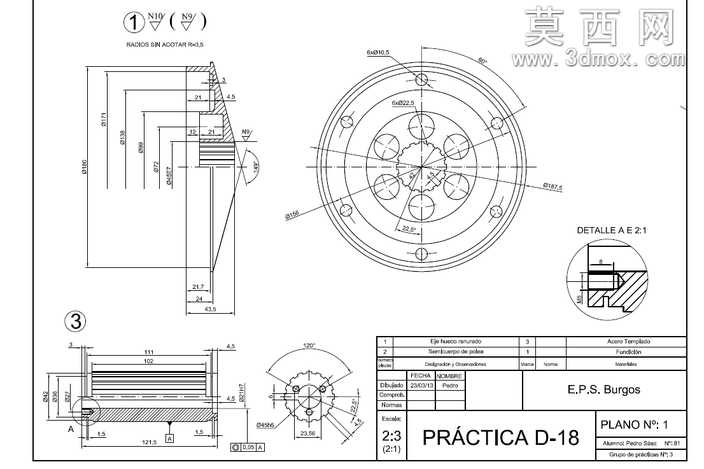

本次设计的盘类带齿回转机械零件，在三维建模阶段遵循机械设计规范与工程制图标准，首先梳理零件的功能需求与装配关系，明确该零件作为传动系统中盘类啮合构件的定位，需同时满足周向传动、轴向定位、端面连接的多重装配要求。建模初始阶段先完成基准体系搭建，以零件的回转中心轴线作为主基准，依次建立径向、轴向的辅助基准面与基准轴，确保所有特征的定位基准与加工基准保持统一，避免后续建模出现基准错位的问题。主体结构建模先完成基础盘体的回转特征构建，通过草图绘制盘体的轴向截面轮廓，标注各段直径、轴向长度、倒角尺寸的公差要求，经回转命令生成基础盘体后，再依次构建端面的均布安装孔、中心内花键齿形、局部密封槽结构。其中中心内花键的齿形建模严格按照渐开线齿形参数绘制齿廓曲线，通过圆周阵列完成全部轮齿的生成，保证齿形的分度圆、齿顶圆、齿根圆尺寸与工程图标注完全一致，齿向公差、齿形公差在建模阶段通过特征约束提前预留合理的加工余量。端面均布安装孔采用先绘制单个孔的草图特征，标注孔的定位圆直径、孔自身直径、沉孔深度尺寸后，通过圆周阵列按照设计要求的均布数量完成全部孔位的生成，同时对孔口的倒角、锪平结构逐一做特征处理，保证装配时连接件能够顺利贴合安装。局部细节结构建模重点处理剖视图中展示的密封槽、定位台阶、退刀槽结构，这类细小结构直接影响零件的装配密封性与加工工艺性，建模时严格按照工程图的局部放大图标注尺寸，控制槽宽、槽深、台阶高度的尺寸精度，避免出现尖角、壁厚不均的工艺缺陷。材质与渲染阶段，根据零件的使用工况选择合金结构钢作为基础材质，在三维软件中调整材质的金属粗糙度、反光度参数，还原钢制零件经机加工后的表面质感，对不同加工面做差异化的材质表现：磨削加工的端面设置较低的粗糙度值，呈现光亮的金属质感，车削加工的外圆面保留细微的加工纹理，齿面部分做渗碳淬火的材质色泽区分，让渲染效果能够直观体现零件的不同加工工艺要求。结构校验阶段通过三维软件的测量、干涉检查功能，逐一核对各部分尺寸与工程图的一致性，检查齿形与配合件的啮合间隙、安装孔与连接件的装配间隙、轴向台阶的定位尺寸是否符合设计要求，对建模过程中出现的特征重叠、尺寸冲突问题逐一修正，确保最终三维模型与二维工程图的所有尺寸、形位公差、技术要求完全匹配，能够直接用于后续的加工工艺编制、数控加工程序生成以及装配模拟验证。整个建模过程始终围绕零件的功能实现与加工可行性展开，既保证设计尺寸的精准性，也兼顾实际加工中的工艺合理性，避免出现无法加工的设计结构。
