电机直联离心风机三维结构设计

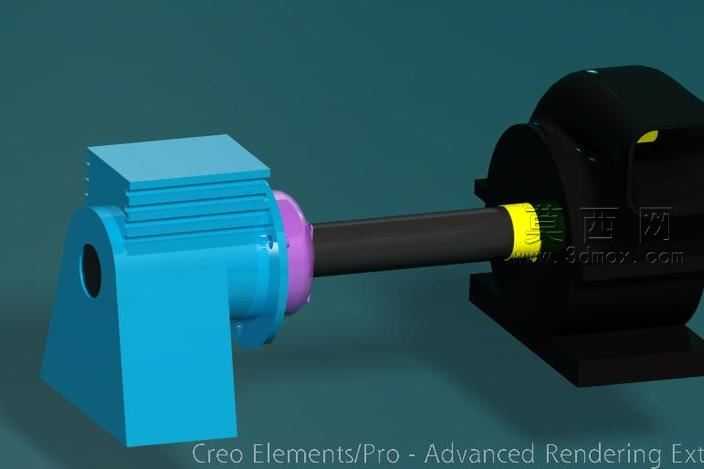

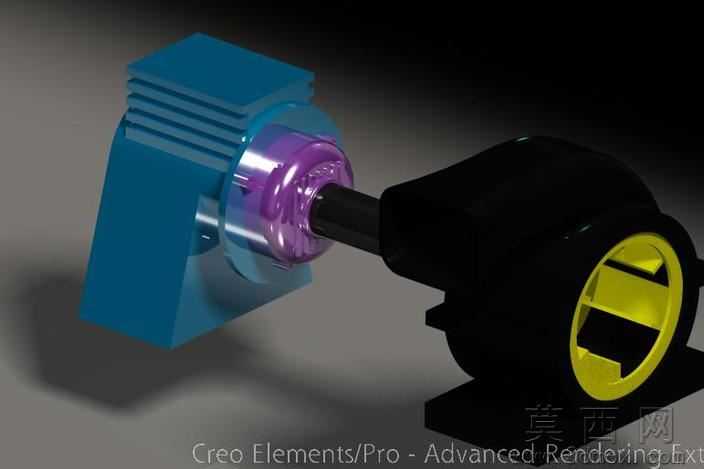

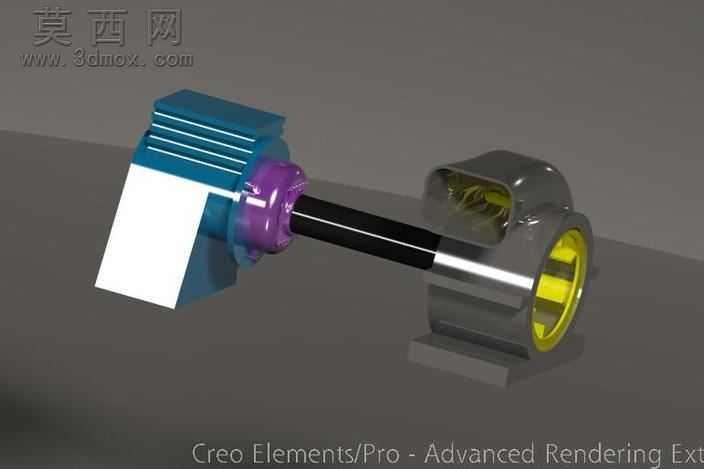

本作品为电机直联式离心风机的三维参数化模型，整体采用Creo Elements/Pro完成全参数化建模与高级渲染输出，建模过程严格遵循机械设计的装配逻辑与尺寸规范，完整还原了设备从动力输入到气流输出的全部结构细节。模型整体分为驱动电机、传动连接段、风机蜗壳三大核心模块，建模阶段首先完成各零件的独立参数化绘制：驱动电机部分还原了散热筋式机壳结构，机壳表面的平行散热筋采用阵列特征实现，保证筋条间距均匀、结构规整，电机端盖与输出轴的配合公差按照通用电机安装标准设定，轴段预留了与连接段配合的定位轴肩；传动连接段采用紫色密封端盖搭配黑色传动轴的结构，端盖部分设计有密封槽与安装孔位，用于实现电机与风机段的密封连接与同轴定位，传动轴采用阶梯轴结构，分别匹配电机输出端与风机叶轮的安装孔径，轴上设计有键槽特征用于传递扭矩，避免运转过程中出现打滑问题；风机蜗壳部分采用螺旋线型流道结构，建模时通过螺旋线扫描生成蜗壳内壁曲面，保证流道顺滑无突变，符合离心风机的气动设计要求，蜗壳内部的叶轮采用前倾式叶片结构，叶片通过圆周阵列均匀分布在轮毂上，轮毂与传动轴采用过盈配合加键连接的固定方式，蜗壳侧面的进风口设计有黄色防护圈结构，既起到气流导流的作用，也能避免异物进入叶轮腔造成设备损坏。材质与渲染阶段，针对不同零件的实际材质属性分别赋予对应材质参数：电机机壳赋予蓝色铸铁烤漆材质，调整材质的粗糙度与反光度还原工业漆面的哑光质感；传动端盖赋予紫色工程塑料材质，添加轻微的磨砂质感表现塑料件的表面特征；传动轴赋予发黑处理的钢材材质，通过金属度与粗糙度参数调整表现金属轴的哑光金属质感；蜗壳主体赋予灰色铸铝材质，表现铸造件的细微颗粒质感；进风口防护圈赋予亮黄色工程塑料材质，与灰色蜗壳形成清晰的视觉区分。渲染阶段采用工作室环境光，添加辅助光源突出各零件的结构轮廓与材质差异，通过高级渲染功能输出真实感较强的效果展示图，清晰呈现各部件的装配关系与结构特征。设计过程中充分考虑了设备的装配合理性，所有配合面均预留了合理的安装间隙，连接孔位、定位结构完全符合通用风机的安装规范，可直接用于风机结构教学、装配演示、新品方案展示等场景，也可作为同类型风机改型设计的基础模型，通过修改参数即可快速调整功率、风量等核心参数，适配不同的排风通风需求。
