SIM800通讯模块贴片封装结构

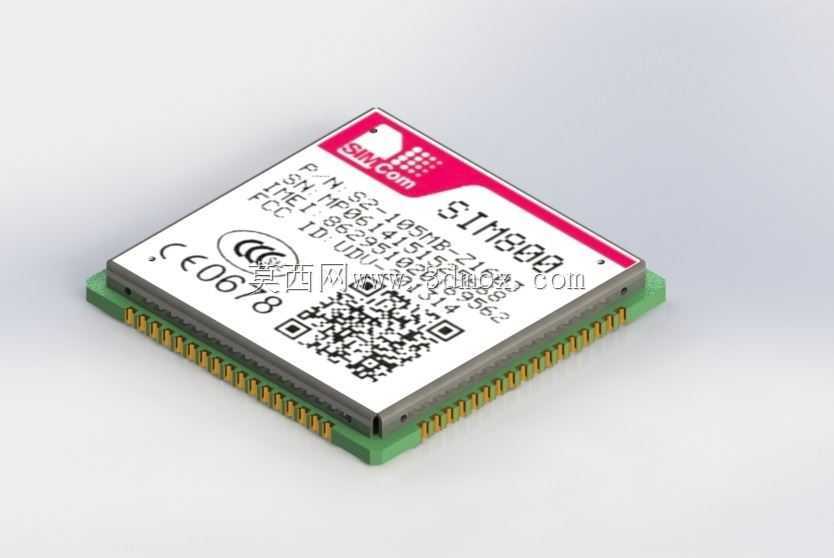

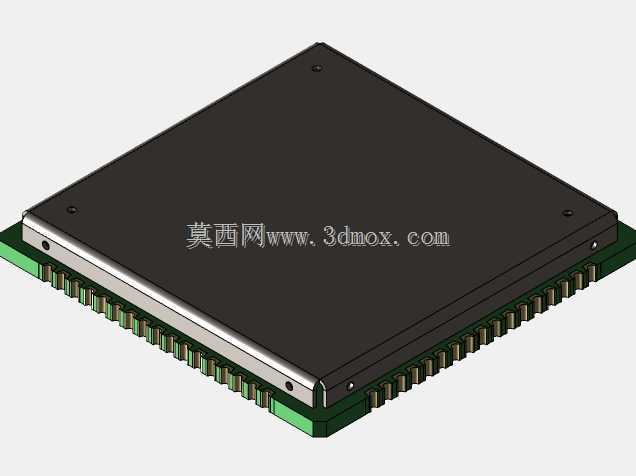

　　在物联网终端、远程数采设备、车载通讯单元以及工业无线传输装置的结构设计中，这类GSM/GPRS通讯模块的三维建模直接关系到PCB布局、壳体避让与整机装配可靠性。该模块采用表贴式LCC封装，主体由绿色PCB基板、金属屏蔽罩和四周排布的镀金焊盘构成，建模时需要完整还原顶面丝印、标识区、二维码区域以及侧边焊盘的节距与高度，不能只做简化方块，否则在干涉检查时会遗漏焊盘与周边阻焊层、邻近元件的安全距离。从实际选型角度看，模块顶面的屏蔽罩既承担电磁屏蔽作用，也决定了整机内部的净空高度；结构设计中要在屏蔽罩上方预留散热与隔离空间，避免金属外壳直接贴压造成短路或信号衰减。四周焊盘沿基板两侧均匀分布，建模时需严格对应引脚宽度、长度与相邻间距，

　　这些边界直接决定主板焊盘封装的制作精度，也影响回流焊后的共面性与焊接良率。模块整体为低高度矩形板件，适合在紧凑型终端内平铺安装，安装时通常以主板表面为基准，不需要额外固定孔，依靠表贴焊盘实现电气连接与机械固定。在手持设备、共享终端、远程报警器与智能计量装置中，这类模块承担语音、短信与分组数据传输功能，结构工程师需要同步考虑SIM卡座、射频天线、电源去耦电容与模块之间的位置关系。三维建模过程中，基板厚度、焊盘突出高度、屏蔽罩凸起轮廓都要按实物比例还原，这样在整机堆叠时才能准确评估上壳内壁与模块顶面的间隙，同时检查侧边高器件是否会与模块焊盘发生桥接风险。对于需要做跌落与振动仿真的设备，准确的模块质量分布与贴装边界也能帮助评估焊点受力位置。顶面的丝印字符与认证标识在外观核对、样机走线确认和生产检验中同样具有参考价值，保留这些细节可使数模与实物状态保持一致，减少结构评审中的反复确认。
