适配CBT运载模块的桥接托盘结构设计

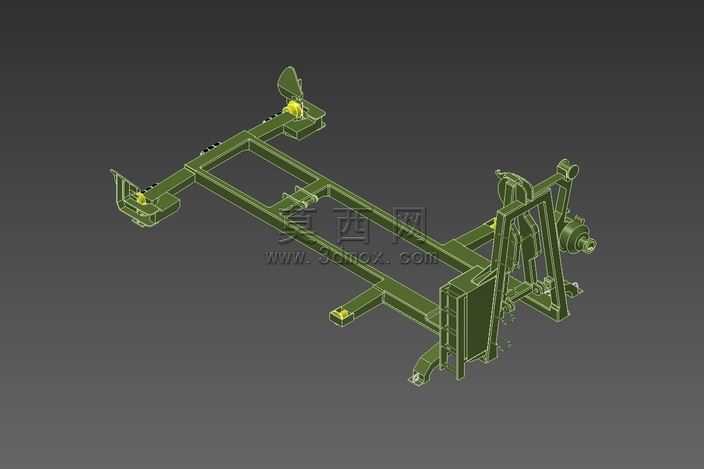

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循运载工装的装配适配逻辑，以桥接适配为核心设计目标，针对CBT与PLST运载模块的对接接口做了精准的尺寸匹配，确保托盘能够同时兼容两类运载模块的背面安装位，满足多项目通用的适配需求。模型整体采用框架式承载结构，主体由纵向主梁、横向连接梁构成基础承载骨架，在骨架的对应位置设置了多组定位安装座、铰接连接位与限位结构，每一处连接点位都做了结构强化处理，避免承载过程中出现应力集中导致的结构变形。建模阶段对所有安装孔位、铰接轴位、对接卡扣结构都做了公差预留设计，确保实际生产装配时能够实现无干涉快速对接。渲染过程中采用军绿色金属质感材质赋予整体结构，模拟实际工装的表面喷涂处理效果，通过光影渲染清晰呈现出框架结构的空间层次，各部位的连接关系、结构走向都能在渲染视图中直观展现，方便使用者快速理解整体装配逻辑。设计过程中充分考虑了托盘的通用性需求，摒弃了单一项目专用的定制化结构，将核心对接接口做了标准化处理，除适配指定的CBT、PLST运载桥模块外，也可拓展适配同接口规格的其他运载工装组件。结构设计上兼顾了承载强度与轻量化需求，在主梁的非承载区域做了合理的减重设计，在保证整体结构刚性满足运载载荷要求的前提下，尽可能降低托盘自身重量，提升运载过程中的有效载荷占比。模型的每一处弯折、连接、固定结构都经过了结构合理性校验，不存在悬空结构、干涉装配点，所有活动铰接位都预留了足够的转动空间，确保实际使用时各活动部件能够顺畅动作，不会出现卡滞、干涉的问题。整体结构布局紧凑，各功能模块分区明确，对接端的定位结构能够实现快速对位，大幅降低运载模块对接时的操作难度，提升工装使用的便捷性。
