多孔层叠式定位安装治具板件结构

　　这套板件结构常见于精密工装、检测工位和小型自动化装配线，核心作用是在受限空间内完成工件承托、孔位导向、定位销配合以及多工位元件的排布。现场使用时，几块板不是简单叠放，而是通过边缘缺口、安装孔和避让槽形成明确的装配层级，既保证装配顺序不会出错，也让后期维护时能够快速拆分检查。

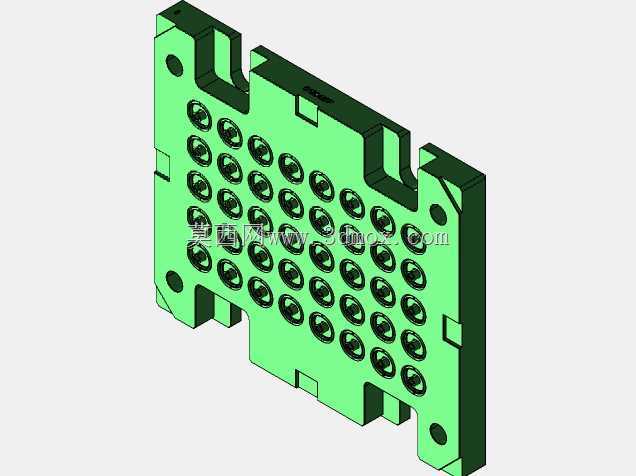

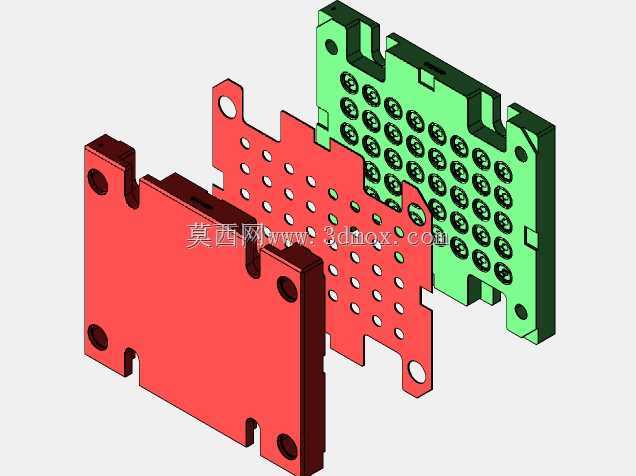

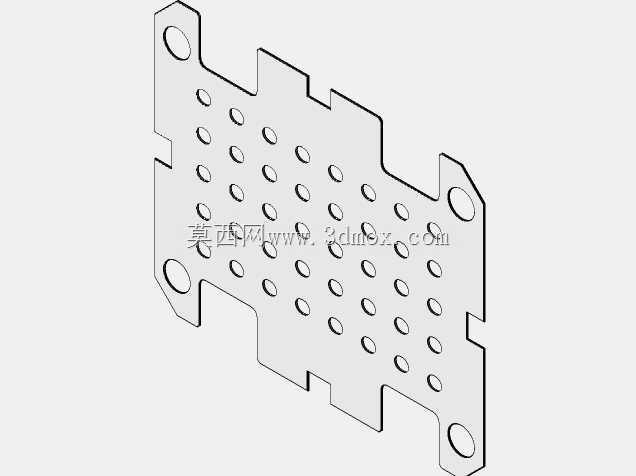

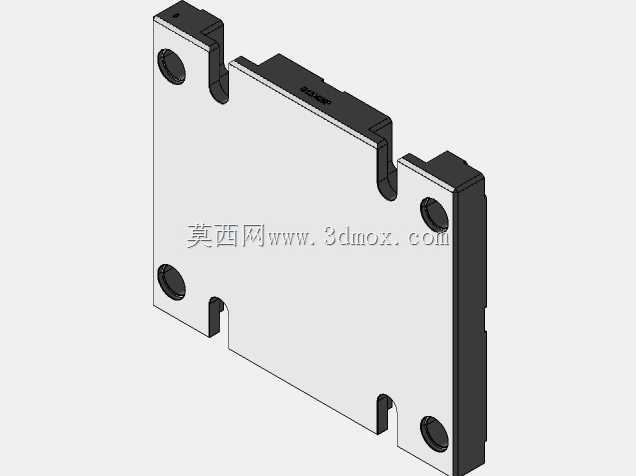

　　从结构功能看，红色板件偏向基座与承托角色，板面保留了较大的实体区域，用于提供刚性支撑；边缘布置的沉孔和通孔用于锁紧、定位或与机架连接，侧边开槽则用于避开紧固件、导轨边或相邻机构。中间红色薄板孔群更密，主要承担分流、透气、定位针通过或小件吸附排布功能，孔距需要与被加工件的针脚、凸点或检测位严格对应。绿色板件孔阵最规整，边缘还带有凸耳和局部加厚结构，适合作为上盖、导向板或元件阵列承载板使用。

　　设计思路上，这类层叠板优先解决的是“定位一致性”和“装配防错”。不同板件的外形轮廓并不完全对称，边角缺口和安装孔位置形成天然防错，装配人员无需额外标识即可判断方向。密集孔区采用阵列排布，有利于在小面积内布置多个吸嘴、顶针、传感器探头或定位柱；实体区域则集中在受力边和连接边，避免整块板因开孔过多而产生翘曲。板厚差异也服务于功能分区：厚板负责刚度，薄板负责间距调节和孔位过渡。

　　在安装边界方面，需要重点核对外轮廓尺寸、层叠高度、孔边距以及缺口与周边零件的干涉关系。四角和侧边的安装孔决定了板件在底板或支架上的固定位置；边缘凸耳可用于快速取放，也可作为预定位结构。若用于吸附或检测场景，孔位同轴度、板面平面度和层间贴合度会直接影响工作稳定性；若用于冲压或压合辅助，则还要关注开孔边缘强度和重复拆装后的磨损余量。建模时应把每块板的装配基准、孔位对应关系和避让空间表达清楚，这样后续出工程图、做激光切割或机加工时才能直接复用。
