多孔式精密传感安装基座结构设计

项目分类:传感器 发布时间:2022-05-03 ID:612549
  • 多孔式精密传感安装基座结构设计
  • 多孔式精密传感安装基座结构设计

  在工业传感检测类设备的装配体系中,这类带密集通孔的板式安装基座,是承载传感核心元件、实现信号稳定采集的关键结构件,常见于多通道光学传感、阵列式压力检测、精密位移监测类设备的内部装配环节,直接决定传感单元的排布精度与设备运行的抗干扰能力。从实际应用场景来看,这类结构多适配需要多点位同步采集信号的检测工位,比如自动化产线的多工位尺寸检测台、精密模具的模腔压力多点监测模块、电子元器件封装设备的对位传感阵列,都需要这类基座来固定成排的传感探头,保证每个探测点的相对位置偏差控制在微米级,避免因基座形变或安装错位导致的信号采集误差。

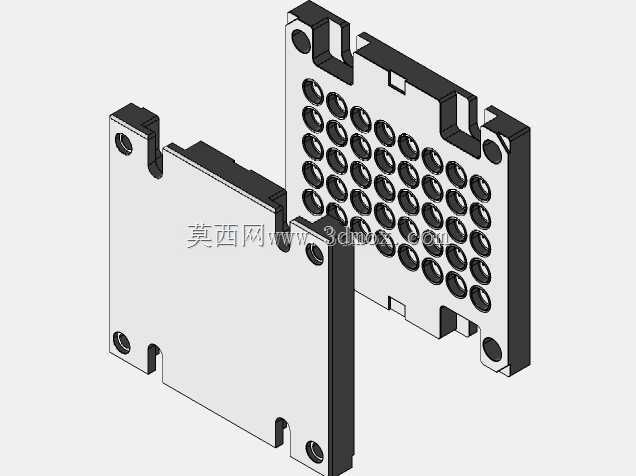

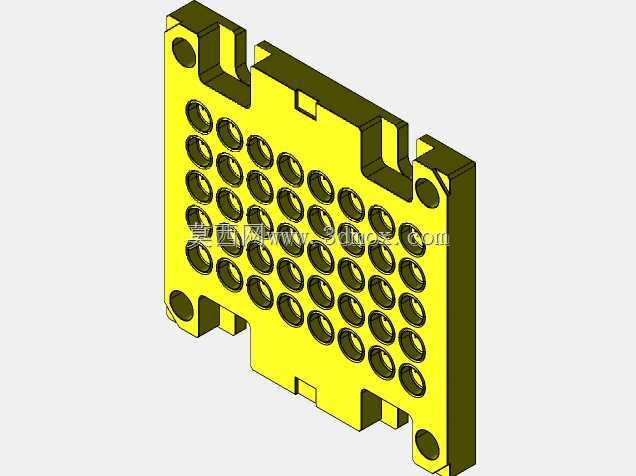

  从功能特性上看,基座表面的密集圆形通孔并非随意排布,每个孔位对应一个传感元件的安装位,孔的内径公差严格匹配传感探头的外径,采用小间隙配合设计,既方便探头的快速装配更换,又能限制探头在径向的晃动量;孔与孔之间的中心距经过精准计算,完全匹配对应检测场景下的点位间距要求,比如应用在印刷品缺陷检测设备上时,孔距会对应印刷幅面的像素采集点间距,确保每个传感单元的采集范围无重叠、无盲区。基座侧边的凸台与缺口结构,是专门设计的安装定位特征,凸台上的沉头孔用于穿设固定螺栓,将基座整体锁紧在设备的安装架上,沉头结构可以避免螺栓头突出基座表面,干涉后续传感元件的接线或其他相邻组件的装配;侧边的异形缺口则是装配时的防呆结构,与安装架上的凸块配合后,能彻底避免基座装反、装偏的问题,哪怕是新入职的装配人员,也能快速完成对位,不需要反复调整位置。

  在设计思路上,这类基座优先考虑结构刚性与轻量化的平衡,因为传感设备尤其是高精度检测类设备,对安装基座的形变极其敏感,如果基座自重过大,长期使用后会因为自身重力产生蠕变,导致孔位偏移;但如果刚性不足,设备运行时的振动会让基座产生共振,直接影响传感信号的稳定性。因此设计时采用了框式加强结构,基座边缘做了加厚的围边,中间密布孔位的区域在保证孔壁强度的前提下,尽可能去除多余材料,既让整体重量控制在合理范围,又让基座的固有频率避开设备常用运行工况下的振动频率,减少共振带来的信号干扰。同时,两个配对使用的基座采用对称式设计,合装后可以形成封闭的传感元件容纳腔,对内部的传感探头起到防护作用,避免生产环境中的粉尘、切削液溅入探头内部,造成元件损坏或信号短路。

  从外形尺寸与安装边界来看,这类基座的整体轮廓为矩形,长宽尺寸根据搭载的传感元件数量确定,厚度则根据安装螺栓的规格、传感探头的插入深度设计,一般厚度不会超过探头插入深度的三分之二,避免过多遮挡探头的检测端;基座上所有安装孔的位置度公差控制在0.02mm以内,保证装配后每个传感探头的检测端面处于同一平面,对于需要齐平检测的场景,还会在孔位周边设计微小的定位台阶,限制探头的插入深度,让所有探头的检测面高度差控制在0.01mm以内。安装时需要注意,基座与安装架的贴合面平面度要求不低于0.01mm,装配前要清理贴合面上的毛刺、杂物,避免硬质点垫在基座下方导致基座翘曲,影响孔位精度;锁紧固定螺栓时要采用对角分步锁紧的方式,按照规定的扭矩拧紧,避免单侧受力过大导致基座产生内应力,长期使用后出现形变。另外,基座表面的密集孔位在加工时要注意孔口的倒角处理,去除孔口的飞边毛刺,避免装配时刮伤传感探头的外壳,同时倒角也能引导探头顺利插入孔位,提高装配效率。这类结构的成型工艺多采用精密注塑或精密铣削加工,根据使用场景的材质要求选择对应的工程塑料或金属材料,比如在有防静电要求的电子检测场景下,会选用添加防静电成分的工程塑料,在高温检测场景下则会选用铝合金材质做硬质阳极氧化处理,提升结构的耐温性与耐磨性。
