多孔定位板与栅格载板组合工装结构

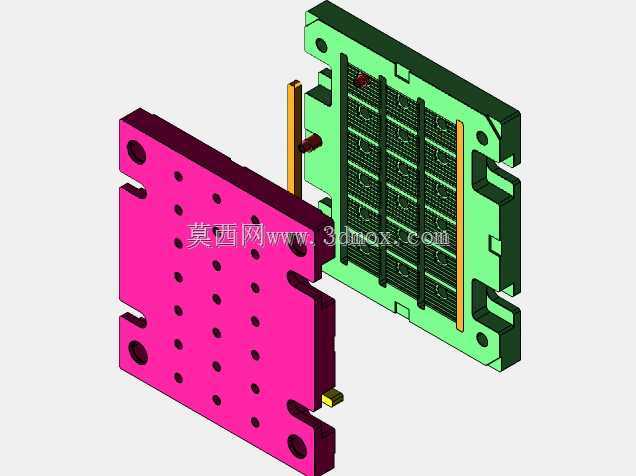

　　这套结构由两块板件对合组成，一块为密集圆孔的洋红色定位板，另一块为带阵列栅格腔的绿色载板，中间辅以细长导向柱和局部限位件，整体呈现出典型的工装夹具或成型载具特征。从实际使用角度看，这类结构常出现在小件装配、检测定位、热压贴合、点胶固化或芯片类元件承载工序中，用于把多个细小工件按固定阵列排布，使后续机械手取放、视觉识别、压合或检测能够在统一基准下重复进行。

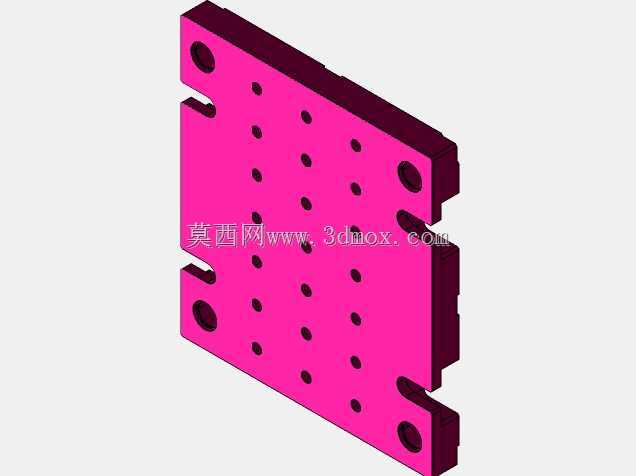

　　洋红色板件上的孔阵并非单纯减重孔，更承担定位、吸附、避让或顶针通过的作用。孔位按规则行列分布，边缘还设置了沉孔与缺口，说明安装时需要通过螺钉或定位销与设备台面、底板或驱动机构建立稳定连接。侧边的凸耳和开槽可作为快速装夹边界，在换型时减少反复找正时间。板厚方向保留了足够刚性，能够承受反复压合或定位销插拔带来的局部载荷，同时避免大面积实体材料造成的变形与成本浪费。

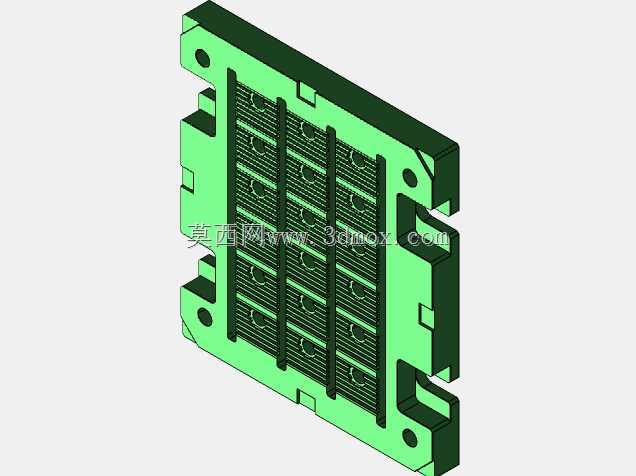

　　绿色载板的核心在于内部阵列式格腔。每个小格腔形成独立容纳区域，可限制薄片、端子、传感器坯件或小型封装件的横向位移；格腔之间的筋条既提高板面抗弯能力，也为工件留出分隔空间，防止相邻零件在搬运过程中相互摩擦。载板边缘的异形开口不是装饰结构，而是与设备上的挡边、卡扣或移送轨道配合的定位特征，能够在推入工位时实现方向防错和粗定位。

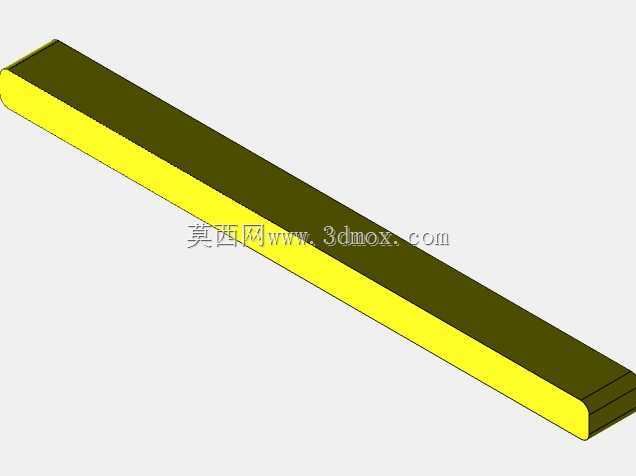

　　两块板之间的细长柱体主要起导向和间距控制作用。合模时，柱体先进入配合区域，使两板在最终贴合前完成姿态校正，可降低孔位与格腔错位造成的压伤风险。局部小尺寸黄色块体更像硬限位或耐磨垫块，用于控制闭合高度，避免板件直接刚性碰撞。对于需要频繁开合的工装而言，这种把导向、限位、承载和避让拆开设计的方式，有利于后期单独更换易损件，而不必整体报废。

　　从安装边界看，外轮廓接近矩形，四角和侧边均预留连接位，适合固定在标准工作平台、分度盘或流水线载具回流系统上。设计时需要重点确认板件总厚、柱体有效行程、孔阵间距与格腔中心的重合度，以及闭合后最外侧突出件是否干涉设备安全门或移送高度。若用于洁净或高温环境，还应在材料选择上兼顾耐磨、低形变和表面易清洁要求；若用于真空吸附，则孔道连通性和密封面平面度会直接影响定位稳定性。

　　整体建模思路体现了以阵列提高生产节拍、以边界特征保证换型重复性、以分体结构降低维护成本的工程取向。对结构设计人员而言，该模型可作为多孔定位载具、阵列成型模板或小件夹持工装的参考；对设备选型人员而言，则可据此评估工作台面占用、执行器行程以及上下料机构的避让空间。
