多孔阵列式模具成型镶件结构

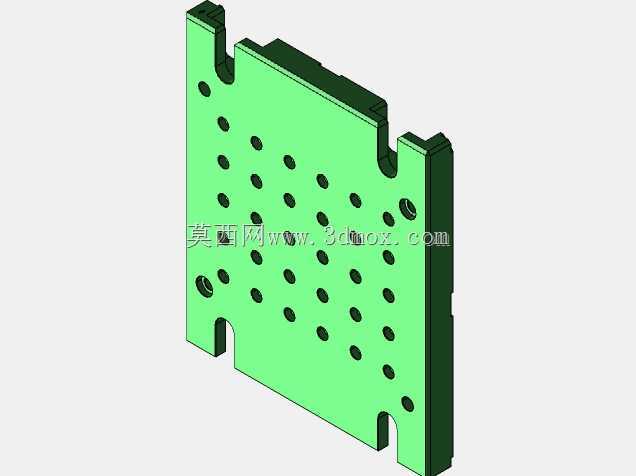

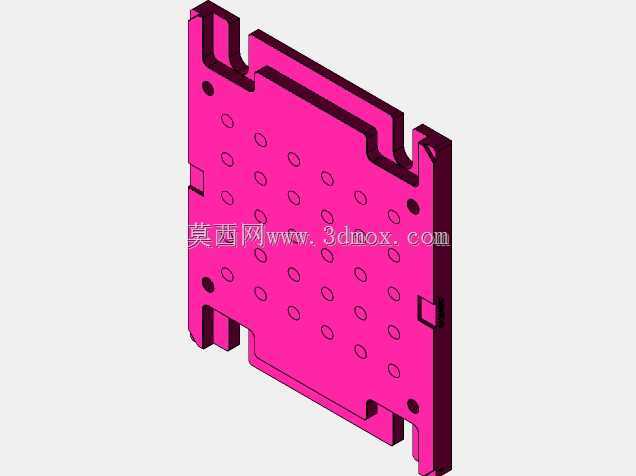

　　这套结构由三块板状零件叠配组成，核心特征是中部零件上规则排布的密集圆孔阵列，以及两侧板件对应的定位缺口、安装孔和边缘卡扣。从实际使用看，它更接近模具或工装中的定位、承托、导流或成型组件，而不是独立终端产品。三块板在装配状态下形成明确的层叠关系：外侧板负责封挡、定位和安装边界，中间板承担孔阵功能，板边的凸耳与缺口用于限制相对位移，避免装配后出现错孔或侧向窜动。

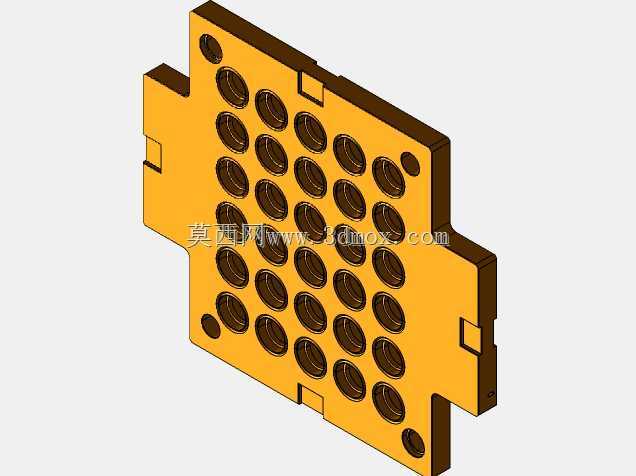

　　孔阵采用矩阵式布置，孔位间距均匀，边缘留有实体壁厚，这种设计有利于在批量加工中统一刀具路径，也便于在装配后形成稳定的通道或支撑区域。对于需要同时处理多个点位的工序，例如多点定位、微孔成型、流体分配、真空吸附或电子元件承载，这类阵列结构能够显著提高单位面积内的有效工作位数量。板件四角和侧边设置的异形缺口并非装饰特征，而是与机架、导柱或相邻模块配合的安装边界，可在不增加额外定位销数量的情况下提高装配重复性。

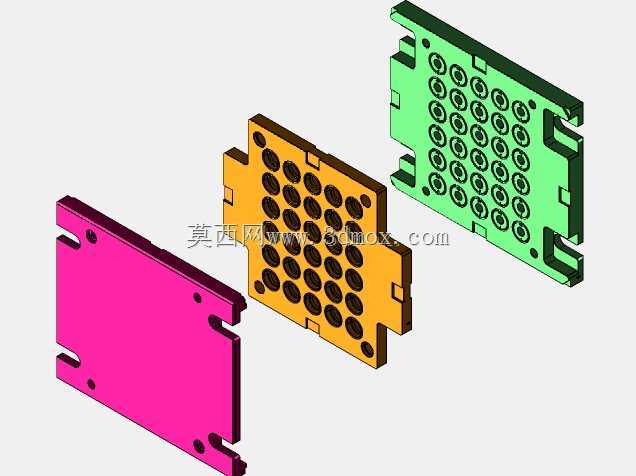

　　从结构工程师角度看，设计时需要重点控制孔边距、板厚比例和叠层间隙。若孔壁过薄，注塑、冲压或吸附工况下容易产生应力集中；若板厚不足，大面积孔阵会削弱板面刚性，导致压紧后翘曲。图中三块板分别采用不同颜色区分，便于在三维评审中识别封板、孔板和功能板，也能直观检查装配方向。边缘的卡扣式结构适合快速拆装，但在承受较大侧向力时仍应配合螺钉或定位销使用，不能单独依赖卡扣保证长期精度。

　　外形方面，整体呈矩形薄板组合，外轮廓规则，适合在标准模架或工装平台内安装。侧边缺口决定了最小避让空间，选型时不能只看主体长宽，还要把凸耳、卡扣和安装孔周围的操作空间计入边界。中间孔板的有效区域集中在板面中央，外围保留较宽的实体边，这为螺钉压紧、密封条布置或密封圈安装留下了位置。若用于热流道、气路或检测夹具，可在外侧板上追加对接孔；若用于成型模具，则需根据材料收缩率复核孔距和板件热膨胀影响。

　　建模时应先建立单板草图，再以阵列方式生成孔组，最后通过装配约束验证三块板的孔位同轴关系和缺口配合。对加工而言，规则孔阵适合数控铣、钻削或激光切割，薄板件还要考虑装夹变形，尤其是大面积去除材料后产生的内应力释放。实际投产前，建议结合工况确认孔口是否需要倒角、板间是否需要耐磨垫片，以及定位面是否需要更高平面度要求。
