多孔阵列式吸塑热成型模具结构

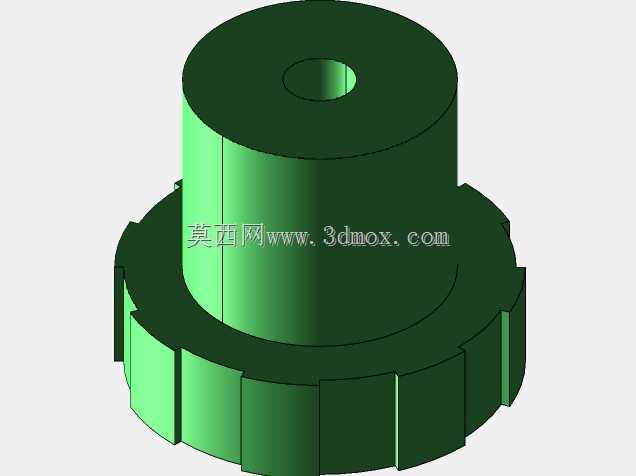

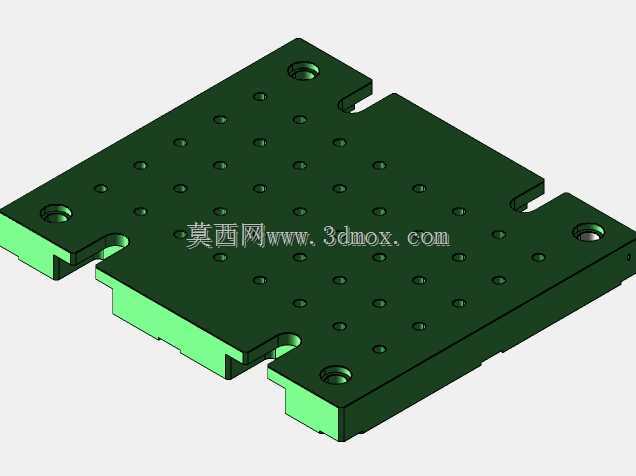

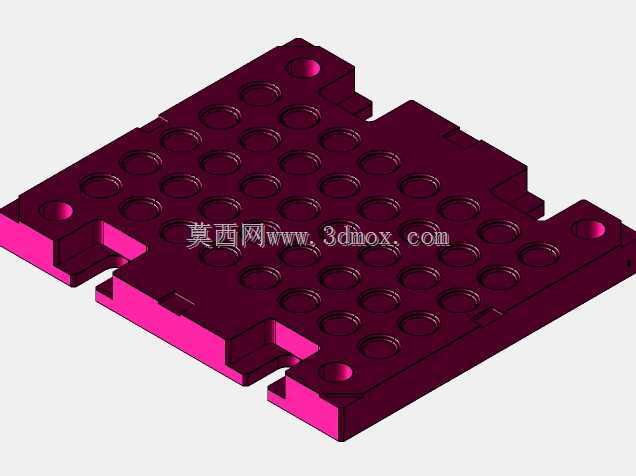

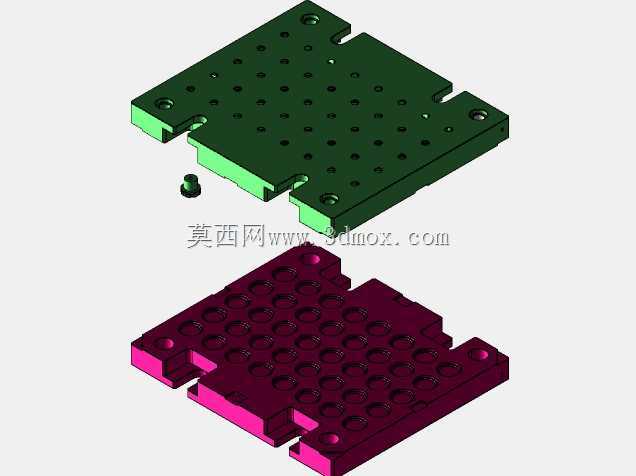

　　这套模型呈现的是典型板框式热成型模具，核心由上下两块带规则阵列孔位的模板组成，主要用于薄片材料在加热软化后的真空吸附或气压成型。上模板以深绿色显示，表面密布小孔，四角及侧边预留安装缺口和沉孔，既承担成型时的压料与定位功能，也为真空通路、冷却或顶出机构留出布置空间。下模板以紫红色显示，对应位置形成连续凹腔阵列，孔腔排布与上模板严格对齐，用于获得批量一致的制品外形。

　　从实际使用场景看，这类模具常见于包装托盘、电子元件载带、食品内托以及小型工业吸塑件的生产。工作时，片材经加热后覆盖于模面，模具合模并通过小孔建立负压，使软化材料贴附于型腔表面，冷却后即可得到一组多腔产品。多孔设计直接决定吸附均匀性：孔距过小会增加加工和清理成本，孔距过大则容易造成片材贴模不足、边角轮廓不清，因此阵列密度通常需要结合材料厚度、拉伸比和制品最小圆角综合确定。

　　模型在结构思路上强调互换性与维护便利性。模板外缘采用平直边界，并在两侧开设缺口，便于嵌入模架或固定到工作台；沉孔位置靠近受力区域，可减少合模时的翘曲。上下板之间没有复杂斜顶或侧抽结构，说明目标制品形状较浅、脱模方向单一，更适合通过多腔排布提升节拍。板面小孔同时承担气流分配作用，设计时需避免孔口形成锐边，否则会在制品表面留下吸痕，甚至造成薄壁件局部破裂。

　　安装边界方面，整体外形为矩形板式结构，厚度方向尺寸紧凑，适合安装在行程有限的热成型设备中。周边孔位应与设备模板、隔热板和密封系统统一校核，确保真空回路不泄漏。上下模型腔面的平行度、孔位同轴度以及合模间隙是装配重点：间隙过大会导致飞边和压料不实，间隙过小则可能压伤薄边。对于需要连续生产的工况，还应在模板内部规划冷却水道或在背面增加气室，使成型周期稳定。该模型对理解多腔吸塑模的孔阵布局、分型边界和安装方式具有直接参考价值。
