层叠式精密传感安装基座结构设计

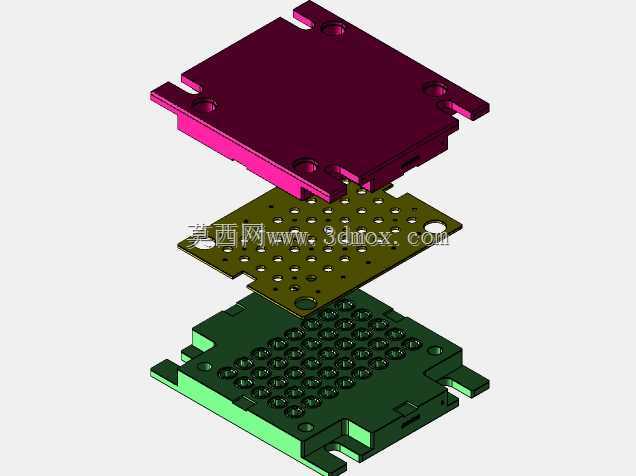

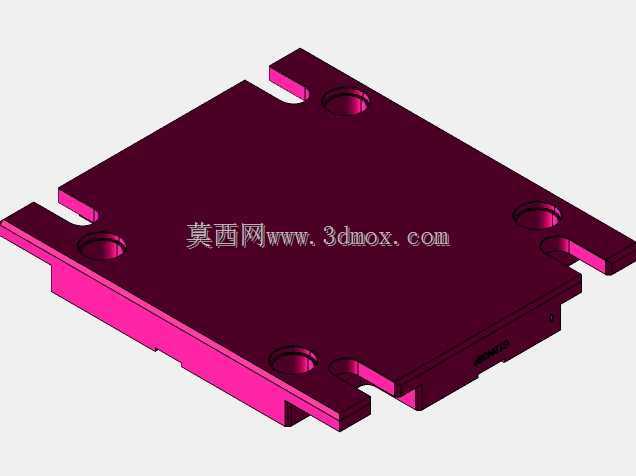

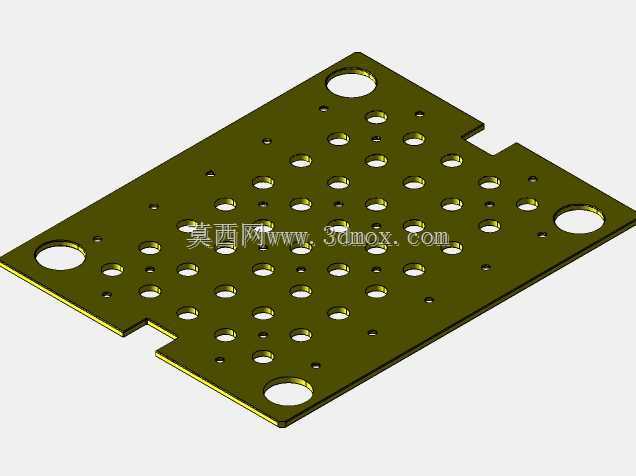

　　这款层叠式安装基座的设计，最初是为了解决高密度传感阵列在狭小设备舱内的安装定位、信号屏蔽与散热兼容问题，在工业传感检测、小型化测控终端、便携检测设备的内部结构搭建场景中，这类叠层结构的应用占比正在逐年提升。不同于传统单块安装板的设计思路，这款结构采用三层叠合的装配逻辑，最上层的封盖板做了边缘凸耳式安装位设计，四个角位预留的沉头安装孔可以直接与设备外壳的内立柱锁合，封盖板的平面度公差控制在0.02mm以内，既可以作为内部传感元件的防护盖板，也能承担上层电路排线的压合固定作用，避免设备在震动工况下出现排线松脱的问题。中间的多孔定位板是整个结构的核心功能层，板面上密布的定位小孔按照标准传感元件的引脚间距做阵列排布，每个孔位的倒角都做了0.

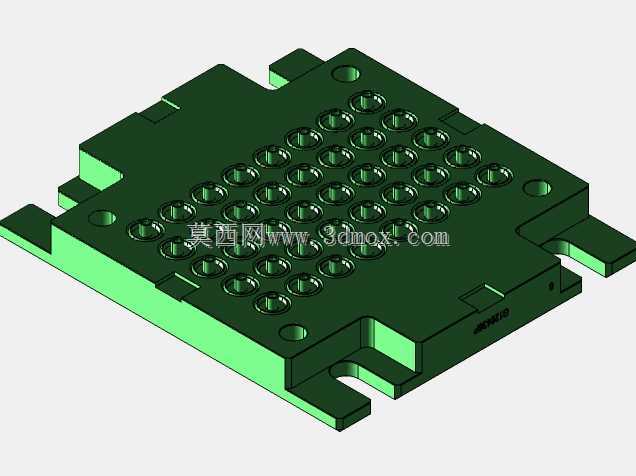

　　1mm的去毛刺处理，既可以保证传感元件插装时的顺畅度，也能避免引脚插入时被孔边毛刺刮伤绝缘层，定位板侧边预留的半圆缺口是专门为排线走线设计的出口，不用在装配时额外给排线预留弯折空间，能进一步压缩整体结构的占用体积。最下层的承载底座做了网格状的凸筋结构，凸筋的高度统一为1.5mm，既可以提升底座本身的结构强度，避免薄型板材在注塑成型后出现翘曲变形，凸筋之间形成的空腔还能作为空气对流的散热通道，当传感元件长时间工作产生热量时，空气可以在空腔内形成微循环带走部分热量，降低高温对传感元件检测精度的影响。从安装边界来看，整个叠合结构的总厚度控制在8mm以内，长宽尺寸适配常规小型传感模组的安装仓尺寸，每层板之间的定位采用边角的凸台与凹槽配合，

　　装配时不需要额外的治具就能快速对齐，叠合后通过侧边的卡扣结构完成预固定，再通过上下层的锁合孔完成最终紧固，相比传统螺丝逐层锁合的结构，装配效率能提升40%以上。在实际应用中，这类结构除了用于传感元件的安装固定，也可以作为小型控制板的叠层安装载体，在手持检测设备、工业在线检测探头、小型物联网采集终端里都能适配，设计时特意将每层板的壁厚做了均匀化处理，最小壁厚不小于1.2mm，既适合注塑模具的批量成型，也能满足CNC小批量打样的加工要求，不会出现壁厚差异过大导致的成型缩痕或者加工变形问题。结构的边角都做了R0.5mm的圆角处理，既避免装配时锋利边角划伤操作人员或者线材，也能减少应力集中的问题，在设备受到冲击或者持续震动的工况下，

　　圆角位置的结构强度比直角结构高30%左右，不会出现边角开裂的问题。中间定位板的孔位排布预留了2个备用的大尺寸孔位，可以根据实际使用需求加装固定柱或者走线，不需要重新修改模具或者加工图纸，适配不同引脚定义的传感元件安装，提升了结构的通用适配性。底座的侧边伸出的小凸耳是辅助定位结构，当整个基座装入设备外壳时，凸耳可以卡入外壳内壁的导向槽内，避免装配时基座放反或者偏移，降低生产线的装配出错率。
