多色分层多孔定位工装治具结构

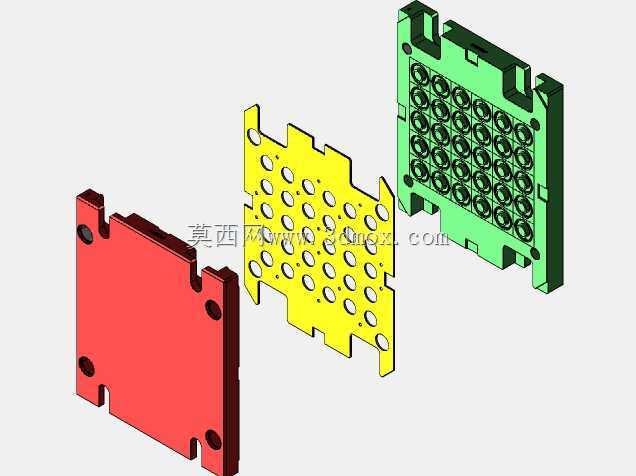

　　这套结构由三块板件按功能分层组合，红色基板承担安装基准与刚性支撑，黄色中间板承担孔位避让和定位过渡，绿色承载板则按阵列布置密集工位孔，用于工件承托、定位或批量加工时的限位。板件之间通过轮廓缺口、侧边凸台和孔系形成装配约束，能够在重复开合或取放工件时保持相对位置稳定，减少人工对位误差。

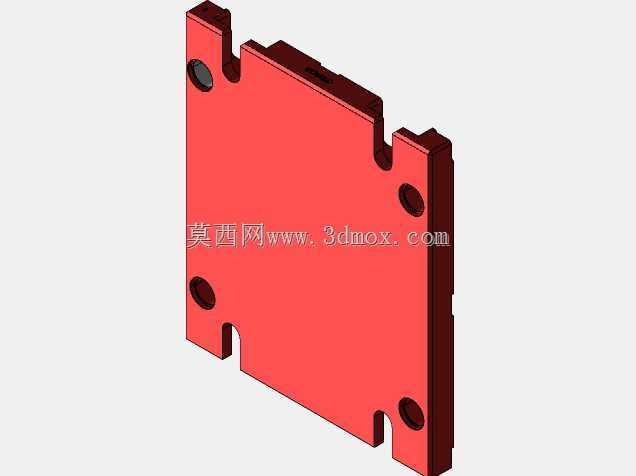

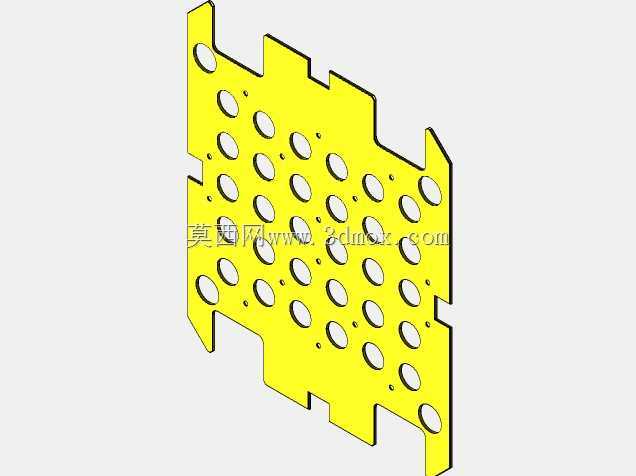

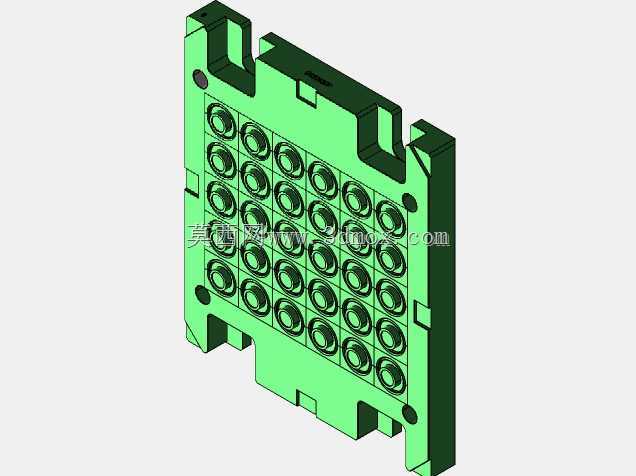

　　从实际使用场景看，这类层叠治具常见于小件装配、检测、点胶、压合、烘烤或清洗工位，尤其适合需要同时处理多个圆形或柱形零件的工序。绿色板上的密集圆孔可作为工件插入位，也可配合销钉、衬套或弹性件实现快速定位；黄色板的多孔区域既可以减重，也能为下方顶出、吸气、排屑或视觉检测留出通道；红色基板厚度较大，边缘设置安装孔和缺口，便于固定到设备台面、回转盘或流水线载具上。

　　设计思路上，三块板并非简单堆叠，而是按照受力、定位和操作需求分别选材与定厚。基板优先保证平面度和紧固强度，中间板侧重孔位转换与间距适配，承载板则直接决定工件排布密度。侧边的异形缺口可作为防呆结构，防止装配方向错误；局部凸耳和开槽能够避让螺钉头、传感器或周边机构，使治具在有限空间内完成安装。阵列孔采用规则网格布置，有利于加工中心一次装夹完成钻孔，也便于后续按相同节距扩展成系列化载具。

　　外形边界方面，整体接近矩形模块，四角和侧边根据安装需要做了切除，不会与相邻护罩或传送轨道发生干涉。红色基板的沉孔或通孔用于螺栓锁紧，黄色板边缘的突出段可作为取放或导向区域，绿色板外侧围挡则能限制工件侧向窜动。若用于自动化设备，板上还可进一步增加定位销孔、气路通道、磁性元件安装位或检测缺口，使治具与机械手、顶升机构及视觉系统配合。

　　对结构设计人员而言，建模时需要重点控制孔位同轴度、板间贴合面和装配间隙。孔阵节距一旦确定，会直接影响工件容量和换型兼容性；基板厚度不足会导致紧固后翘曲，中间板孔位偏置则可能造成顶出卡滞。该结构把承载、定位、避让和安装拆分到不同板件，降低了单件加工难度，也方便在磨损后单独更换工作板，适合小批量多品种生产中的快速复用。
