TPA3116双声道120W音频功率放大板

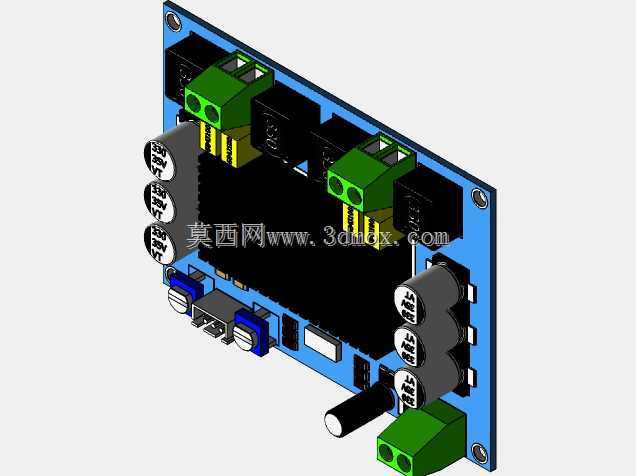

　　在音频设备开发、小型音响系统搭建、嵌入式音频输出改造这类场景里，功率放大模块是衔接音频解码单元与发声单元的核心部件，TPA3116方案的D类功放板凭借较高的转换效率与稳定的输出能力，在桌面音响、车载改装、小型公共广播、DIY音频项目中应用十分广泛。这款120W RMS输出的功放板，核心采用TPA3116功放芯片作为功率输出核心，单芯片即可支持双声道120W的连续不失真功率输出，相比传统AB类功放，D类拓扑结构在工作时的发热控制表现更优，不需要搭配体积过大的散热结构就能满足长时间满负载工作的散热需求，板载的黑色散热片直接贴合芯片发热面，通过导热介质将芯片工作产生的热量快速传导至散热鳍片，配合PCB板的铜箔散热设计，

　　在密闭机箱内也能维持稳定的工作温度。从电路布局来看，板上的电解电容全部采用低ESR规格，分别布置在电源输入回路与信号输出回路，靠近芯片引脚的位置搭配了高频去耦电容，能够有效滤除电源纹波与高频干扰，避免音频输出出现底噪、电流声这类影响听感的问题。电源输入接口采用大电流绿色接线端子，能够承载足够的输入电流，支持宽范围直流电压输入，适配常见的直流开关电源、锂电池组供电场景，不需要额外定制特殊规格的电源模块。信号输入与输出接口都做了防反接、防过流的设计考量，输出端的接线端子同样采用大电流规格，能够匹配不同阻抗的全频喇叭、低音喇叭，接线时不需要额外转接。板上预留了电位器安装位，可直接外接音量调节电位器，也支持通过排线连接前置调音板，

　　适配不同的系统集成需求。从安装边界来看，整块PCB采用标准板厚设计，四个角预留了固定安装孔，孔位尺寸适配常用的M3铜柱与螺丝，安装时可以直接固定在设备机箱的底板或者内部支架上，不需要额外制作转接安装板。板上所有接插件的高度都做了统一规划，最高的电解电容高度与散热片高度保持一致，安装时不会出现元件干涉机箱盖板的问题，接插件全部布置在PCB的侧边，接线操作时不需要拆开其他结构就能完成线材连接。设计过程中充分考虑了EMC防护要求，在电源输入回路增加了防浪涌元件，能够应对上电瞬间的电流冲击，避免芯片因电压尖峰损坏，信号回路做了铺地隔离处理，数字电路部分与模拟音频部分的地回路做了分区设计，减少数字信号对音频输出的干扰。实际使用时，

　　这款功放板可以直接嵌入到有源音箱内部，替代传统的分立元件功放电路，减少整体设备的体积占用，也可以作为独立的功放模块，搭配蓝牙音频接收板组成独立的小型功放机，用于桌面音响系统搭建，在车载音响改装场景中，也可以替换原车的小功率功放模块，提升喇叭的驱动能力，改善音频输出的动态范围。板上的指示灯能够直观显示工作状态，上电后即可进入正常工作状态，不需要复杂的调试流程，对于结构设计人员来说，在做音频类设备的结构堆叠时，只需要预留出对应尺寸的安装空间，预留好接线的走线路径，就可以快速完成模块的集成，不需要单独开发功放电路，能够大幅缩短产品的开发周期。PCB板的走线全部采用大电流走线设计，输出回路的走线宽度满足满负载电流的载流要求，长时间大音量工作时不会出现走线过热的问题，所有贴片元件都采用机贴工艺焊接，插件元件的焊接强度满足振动环境下的使用要求，在车载这类存在持续振动的使用场景中，也不会出现元件松脱、接触不良的问题。
