TB15A封装LME49830音频功率放大器

　　在专业音频设备、高保真音响系统、舞台扩声装置的电路设计环节，功率放大芯片的选型与结构适配直接决定整套音频链路的输出表现，LME49830作为面向高端音频场景设计的功率放大核心器件，采用TB15A直插封装形式，能够在高电压、大动态输出的工况下保持极低的信号失真度，为后级功率输出级提供稳定的驱动能力。从实际电路应用来看，这款芯片常被用于纯后级功放、有源监听音箱、专业音频功率放大模块的核心驱动位置，能够驱动数十瓦到上百瓦的扬声器负载，在大动态音乐信号、持续功率输出的场景下，芯片自身的热稳定性、引脚抗疲劳特性直接影响整套设备的长期运行可靠性。

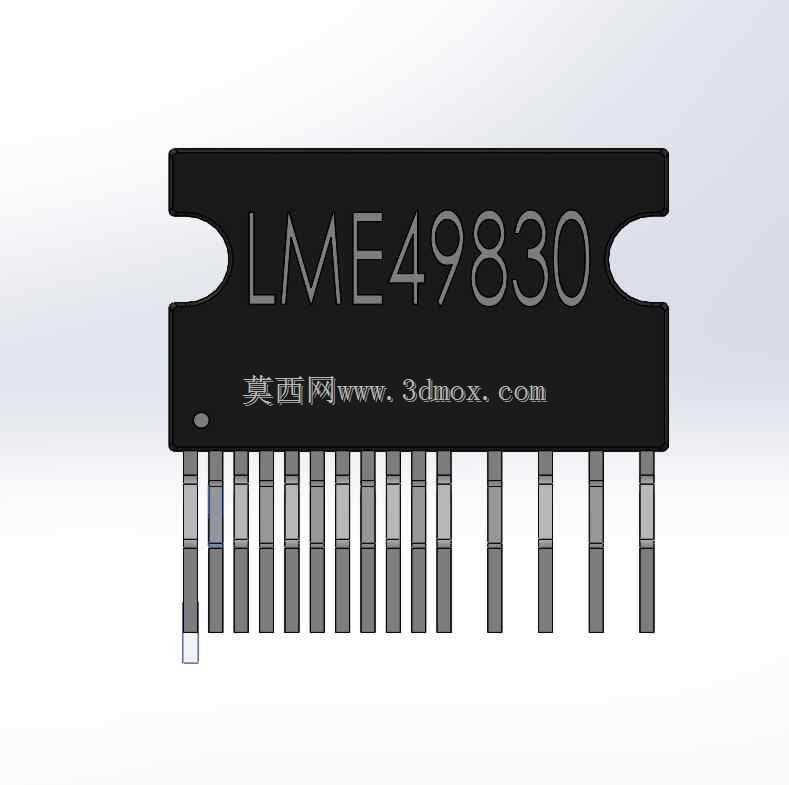

　　从结构设计维度看，TB15A封装属于多引脚直插式功率封装，芯片主体采用黑色环氧塑封材质，本体两侧设计有对称的半圆定位缺口，在PCB板上进行插件焊接时，该缺口能够与PCB丝印的定位标识快速对齐，避免引脚插反导致的电路烧毁风险。芯片引脚采用等间距直插排布，引脚材质为镀锡铜合金，具备良好的焊接浸润性与导电性能，引脚伸出塑封本体的长度符合常规波峰焊、手工焊接的工艺要求，设计PCB封装时需要严格对应引脚间距、引脚宽度、塑封本体的长宽尺寸，预留足够的焊盘尺寸与周边电气间隙，尤其是高压供电引脚与信号输入引脚之间，需要按照安规要求预留足够的爬电距离，避免高压串扰到信号链路引入底噪。

　　这款芯片的塑封本体背部为平整的金属散热面，在实际装机使用时，该面需要紧密贴合铝制散热片，中间可根据散热需求涂抹导热硅脂或者加装绝缘导热垫片，固定孔位的设计需要匹配散热片的安装孔位置，保证芯片与散热片之间的接触热阻降到最低，避免持续大功率输出时芯片结温过高触发过热保护。在三维建模过程中，需要精准还原塑封本体表面的字符标识位置、引脚的台阶结构、两侧定位缺口的圆弧尺寸，这些细节不仅影响模型的视觉还原度，更会直接影响PCB设计阶段的干涉检查——比如当功放板上芯片周边布置有大容量电解电容、接线端子等较高器件时，精准的本体尺寸模型能够提前排查器件高度冲突、装配间隙不足的问题，减少打样后的改板次数。

　　从电路功能特性来看，LME49830作为高压音频功率驱动芯片，能够在正负几十伏的供电电压下工作，自身具备极低的输入失调电压与很高的开环增益，外围搭配功率管即可组成完整的大功率音频放大电路，芯片内部集成的过流保护、过热关断功能，能够在输出短路、负载异常的情况下切断输出通路，保护后级扬声器与芯片自身不被损坏。建模时需要注意引脚的成型公差，直插引脚在实际生产中可能存在轻微的角度偏差，因此在设计PCB封装的焊盘时，需要在标准引脚尺寸基础上预留适当的公差余量，保证插件工序的顺利进行；同时芯片本体与PCB板面之间的高度差也要准确还原，方便后续做整机的结构布局时，计算散热片的安装空间、上盖的净空高度，避免散热片顶到设备外壳导致装配失败。

　　在专业音频设备的结构设计中，这类功率芯片的位置布局往往需要靠近设备的散热风道，同时远离信号输入接口避免引入电磁干扰，精准的三维模型能够帮助结构工程师在设计初期就完成器件的布局规划，将芯片放置在散热路径最优、信号走线最短的位置，同时兼顾装配工艺的便利性——比如芯片的位置不能被其他大型器件遮挡，方便生产环节的插件、焊接、检修操作，引脚的排布方向也要顺应波峰焊的传输方向，减少连锡、虚焊等焊接缺陷的产生。对于音频设备的DIY爱好者、小批量音频产品研发团队来说，精准的芯片三维模型能够大幅缩短研发周期，在虚拟装配阶段就完成大部分结构验证工作，避免反复制作实物样板带来的成本与时间损耗。
