拉维罗鳕鱼造型装饰结构件三维设计

　　做设备外观装饰结构设计的时候，很多同行容易陷入两个极端，要么完全忽略装饰件的安装适配性，做出来的造型件装不上、卡干涉，要么就是把装饰件做的太厚重，额外增加整机负载还挤占内部走线空间，这次做的这款仿生造型装饰构件，就是针对工业设备外观装饰场景做的适配化设计，解决了很多现场安装遇到的实际问题。

　　先从实际应用场景说，这类装饰构件主要用在小型传感检测设备、桌面级工业控制终端、文创类工业装置的外露侧部位置，既可以遮挡设备内部的板卡拼接缝隙、走线外露区域，也能通过差异化的仿生造型提升设备的识别度，区别于市面上千篇一律的方正金属外壳设备。很多做小型工业设备的厂家都有这类需求，尤其是面向实验室、文创工坊、展示类场景的设备，不需要全金属的厚重外壳，但是外露的板边、螺丝头如果直接露出来，既影响观感，也容易在人员挪动设备的时候刮蹭到线缆或者操作人员的手部，这类装饰构件刚好能覆盖这些外露的结构边缘。

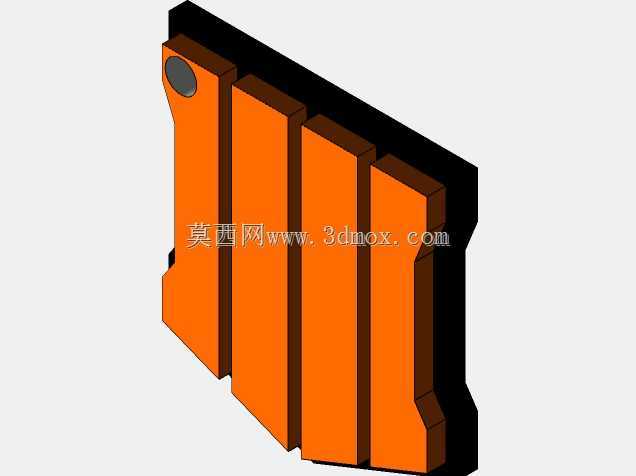

　　从功能特性上看，这个构件采用了多道平行立筋的结构设计，不是单纯做一块平板贴在设备外侧，立筋之间的凹槽一方面可以增加构件本身的结构强度，避免薄壁件在注塑或者3D打印制作的时候出现翘曲变形，另一方面凹槽形成的自然空隙可以给设备侧部预留出散热通道，设备内部板卡工作产生的热量可以顺着立筋之间的空隙自然流通，不会因为贴了装饰件就把散热通道堵死。构件左上角预留的圆形沉孔位置，是专门对应设备侧部的固定螺丝位设计的，安装的时候不需要额外打孔，直接对准设备原有壳体的固定柱，用一颗标准螺丝就能完成固定，沉孔的深度刚好可以把螺丝头完全埋入构件表面，不会出现螺丝头凸起刮蹭的问题。构件的边缘做了全周的倒角处理，所有外露的棱边都做了R1.5的圆角过渡，不管是安装过程中还是后期设备挪动维护，都不会出现锐边划手的问题，符合工业设备外露件的安全设计要求。

　　设计思路上，最开始做方案的时候，首先考虑的是安装边界的适配问题，先根据目标安装设备的侧部安装面尺寸，确定构件的整体长宽高边界，构件背部完全贴合设备侧部的安装平面，没有做外凸的多余结构，避免安装之后构件超出设备原有轮廓，在设备并排摆放的时候出现干涉。造型上采用仿生的分段式结构，把原本平整的装饰面拆成四道平行的立式板条，板条之间留3mm的均匀缝隙，既呼应了仿生造型的纹理感，也兼顾了散热需求，同时这种分段式的结构比整板结构的抗变形能力强很多，哪怕用ABS材料做薄壁注塑，冷却过程中也不会因为内应力出现整板翘曲的问题，生产良率比整板结构高不少。构件背部的定位柱位置，是对应设备壳体上原有定位孔设计的，安装的时候先把定位柱卡进设备壳体的定位孔里，不需要额外扶着就能对准螺丝孔，单人就能完成安装作业，不需要两个人配合扶件、拧螺丝，能提升现场装配的效率。

　　关于外形尺寸与安装边界，这个构件的整体厚度控制在12mm以内，安装之后不会过多占用设备外部的空间，哪怕是在密集排布的设备机架上安装，也不会和相邻的设备、线槽产生干涉。构件的整体高度和宽度完全匹配目标设备的侧部安装面，上下边缘和设备壳体的上下边缘齐平，不会出现突出或者缩进的错位问题，安装之后的视觉整体性很强。固定孔的位置距离构件边缘10mm，符合塑料件固定孔的边距设计要求，不会因为固定孔离边缘太近导致安装的时候出现柱位断裂的问题。立筋的厚度设计为2.5mm，这个厚度不管是用3D打印做小批量样件，还是开注塑模做批量生产，都能满足成型要求，不会出现打印填充不足或者注塑走胶不满的问题。构件背部和设备接触的平面做了0.2mm的拔模斜度，开模生产的时候可以顺利脱模，不需要额外做后期的打磨处理，成型之后的表面平整度可以直接做喷涂或者丝印处理，不需要二次加工。

　　实际选型适配的时候，要注意这个装饰构件是配套对应尺寸的设备侧部安装位设计的，如果要适配其他尺寸的设备，可以按照相同的结构逻辑调整立筋的数量和整体长宽尺寸，核心的固定孔位设计、散热缝隙设计、边缘倒角设计的逻辑是通用的，不需要做太大的改动。很多设计新手做这类外观装饰件的时候，容易只盯着造型好不好看，忽略了安装的便利性、生产的可行性、使用中的安全问题，最后做出来的东西要么装不上，要么生产的时候良率太低，要么用的时候容易刮手、堵散热，这个构件在设计的时候就把这些实际工程问题都考虑进去了，造型辨识度够，同时完全满足工业设备外露件的使用要求，不管是做小批量的定制设备，还是做批量生产的标准设备，都能直接适配使用。
