多铰接式三角连接支撑结构件

　　这类多铰接三角支撑结构件，常见于需要多维度铰接传动、分散载荷的机械系统中，在自动化生产线的连杆传动机构、工程机械的执行端连接部位、专用设备的姿态调整组件里都能见到它的应用场景。它的核心作用是作为多组运动杆件的交汇连接载体，将不同方向的铰接载荷通过三角构型的本体均匀分散，避免局部应力集中导致的结构失效，同时为多组铰接副提供精准的安装定位基准，保证各连杆运动轨迹的同轴度与位置精度符合设计要求。

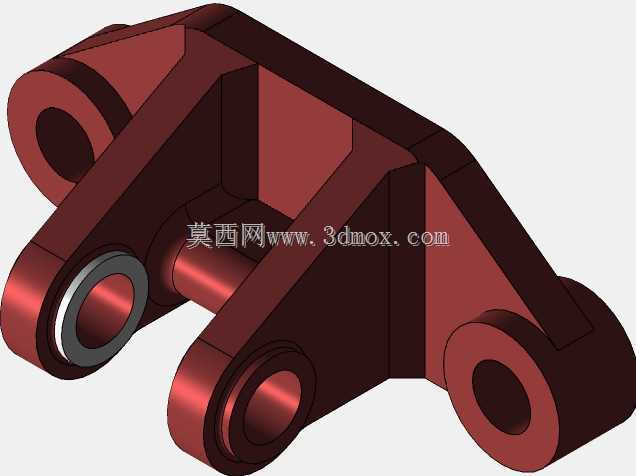

　　从功能特性来看，该结构件采用一体化三角构型设计，三个方向分别延伸出带同轴铰接孔的安装耳座，其中一侧耳座配置了衬套安装位，可直接压装自润滑铜套或滚动轴承，降低铰接转动时的摩擦损耗，适配高频往复摆动的工况需求。本体的加强筋沿三个铰接孔的中心连线方向布置，筋板厚度与本体壁厚保持合理比例，在保证整体结构刚度的前提下尽可能控制构件自重，减少运动过程中的惯性冲击。所有铰接孔的端面都设计了凸台结构，既可以提高孔位的局部刚度，避免安装螺栓或铰接销轴锁紧时造成孔口变形，也能为相邻连接件提供精准的贴合定位面，减少装配时的调整工作量。

　　设计这类构件时，首先要根据所连接的各杆件运动包络确定三个铰接点的中心距，这一参数直接决定了连杆机构的传动比与运动行程，需要提前通过运动仿真验证各极限位置下构件与周边杆件不存在运动干涉。其次要结合各铰接点的受力方向与载荷大小，通过有限元分析校核本体的应力分布，重点关注铰接孔周边、筋板与本体交接位置的应力集中系数，对应调整圆角大小与壁厚参数，确保在额定动载荷下结构的安全系数满足工况要求。铰接孔的公差配合需要根据铰接副的类型选择，采用轴承安装时孔位公差选用H7级，直接与销轴配合做滑动铰接时选用H8级，同时要保证三个铰接孔的轴线平行度控制在0.02mm/100mm范围内，避免装配后出现卡滞、偏磨的问题。

　　从安装边界来看，该构件的三个铰接孔分别对应不同的安装接口，带衬套的大直径铰接孔通常作为固定端与设备机架的铰接座连接，其余两个较小直径的铰接孔分别与动力输入连杆、执行端输出连杆连接。安装时需要保证各铰接销轴的轴向锁紧间隙控制在0.1-0.3mm之间，既不能过紧导致转动阻力过大，也不能过松造成运动过程中的冲击异响。构件本体的外轮廓需要预留足够的安全间隙，在全行程摆动范围内与周边的管线、防护结构保持至少5mm的安全距离，避免运动过程中出现剐蹭。如果应用在有腐蚀或粉尘的工况中，还可以在铰接孔外侧加装防尘密封圈，减少杂质进入铰接副内部造成的磨损，延长构件的维护周期。这类结构件通常采用铸钢或高强度铝合金加工成型，铸造成型后需要进行时效处理消除内应力，再通过数控加工完成铰接孔与安装端面的精加工，保证各尺寸精度符合装配要求。
