LM2596降压稳压电源模块结构设计

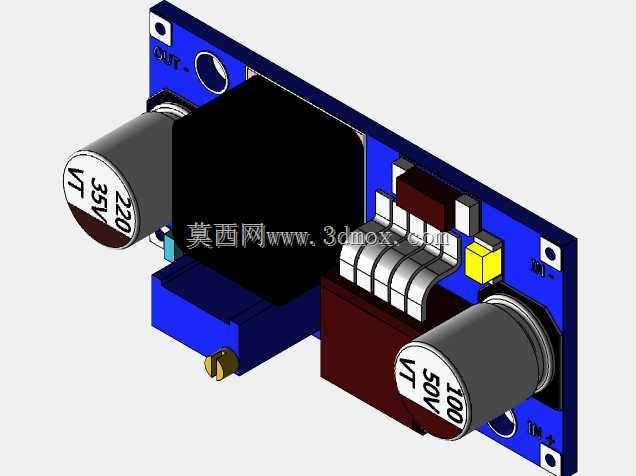

　　在嵌入式控制板、小型工控装置以及实验台架的供电链路里，这类降压稳压模块常被布置在直流母线与后级负载之间，用来把较高的输入电压稳定到单片机、传感器或继电器组所需的低压区间。模块以蓝色PCB为承载基体，板面集中布置功率电感、电解电容、整流元件、电位器与指示灯，输入输出端采用螺钉式接线端子，便于现场快速接线与维护。

　　从结构设计角度看，元件排布遵循功率回路尽量短的原则。功率电感靠近开关芯片布置，可减小大电流环路面积，降低寄生参数对稳压环路的影响；输入端大容量电解电容贴近电源入口，用于抑制输入侧纹波；输出端电容则靠近负载引出端，改善瞬态响应。板上两颗电解电容分别承担输入滤波与输出储能，极性标识清晰，装配时需与丝印方向严格对应。多引脚功率器件与散热铜箔配合，在自然对流条件下即可满足常规负载下的温升要求。

　　模块外形呈长条矩形，板边预留安装孔，可通过铜柱或螺钉固定在设备底板、绝缘支架或DIN导轨附件上。安装边界需考虑电容高度与接线端子操作空间，避免与相邻板卡、金属外壳发生干涉；接线端子一侧应留出螺丝刀操作距离，电位器调节方向最好朝向设备维护面，方便在调试时用小改锥整定输出电压。黄色指示灯用于指示输出状态，布局在板边可视位置，便于在设备运行中快速判断供电是否正常。

　　实际选型时，结构工程师不仅要核对电气参数，还要把板厚、元件最高轮廓、安装孔位以及走线方向纳入整机布局。若设备内部存在振动源，电解电容与电感等较高元件应尽量靠近安装孔或增加固定点，以降低长期振动带来的焊点疲劳风险。若模块靠近信号采集电路，则需关注功率回路与敏感模拟线路的距离，必要时在整机层面增加隔离或屏蔽措施。

　　三维建模过程中，对电容圆柱面、电感塑壳、接线端子台阶和PCB倒角的还原，能够直接服务于装配干涉检查与线束走向规划。模型保留了丝印轮廓与元件极性标识，可用于生成工程图、装配示意和维护说明。对于教学实验平台、小型控制柜、机器人辅控单元以及DIY电子装置，这种模块化降压单元能够减少电源板重复设计工作量，使结构与电气工程师在方案阶段即可完成空间校核、安装方式确认和散热路径评估，从而缩短整机迭代周期并提高装配可靠性。
