汽车驱动用交流电动机爆炸结构展示

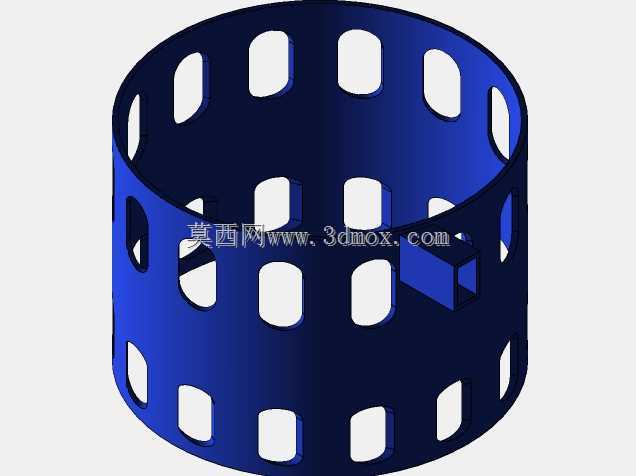

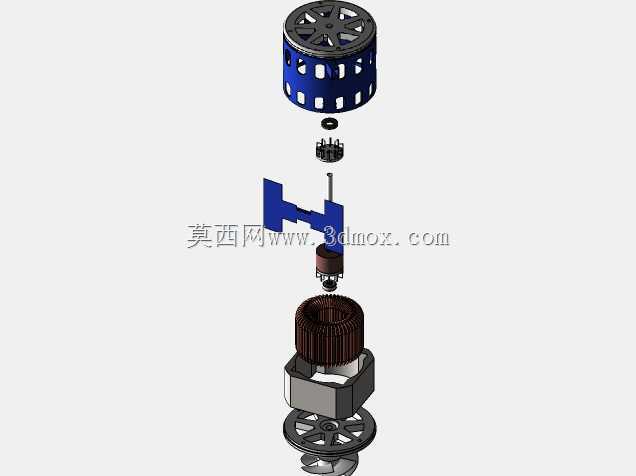

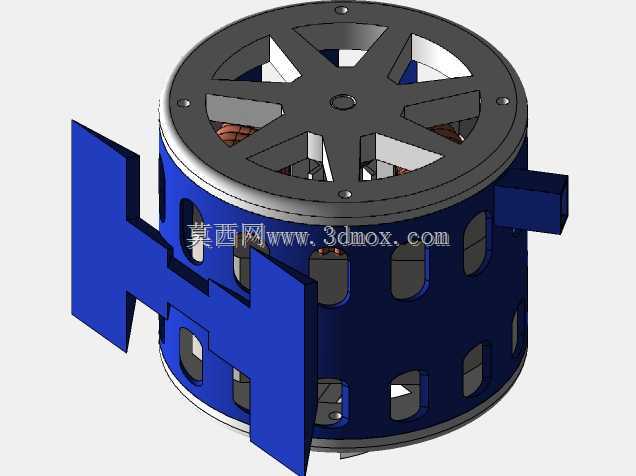

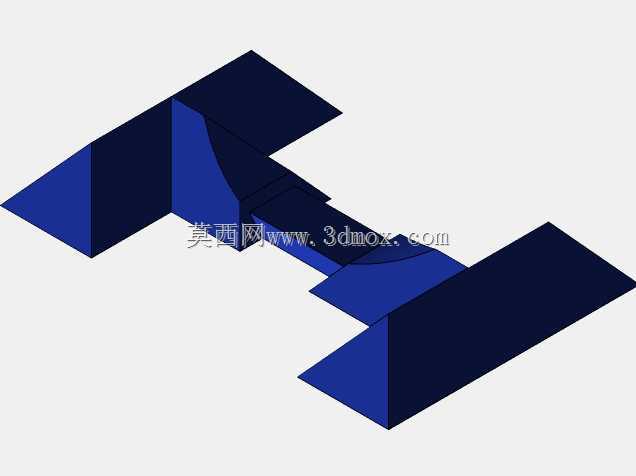

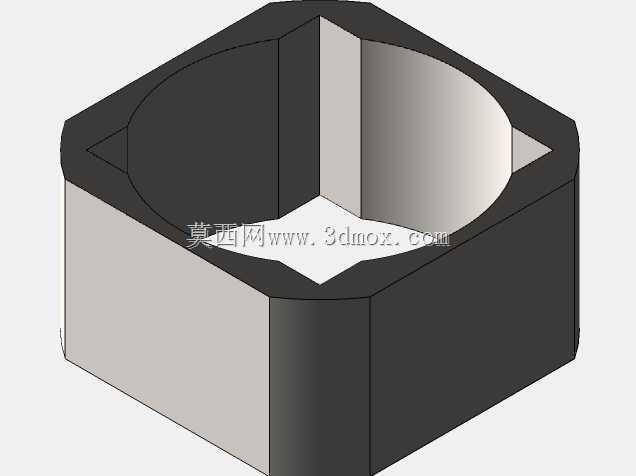

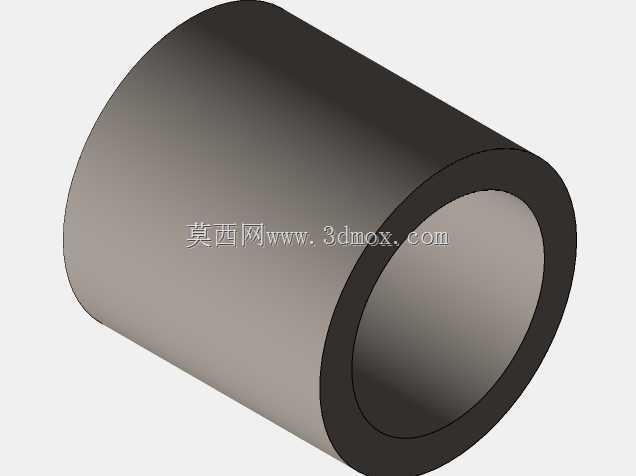

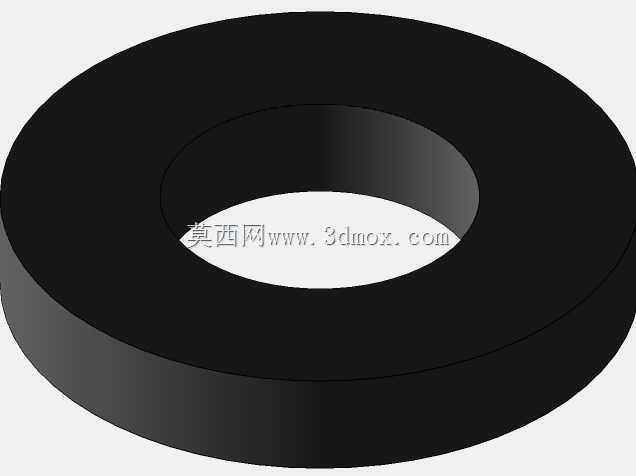

　　这款交流电动机的三维结构采用爆炸视图呈现，能清晰看到从前端盖、风罩、定子组件、转子总成到后端盖的完整装配层级，各部件间的配合间隙、定位止口位置都做了精准还原，方便结构工程师在做配套设计时直接核对安装边界。从应用场景来看，这类电机主要适配车载电控驱动系统，在乘用车辅助动力单元、新能源商用车附属驱动模块中都有广泛使用，区别于工业固定安装的电机，车载工况下的电机需要兼顾抗振动、耐温变的特性，因此在结构设计上，机座采用了加强筋一体化铸造成型的方案，外壳周圈的散热孔做了倾斜角度处理，既能保证行车过程中气流穿过带走绕组热量，又能避免路面飞溅的泥水直接进入电机内部造成绝缘故障。

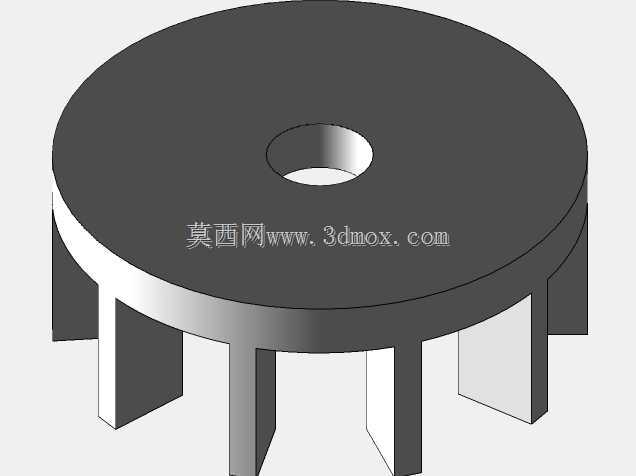

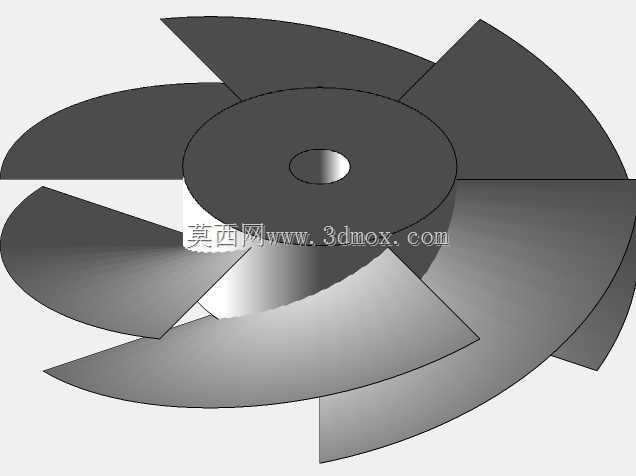

　　从功能特性上拆解，前端的风罩与内置风轮配合，在转子运转时形成定向风道，气流顺着定子铁芯的散热槽流向后端轴承室，持续带走轴承高速运转产生的摩擦热，避免润滑脂过早碳化失效。定子绕组的排布采用短距分布式方案，能有效降低高次谐波带来的转矩脉动，匹配车载控制器的矢量控制算法时，低速输出扭矩的平顺性更优，适合车辆频繁启停的行驶工况。转子部分的鼠笼导条采用高纯度铸铝材质，端环做了动平衡校正结构，在爆炸视图中可以看到转子两端预留的平衡块安装位，出厂时可根据动平衡测试结果增减配重，将高速运转时的振动值控制在车载设备允许的阈值范围内。

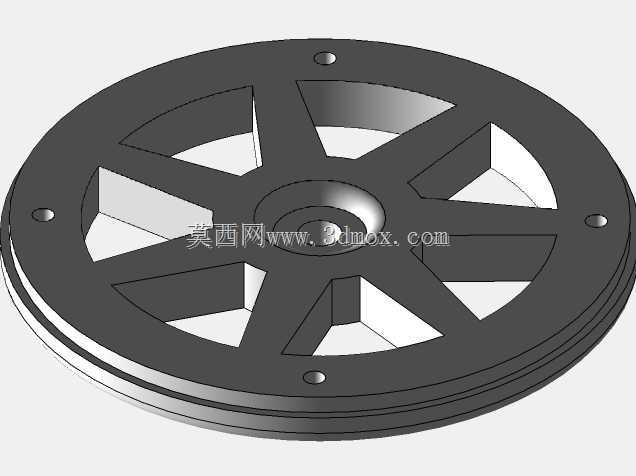

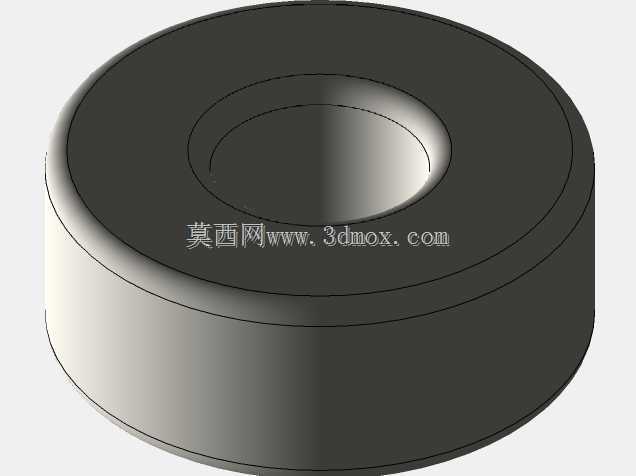

　　在安装边界设计上，前端盖的止口直径、安装孔位的节圆尺寸都严格遵循车载电机的通用安装规范，配套的轴承选用密封式深沟球轴承，无需额外添加润滑管路，减少整车布置时的外围配套零件数量。后端的出线座做了防水密封结构设计，接插件的插针排布与车载低压线束的通用接口匹配，不需要额外做转接件就能完成线束对接。做整车总布置设计时，可以直接调用这个三维模型核对机舱内的安装空间，确认电机与周边悬置支架、冷却管路、线束走向的干涉情况，省去反复测量二维图纸尺寸的步骤。

　　从设计思路的角度看，这款电机没有追求极致的功率密度，而是把可靠性放在首位，机座的壁厚、端盖的连接螺栓数量都做了冗余设计，能承受车辆行驶过程中来自路面的连续冲击，不会因为长期振动出现连接松动的问题。绕组端部的绝缘处理做了加厚设计，应对车载电气系统偶尔出现的电压波动时，绝缘层的耐击穿能力更强，延长电机在复杂工况下的使用寿命。风罩的卡扣结构做了防脱设计，不需要额外用螺栓固定，后期维护时拆卸风罩清理散热孔积尘更便捷，卡扣的配合松紧度经过反复校核，高速气流冲击下不会出现共振异响。

　　在做配套传动系统设计时，转子输出轴的轴径、键槽尺寸都在模型中做了精准还原，可以直接匹配对应的联轴器、传动齿轮参数，不需要反复测绘实物。定子铁芯的叠压厚度、绕组的端部伸出长度都按照实际量产尺寸建模，做电磁仿真分析时可以直接提取模型的几何参数导入仿真软件，减少建模工作量。对于做电机维修、技术培训的场景，这个爆炸视图模型也能直观展示各部件的装配顺序，帮助新手快速理解交流电机的内部结构，理清定子、转子、端盖、轴承、风路系统之间的配合关系，比平面原理图的展示效果更具象。
